| ब्रांड नाम: | AB |
| मॉडल संख्या: | 1769-आईक्यू32 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |
| निर्माता | रॉकवेल ऑटोमेशन / एबी |
| उत्पाद का प्रकार: | असतत इनपुट मॉड्यूल |
| उत्पाद परिवार: | कॉम्पैक्ट आई/ओ |
| इनपुट की संख्याः | 32 |
| समूहों की संख्या: | 4 समूह (प्रत्येक में 8 इनपुट) |
| पावर सप्लाई दूरी का नामः | 8 |
| संगत नियंत्रक: | माइक्रोलॉजिक 1500; कॉम्पैक्टलॉजिक |
| समर्थित एडाप्टरः | 1769-ADN DeviceNet एडाप्टर; 1769-AENTR ईथरनेट एडाप्टर |
| वोल्टेज श्रेणीः | 24 वी डीसी सिंक/स्रोत |
| ऑपरेटिंग वोल्टेज रेंजः | 10...30V DC @ 30 °C (86 °F) 10...26.4V DC @ 60 °C (140 °F) |
| ऑफ-स्टेट वोल्टेज: | 5 वीडीसी |
| चालू स्थिति में वोल्टेजः | 10 वी डीसी |
| इनपुट देरी, चालू: | 8ms |
| संगत सॉफ्टवेयरः | RSLogix 500; RSLogix 5000 / स्टूडियो 5000 लॉजिक डिजाइनर |
| ऑपरेटिंग तापमानः | 0°C से +60°C (32°F से +140°F) |
| भंडारण तापमानः | -40°C से +85°C (-40°F से +185°F) |
| ऑपरेटिंग आर्द्रताः | 5% से 95% तक नॉन कंडेनसिंग |
| ब्रांड | एबी |
| भाग संख्या/कैटलॉग संख्या | 1769-IQ32 |
| उत्पाद लाइन | कॉम्पैक्ट लॉजिक |
| मॉड्यूल प्रकार | डीसी इनपुट मॉड्यूल |
| इनपुट प्रकार | डिजिटल इनपुट |
| सॉफ्टवेयर | RSLogix5000 |
| संचार केबल | 32 अंक |
| श्रृंखला | ए और बी |
| वजन | 0.97 पाउंड या 440 ग्राम |
| वोल्टेज रेटिंग | 24 वोल्ट डीसी सिंक/स्रोत |
| प्रतिस्थापन टर्मिनल ब्लॉक | 1769-RTBN18 |
| तार का प्रकार | तांबा - 90 डिग्री सेल्सियस |
| तार का आकार (ठोस) | 22-14 AWG |
| यूपीसी | 10611320915652 |

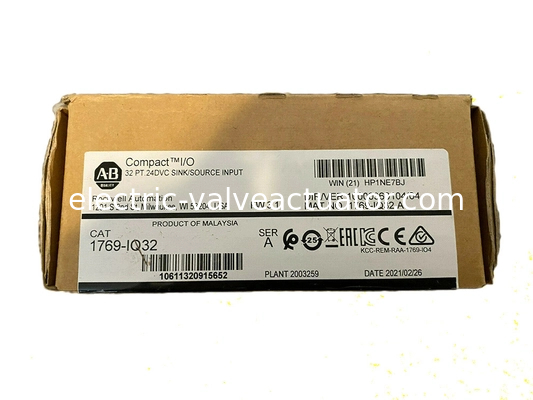

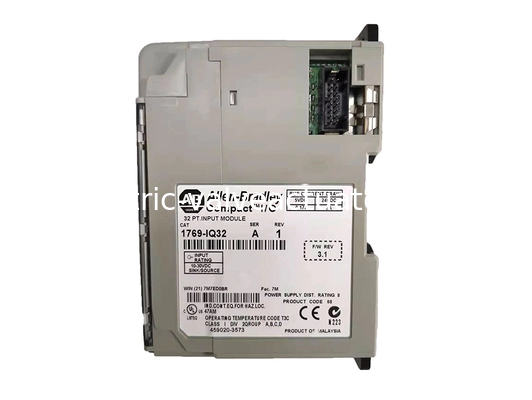

कैटलॉग संख्या 1769-IQ32 के साथ एबी डिस्क्रीट इनपुट मॉड्यूल कॉम्पैक्ट आई/ओ मॉड्यूल परिवार का हिस्सा है जो माइक्रोलॉगिक्स 1500 और कॉम्पैक्टलॉगिक्स नियंत्रकों के साथ उपयोग के लिए संगत है।इस मॉड्यूल में विशेष रूप से उच्च घनत्व वाले इनपुट चैनलों की विशेषता है क्योंकि इसमें दो (32) 24 वीडीसी इनपुट चैनल हैं जो डूबने और सोर्सिंग वायरिंग कॉन्फ़िगरेशन दोनों का समर्थन करते हैं.
इस मॉड्यूल में आठ (8) मॉड्यूल की पावर सप्लाई दूरी है। इसका अर्थ है कि मॉड्यूल को पावर सप्लाई से आठ (8) मॉड्यूल से अधिक दूर नहीं स्थापित किया जाना चाहिए।चूंकि कुछ CompactLogix नियंत्रक आठ (8) से अधिक Compact I/O मॉड्यूल की स्थापना का समर्थन करते हैं, लागू पावर सप्लाई यूनिट को 1769-HSC और अन्य कॉम्पैक्ट I/O मॉड्यूल की पावर सप्लाई आवश्यकता को पूरा करने के लिए स्थापित किया जाना चाहिए।1769-HSC मौजूदा CompactLogix रैक की स्थापना विधि का पालन करता हैजब कॉम्पैक्टलॉगिक्स I/O विस्तार बैंक में स्थापित किया जाता है, तो उसी बिजली आपूर्ति दूरी का पालन किया जाना चाहिए।
इस मॉड्यूल को माइक्रोलॉगिक्स 1500 नियंत्रक और RSLogix 5000 या स्टूडियो 5000 के साथ उपयोग किए जाने पर RSLogix 500 प्रोग्रामिंग सॉफ्टवेयर का उपयोग करके कॉन्फ़िगर किया गया है,प्रयुक्त कॉम्पैक्टलॉगिक्स नियंत्रक के फर्मवेयर संशोधन के आधार पर.
This module has an operating temperature range of 0°C to +60°C (32°F to +140°F) and storage temperature of -40°C to +85°C (-40°F to +185°F) with operating humidity of 0°C to +60°C (32°F to +140°F) and operating altitude of 2000 meters (6561 feet)इसमें 10 से 500 हर्ट्ज, 5 जी, 0.030 इंच अधिकतम पीक-टू-पीक और 30 जी का ऑपरेटिंग शॉक है जब पैनल माउंट किया जाता है और डीआईएन रेल माउंट किए गए मॉड्यूल के लिए 20 जी।
