| ब्रांड नाम: | GE |
| मॉडल संख्या: | IC697ALG441 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |

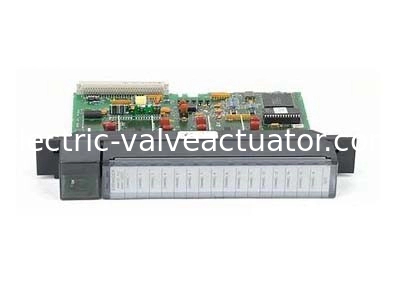

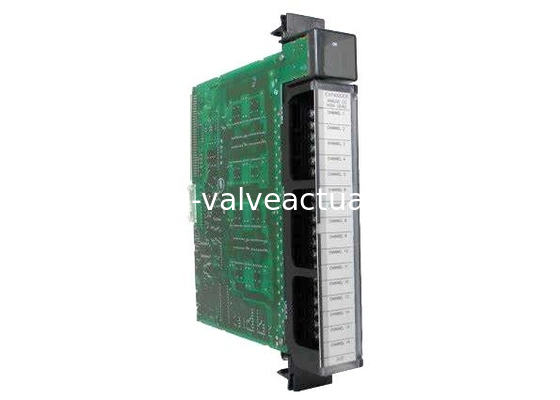

GE Fanuc IC697ALG441 GE सीरीज़ 90-30 के लिए एक एनालॉग इनपुट एक्सपेंडर मॉड्यूल है।पूर्ण एनालॉग उपप्रणाली में बेस कन्वर्टर और दो एक्सपेंडर मॉड्यूल शामिल हैं ∙ एक वर्तमान के लिए और एक वोल्टेज के लिए. यह घटक वोल्टेज विस्तारक मॉड्यूल है और यह 16 चैनलों है. इन 16 अंतर इनपुट में से प्रत्येक 10V सिग्नल तक स्वीकार करता है. वर्तमान विस्तारक मॉड्यूल की तरह, यह 16 चैनल है.वोल्टेज विस्तारक अतिरिक्त इनपुट के लिए प्रदान करता हैयह प्रति बिंदु कम लागत पर किया जाता है। पूर्ण उपप्रणाली अधिकतम 120 बिंदुओं तक स्वीकार करने में सक्षम है।इस प्रणाली का उपयोग करते समय उपयोगकर्ता को डीआईपी स्विच या जंपर कॉन्फ़िगर करने की आवश्यकता नहीं है. विंडोज प्रोग्रामिंग सॉफ्टवेयर का उपयोग करके कॉन्फ़िगर करना आसान है। एक विशिष्ट उपप्रणाली में एक आधार कनवर्टर मॉड्यूल और, यदि आवश्यक हो, तो एक या एक से अधिक विस्तारक मॉड्यूल शामिल होंगे।उपयोगकर्ता कुल प्रणाली के इनपुट की संख्या अधिकतम 120 तक बढ़ा सकते हैं।यह आधार कनवर्टर से सात एक्सपेंडर मॉड्यूल तक की एक डेज़ी-चेन बनाकर किया जाता है।
| वोल्टेज इनपुट रेंजः | -10 से +10 वोल्ट |
| वर्तमान इनपुट रेंजः | 4 से 20 एमए |
| कैलिब्रेशनः | 10 वोल्ट +/- 2mV पर फैक्टरी सेट |
| इनपुट की संख्याः | 16 जल्द ही आ रहा है... वोल्टेज इनपुट |
| मॉड्यूल प्रकारः | एनालॉग इनपुट विस्तारक मॉड्यूल |
| शक्तिः | + 5 वोल्ट |
| इनपुट रेंजः | वोल्टेजः ¥10 वोल्ट से +10 वोल्ट तक करंटः 4 से 20 मिलीअम्प |
| संकल्पः | डिफ़ॉल्ट स्केलिंग (16 बिट) 312.5 माइक्रोवोल्ट प्रति LSB चरण पर वोल्टेज 0.5 microamps प्रति LSB चरण पर 4 से 20 mA कोई गायब कोड 16 बिट पर वोल्टेज कोई गायब कोड वर्तमान पर 14 बिट से अधिक NOTE:उपयोगकर्ता स्केलिंग नीचे के 2 या 3 बिट्स में स्किप किए गए कोड को शामिल कर सकती है, जो उपयोग किए गए कारकों के आधार पर है. |
| सटीकताः कैलिब्रेशन |
फैक्ट्री सेट पर पूर्ण पैमाने पर = 10 वोल्ट ± 2 मिलीवोल्ट आधार कनवर्टर मॉड्यूल पर. अधिकतम त्रुटियों पर 25°C (77°F) हैंः आधार कनवर्टर वोल्टेज, ±.01% पूर्ण पैमाने, ±.02% मूल्य आधार कनवर्टर वर्तमान, ±.पूर्ण पैमाने का 05%, एक्सपेंडर वोल्टेज के मूल्य का ±.1% पूर्ण मूल्य का ±.03%, एक्सपेंडर करंट के मूल्य का ±.02%, पूर्ण पैमाने का ±.07%, मान का ±.1% |
| आधार कनवर्टर | शून्य और सकारात्मक पूर्ण पैमाने (उपयोगकर्ता स्केलिंग से पहले) मानों के लिए लगातार स्व-केलिब्रेट करता है। क्षेत्र के कैलिब्रेशन की सामान्यतः आवश्यकता नहीं होती है; कोई शून्य समायोजन नहीं है।बेस कन्वर्टर पर एक ट्रिम्पोट 10V इनपुट पर पूर्ण पैमाने मूल्य को समायोजित करता हैके लिए महत्वपूर्ण अनुप्रयोगों के लिए यह पुराने के लिए क्षतिपूर्ति करने के लिए रीसेट किया जा सकता संदर्भ। |
| सटीकताः रैखिकता | पूरे नकारात्मक से सकारात्मक सीमा पर पूरे पैमाने का ±.02 प्रतिशत। |
| तापमान गुणांक | ±5 पीपीएम प्रति °C विशिष्ट ±15 पीपीएम प्रति °C अधिकतम, वोल्टेज ±30 पीपीएम प्रति °C अधिकतम, वर्तमान |
| इनपुट प्रतिबाधाः | वोल्टेज इनपुटः डीसी एसी प्रतिबाधा पर 10 मेगाहम से अधिक, 0.47 एमएफडी कैपेसिटर के साथ श्रृंखला में 20K ओम। वर्तमान इनपुटः 250 ओम, 0.1% सटीक शंट |
| सामान्य मोड अस्वीकृतिः | वोल्टेज रेंज - ANLGCOM टर्मिनल के संबंध में पीक सिग्नल इनपुट +13 और ¥13 वोल्ट के बीच होना चाहिए। |
| संवेदनशीलता: | उपरोक्त सीमाओं के भीतर सामान्य मोड संकेतों के लिए प्रतिक्रिया आम तौर पर 70 डीबी सीएमआरआर है, जो 10 वोल्ट सामान्य मोड पर 0 वी इनपुट के लिए 0.02% पूर्ण पैमाने पर पढ़ने के अनुरूप है। नोटःसामान्य मोड रेंज से परे निरंतर इनपुट सिग्नल अलार्म पैदा किए बिना असामान्य रूपांतरण का कारण बन सकता है. |
| क्रॉसस्टॉक: | बेस कन्वर्टर मॉड्यूल पर उच्च गति वाले इनपुट आसन्न चैनलों के बीच कुछ बातचीत दिखा सकते हैं। यह आमतौर पर होता है।प्रभावित इनपुट और आसन्न चैनल इनपुट स्तरों के बीच अंतर का 04%. प्रभाव को आसन्न चैनलों पर समान स्तरों के साथ इनपुट को व्यवस्थित करके कम किया जा सकता है। एक्सपेंडर इनपुट चैनलों के बीच कोई मापनीय बातचीत नहीं है। |
| रूपांतरण दर: |
बेस कन्वर्टर इनपुट सभी 8 चैनलों के लिए लगभग हर 2.4 एमएस से 2.8 एमएस (अधिकतम) में अनुक्रमिक रूप से अपडेट किए जाते हैं। बेस कन्वर्टर इनपुट के प्रत्येक स्कैन के दौरान एक एक्सपेंडर इनपुट अपडेट किया जाता है।विस्तारक अद्यतन के बीच समय = 44.8 x N ms (एन = एक्सपेंडर मॉड्यूल की संख्या मौजूद है) |
| प्रतिक्रिया समयः |
प्रत्येक इनपुट में 100 रेडियन/सेकंड (0.01 सेकंड) कटऑफ के साथ एक कम पास फिल्टर होता है। बेस कन्वर्टर इनपुट चैनलों पर एक डिजिटल फिल्टर 450 रेडियन/सेकंड पर एक दूसरा ध्रुव जोड़ता है।एक नमूना और पकड़ पूर्ण संकल्प बनाए रखता हैशून्य से पूर्ण पैमाने के चरण इनपुट के लिए निर्दिष्ट सटीकता के लिए समायोजन समय निम्नानुसार हैं: 5०.०% ३० मिलीसेकंड 1०.०% ४२ मिलीसेकंड 0.5% 51 मिलीसेकंड 00.1% 67 मिलीसेकंड |
| इनपुट सुरक्षाः | वीएमई बैकप्लेन से अलग इनपुट - लेकिन इनपुट चैनलों के बीच नहीं। हालांकि, वे नीचे सूचीबद्ध स्तरों तक ओवरवोल्टेज से संरक्षित हैं। |
| आवेग: | आम मोड डम्प्ड रिंग वेव के 1000 वोल्ट तक के शिखर से प्रभावित नहीं होने वाले इनपुट; 2500 वोल्ट तक के सामान्य या क्रॉस मोड के शिखर से कोई क्षति नहीं होती है,लेकिन वे प्रभावित चैनल के रूपांतरण के साथ संयोग से होता है तो कभी कभी खराब डेटा का कारण बन सकता है. |
| निरंतर ओवरवोल्टेजः |
इनपुट कम से कम 1 मिनट के लिए सामान्य मोड या सामान्य मोड 120 वीएसी या 125 वीडीसी दोष से बचते हैं। लंबे समय तक इनपुट करंट लिमिटिंग प्रतिरोध को नुकसान पहुंचा सकता है। क्षति केवल प्रभावित इनपुट तक सीमित है। |
| बिजली की आवश्यकताएंः | |
| रैक बैकप्लेन |
बेस कन्वर्टर के लिए अधिकतम 0.8A (4 वाट) पर +5 वोल्ट प्रत्येक विस्तारक मॉड्यूल के लिए 0.4A (2 वाट) पर +5 वोल्ट |
| क्षेत्र पक्ष | मॉड्यूल के लिए कोई बिजली की आवश्यकता नहीं है; हालांकि, 4 से 20 एमए इनपुट के लिए वर्तमान उपयोगकर्ता द्वारा आपूर्ति की जानी चाहिए। |
