| ब्रांड नाम: | GE |
| मॉडल संख्या: | आईसी697एमडीएल750 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |

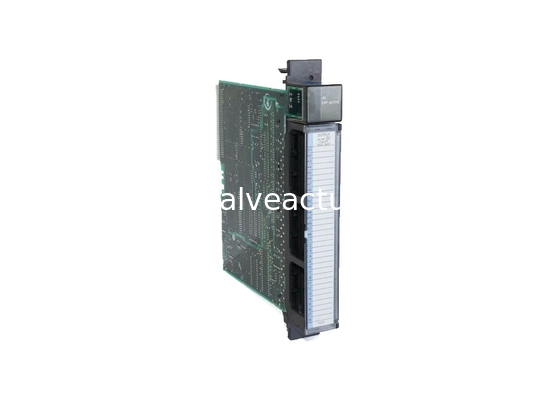

जीई Fanuc90-70 सीरीज मॉड्यूल IC697MDL750 एक असतत आउटपुट मॉड्यूल है जो संभावित रूप से उच्च इनपुट प्रवाह को वांछित आउटपुट में परिवर्तित करने में सक्षम है।मॉड्यूल में 32 आउटलेट हैं जो प्रत्येक में 8 बिंदुओं के चार फ्यूज किए गए वर्गीकरणों में क्रमबद्ध हैंइन बिंदुओं में से प्रत्येक का 24/48 वोल्ट और 0.5 एम्पियर का दीर्घकालिक वर्तमान है।8 बिंदुओं से भरे समूहों में से प्रत्येक में dissipative कारकों को ध्यान में रखते हुए 2 एम्पियर की कुल क्षमता हैइसके उपयोग समय और रेटिंग के आधार पर, प्रत्येक IC697MDL750 में बड़ी इनपुट धाराओं को निर्देशित करने की क्षणिक क्षमता भी होती है।एक IC697MDL750 के आउटपुट करंट मोटर स्टार्टर को बिजली देने में सक्षम है, सोलेनोइड्स, संकेतक और अन्य ऐसे उपकरण।
IC697MDL750 के शीर्ष पर मौजूद एलईडी रोशनी आंतरिक लॉजिक सर्किट पर विभिन्न स्थानों पर प्रचलित स्थिति का संकेत है।आउटलेट बिंदुओं की चालू और बंद स्थिति IC697MDL750 पर एलईडी द्वारा भी इंगित की जाती है.
एक IC697MDL750 मॉड्यूल एक कुंजी के साथ सुसज्जित है जो पैकेजिंग में शामिल है। इस कुंजी का उपयोग IC697MDL750 को होस्ट करने वाले स्लॉट के विनिर्देशों को बदलने के लिए किया जाना है।स्लॉट का यह अनुकूलन इसका अनुचित उपयोग करने से रोकने के उद्देश्य से है. कुंजी IC697MDL750 के प्रारंभिक किस्त के दौरान लगाया जाता है और किसी भी बाद में मॉड्यूल हटाने के दौरान उस स्थिति में रहता है.यदि जरूरत पड़ती है तो इस परिशिष्ट को आसानी से हटाया जा सकता है.
IC697MDL750 की कई विशेषताएं उपयोगकर्ता द्वारा कॉन्फ़िगरेशन के अधीन हैं।पहली ऐसी विशेषता मॉड्यूल के इनपुट और आउटपुट संदर्भ हैं जिन्हें विंडोज या एमएस-डोस सॉफ्टवेयर चलाने वाले व्यक्तिगत कंप्यूटर का उपयोग करके अनुकूलित किया जा सकता हैयह प्रक्रिया एक एसएनपी पोर्ट या ईथरनेट टीसीपी/आईपी के माध्यम से की जाती है। इसके अलावा, आईसी697एमडीएल 750 के आउटलेट को उपयोगकर्ता द्वारा या तो बंद करने या अपनी पूर्व स्थिति में रहने के लिए हेरफेर किया जा सकता है।
| नामित वोल्टेजः | 24 या 48 वोल्ट डीसी |
| आउटपुट की संख्याः | 32 आउटपुट (8 के 4 समूह) |
| आउटपुट करंटः | 0.5 एम्पर्स प्रति बिंदु, 2 एम्पर्स प्रति समूह |
| वर्तमान की आवश्यकताः | 0.25 एम्पियर |
| आउटपुट वोल्टेज रेंजः | 20 से 60 वोल्ट |
| डीसी पावर: | हाँ |
|
नामित वोल्टेजः प्रति मॉड्यूल आउटपुटः |
24 या 48 वोल्ट डीसी 32 (प्रत्येक 8 आउटपुट के चार समूह) |
| अलगाव: |
1500 वोल्ट - बैकप्लेन के लिए कोई भी आउटपुट इनपुट समूहों के बीच 500 वोल्ट |
| आउटपुट वोल्टेज रेंजः आउटपुट करंटः |
20 से 60 वोल्ट 0.5 एम्पियर प्रति बिंदु अधिकतम 2 एम्पियर प्रति समूह अधिकतम |
| आउटपुटविशेषताओं | |
| इनरश करंटः | 20 एमएस के लिए अधिकतम 10 एम्पियर |
| आउटपुट वोल्टेज ड्रॉपः | अधिकतम 1 वोल्ट (2 ओम) |
| प्रतिक्रिया समयः | अधिकतम 1 एमएस |
| प्रतिक्रिया समय-अवरोधः | अधिकतम 1 एमएस |
| आउटपुट रिसावः | अधिकतम 1 एमए |
| 5 वी बस से आवश्यक करंटः | 0.25 एम्पीयर |
| वीएमई | वीएमई मानक सी का समर्थन करने के लिए डिज़ाइन की गई प्रणाली।1 |
