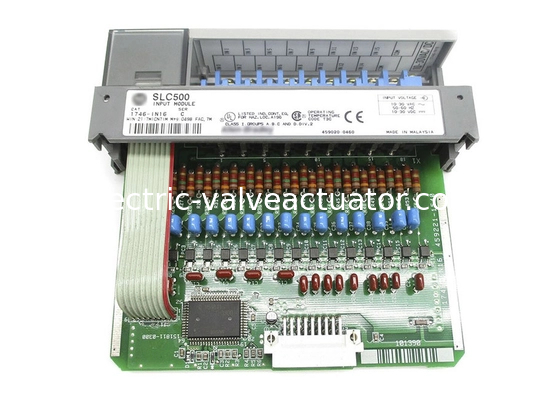

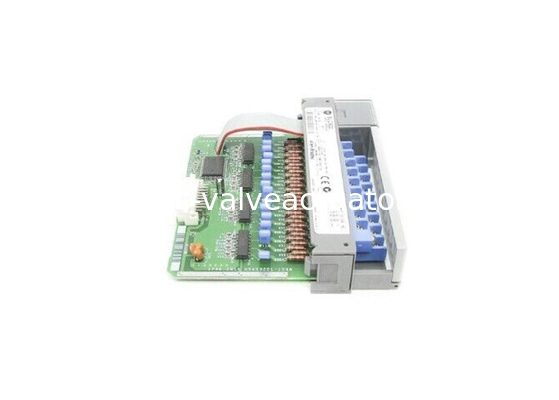

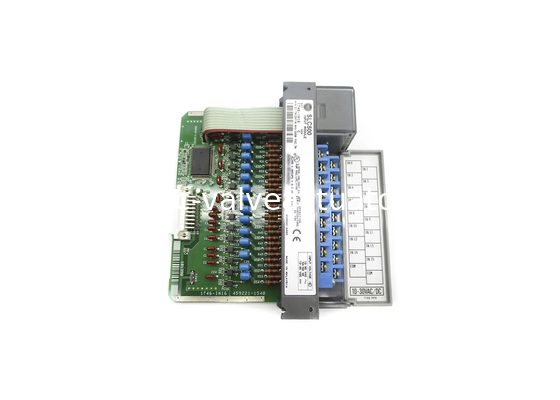

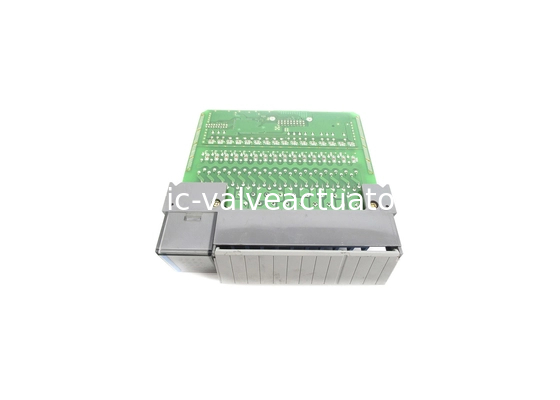

AB 1746-IN16, SLC 500 डिजिटल एसी/डीसी इनपुट मॉड्यूल, 24 वोल्ट एसी/डीसी सिंक

AB 1746-IN16 एक 24 VDC / 24VAC सिंकिंग इनपुट मॉड्यूल है। इस मॉड्यूल में सोलह (16) सिंकिंग चैनल हैं जिनका उपयोग असतत इनपुट सिग्नल के साथ इंटरफेस करने के लिए किया जा सकता है जो 10-30 VDC और VAC वोल्टेज रेंज के साथ काम करते हैं।

इनपुट मॉड्यूल का उपयोग प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) द्वारा प्रक्रिया के साथ इंटरफेस करने के लिए किया जाता है। प्रत्येक व्यक्तिगत चैनल का सक्रियण डिवाइस की वास्तविक स्थिति का प्रतिनिधित्व करता है। इस मॉड्यूल के प्रत्येक चैनल में एक समर्पित LED संकेतक होता है जो दृश्य प्रतिक्रिया प्रदान करता है कि चैनल में सक्रिय शक्ति है या नहीं। इन LEDs का उपयोग समस्या निवारण संदर्भ के रूप में भी किया जा सकता है क्योंकि यह पुष्टि करता है कि फ़ील्ड साइड से आने वाला सिग्नल मॉड्यूल तक पहुँच गया है या नहीं।

यह मॉड्यूल किसी भी 1746 SLC चेसिस में एक स्लॉट लेता है। इसे PLC प्रोसेसर के साथ या SLC विस्तार स्लॉट में स्थानीय चेसिस में स्थापित किया जा सकता है। यह चेसिस के साथ संरेखित पुरुष कनेक्टर्स के माध्यम से सीधे चेसिस पर माउंट होता है, जो SLC 500 सिस्टम के किसी भी मॉड्यूल के समान चेसिस के एकीकृत बस कनेक्टर्स के समान है।

यह मॉड्यूल AC और DC वोल्टेज के लिए थोड़ा अलग सिग्नल विलंब प्रदर्शित करता है। AC वोल्टेज के लिए, ON से OFF और OFF से ON ट्रांज़िशन 25 ms सिग्नल विलंब प्रदर्शित करता है जबकि DC आपूर्ति वोल्टेज के लिए ON से OFF और OFF से ON ट्रांज़िशन दोनों 15 ms का सिग्नल विलंब अनुभव करते हैं। इस मॉड्यूल को SLC 500 सिस्टम के हिस्से के रूप में कॉन्फ़िगर करने के लिए, इसे RSLogix 500 सॉफ़्टवेयर के हार्डवेयर कॉन्फ़िगरेशन में पेश किया जाना चाहिए। यह सॉफ़्टवेयर SLC 500 कंट्रोलर सीरीज़ के लिए सामान्य प्रोग्रामिंग सॉफ़्टवेयर है।
