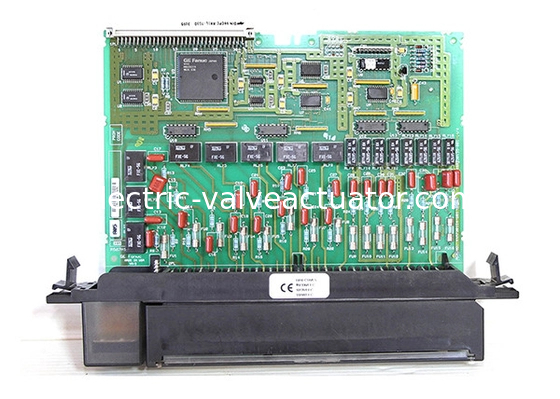

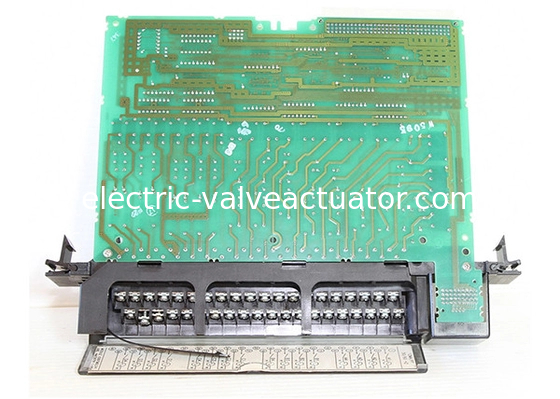

GE FANUC IC697MDL241, 240 VAC डिस्क्रीट इनपुट मॉड्यूल निर्मित

GE FANUC IC697MDL241, 240 VAC असतत इनपुट मॉड्यूल निर्मित

उत्पाद विवरण

IC697MDL241 GE फैनुक द्वारा निर्मित एक 240 VAC असतत इनपुट मॉड्यूल है। इस मॉड्यूल की मुख्य विशेषताओं में 16 अलग-अलग पृथक बिंदु, 20 ms इनपुट फ़िल्टर और निकटता स्विच संगतता शामिल हैं। IC697MDL241 मॉड्यूल को PLC (निकटता लॉजिक कंट्रोलर) के साथ उपयोग के लिए डिज़ाइन किया गया है। प्रत्येक पृथक इनपुट का उपयोग AC आपूर्ति के एक अलग चरण पर किया जा सकता है।

इनपुट IEC मानक वर्तमान-वोल्टेज विशेषताओं के साथ प्रतिक्रियाशील है। विशेषताएं विभिन्न निकटता स्विच के साथ संगत हैं। IC697MDL241 मॉड्यूल LED इंडिकेटर से लैस है, जो सर्किट के लॉजिक साइड पर प्रत्येक बिंदु की ON-OFF स्थिति को दर्शाता है। ये मॉड्यूल के शीर्ष पर पाए जा सकते हैं। IC697MDL241 को क्षेत्र में एक समान प्रकार के साथ सही प्रतिस्थापन बनाए रखने के लिए यांत्रिक रूप से कुंजीबद्ध किया गया है। I/O संदर्भ उपयोगकर्ता द्वारा कॉन्फ़िगर करने योग्य हैं और DIP स्विच या जम्पर की आवश्यकता नहीं है। कॉन्फ़िगरेशन MS-DOS या विंडोज प्रोग्रामिंग सॉफ़्टवेयर के कॉन्फ़िगरेशन फ़ंक्शन के माध्यम से पूरा किया जाता है जो विंडोज 95 या विंडोज NT पर ईथरनेट TCP/IP या SNP पोर्ट के माध्यम से चल रहा है। प्रोग्रामिंग सॉफ़्टवेयर कॉन्फ़िगरेशन कार्यक्षमता पहले से स्थापित है।

IC697MDL241 इनपुट उपकरणों की एक श्रृंखला के साथ संगत है, जिसमें पुशबटन, लिमिट स्विच और सेलेक्टर स्विच के साथ-साथ इलेक्ट्रॉनिक निकटता स्विच, दोनों 2-तार और 3-तार शामिल हैं। इनपुट सर्किटरी कैपेसिटिव है ताकि कम गर्मी अपव्यय सुनिश्चित हो सके, जो मॉड्यूल की विश्वसनीयता और विस्तारित जीवन में योगदान देता है। इनपुट करंट विशेषताएं ON स्थिति में आमतौर पर 10mA प्रदान करती हैं और OFF होने पर 5mA तक रिसाव करंट को सिंक कर सकती हैं। मॉड्यूल विभिन्न 2- और 3-तार निकटता स्विच के साथ संगत है।

IC697MDL241 के बारे में

IC697MDL241 इनपुट मॉड्यूल GE फैनुक द्वारा सीरीज़ 90-70 के हिस्से के रूप में निर्मित एक असतत इनपुट मॉड्यूल है। यह 240 वोल्ट AC वोल्टेज रेटिंग पर संचालित होता है और इसमें 20 मिलीसेकंड का इनपुट फ़िल्टर समय और निकटता स्विच संगतता के साथ 16 अलग-अलग पृथक बिंदु हैं। यह मॉड्यूल प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) के साथ उपयोग के लिए डिज़ाइन और इरादा है, और प्रत्येक पृथक इनपुट एक एकल AC आपूर्ति चरण के रूप में कार्य कर सकता है। इसमें इनपुट भी हैं जो IEC मानक वर्तमान-वोल्टेज गुणों के साथ प्रतिक्रियाशील हैं, जो विभिन्न निकटता स्विच के साथ संगत हैं। GE फैनुक IC697MDL241 मॉड्यूल में सर्किट लॉजिक साइड पर प्रत्येक बिंदु के चालू और बंद स्थिति को इंगित करने के लिए LED हैं। LED मॉड्यूल के शीर्ष पर पाए जाते हैं।

GE फैनुक IC697MDL241 असतत इनपुट मॉड्यूल को क्षेत्र में एक संगत मॉड्यूल प्रकार के साथ आसान प्रतिस्थापन प्रदान करने के लिए यांत्रिक रूप से कुंजीबद्ध किया गया है। उपयोगकर्ता I/O संदर्भों को कॉन्फ़िगर कर सकते हैं और DIP जम्पर या स्विच की आवश्यकता नहीं होती है। ये कॉन्फ़िगरेशन विंडोज या MS-DOS प्रोग्रामिंग सॉफ़्टवेयर की कॉन्फ़िगरेशन कार्यक्षमता के माध्यम से पूरे किए जा सकते हैं जो SNP पोर्ट या ईथरनेट TCP/IP पोर्ट के माध्यम से विंडोज NT या विंडोज 95 ऑपरेटिंग सिस्टम पर चलता है। प्रोग्रामिंग सॉफ़्टवेयर कॉन्फ़िगरेशन फ़ंक्शन पहले से स्थापित है। IC697MDL241 मॉड्यूल इनपुट उपकरणों के एक संग्रह से मेल खाता है जैसे लिमिट स्विच, सेलेक्टर स्विच, पुशबटन, और 2-तार और 3-तार इलेक्ट्रॉनिक निकटता स्विच। IC697MDL241 मॉड्यूल में कैपेसिटिव इनपुट सर्किटरी है जो यह सुनिश्चित करता है कि कम गर्मी अपव्यय हो, और यह मॉड्यूल की विश्वसनीयता और लंबे जीवन में योगदान देता है। इसमें ऑन-स्टेट में 10 मिलीएम्पियर का एक विशिष्ट इनपुट करंट होता है और यह ऑफ-स्टेट में 5 मिलीएम्पियर तक का रिसाव करंट भी सिंक कर सकता है।

तकनीकी विनिर्देश

तकनीकी जानकारी

विशिरेटेड वोल्टेज:ता16 अलग-अलग पृथकरेटेड वोल्टेज:प्रति मॉड्यूल इनपुट240 VAC, 60 हर्ट्ज साइनसोइडल16 अलग-अलग पृथकपृथक्करण:1500 वोल्ट RMS - बैकप्लेन के लिए कोई भी इनपुट
