उच्च क्षमता बिजली आपूर्ति मॉड्यूल सीरीज 90-30 प्लेटफ़ॉर्म GE FANUC IC693PWR330

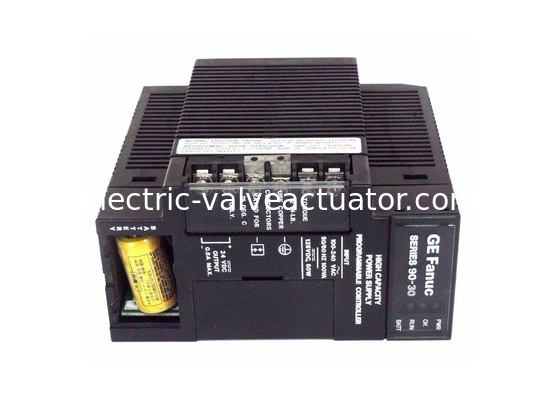

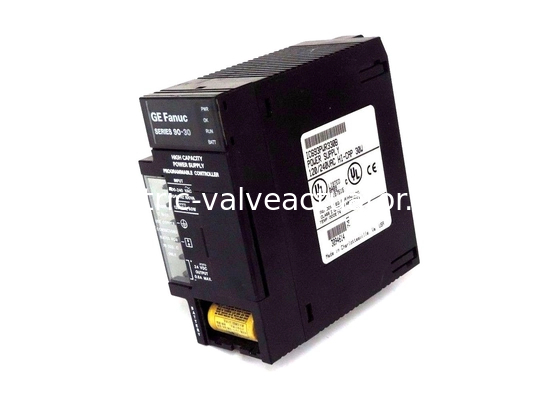

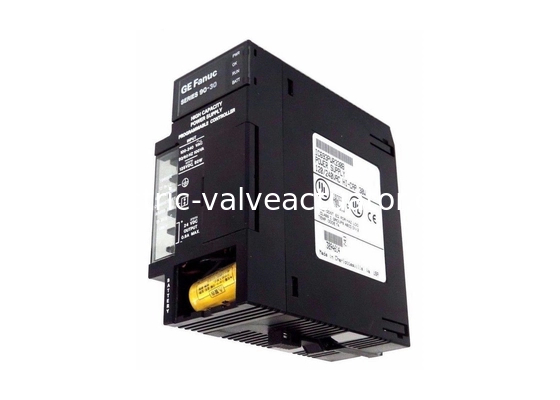

GE FANUC IC693PWR330, उच्च क्षमता बिजली आपूर्ति मॉड्यूल

सीरीज़ 90-30 प्लेटफ़ॉर्म

उत्पाद विवरण

IC693PWR330 है एक उच्च क्षमता बिजली आपूर्ति के साथ 30 वाट आउटपुट और 120/240 VAC/125 VDC इनपुट. ऐसे अनुप्रयोग हैं जिन्हें उच्च +5V वर्तमान क्षमता की आवश्यकता हो सकती है जो मानक आपूर्ति (IC693PWR321) के साथ मौजूद नहीं हो सकती है। इसलिए, यह उच्च क्षमता बिजली आपूर्ति प्रत्येक 30 वाट को +5V आपूर्ति से उपयोग करने की अनुमति देती है। IC693PWR330 85 से 264 VAC या 100 से 300 VDC की सीमा के भीतर एक इनपुट वोल्टेज स्रोत से कार्य कर सकता है। यह बिजली आपूर्ति एक +5 VDC आउटपुट प्रदान करती है, +24 VDC रिले बिजली आउटपुट जो सीरीज़ 90-30 आउटपुट रिले मॉड्यूल पर सर्किट को बिजली वितरित करते हैं। कुछ मॉड्यूल द्वारा आंतरिक रूप से उपयोग किया जाने वाला एक पृथक +24 VDC का उपयोग 24 VDC इनपुट मॉड्यूल के लिए बाहरी बिजली प्रदान करने के लिए किया जा सकता है। IC693PWR330 में फ़ील्ड वायरिंग कनेक्शन के लिए AC/DC इनपुट बिजली आपूर्ति. इन दो बिजली आपूर्तियों में उपयोगकर्ता लिंक अप के लिए 6 टर्मिनल होते हैं। इन लिंक्स में शामिल हैं; एसी पावर स्रोत, 20 VAC पावर स्रोत, और 240 VAC पावर स्रोत से ग्राउंड वायर। वे बिजली आपूर्ति के सामने के शीर्ष 3 टर्मिनलों के माध्यम से सिस्टम से जुड़े होते हैं। एसी/डीसी इनपुट बिजली आपूर्ति के प्रति उनकी संवेदनशीलता आमतौर पर कम होती है।

IC693PWR330 में इनपुट ओवरवॉल्टेज सुरक्षा उपकरण शामिल हैं जिनके उपयोगकर्ता टर्मिनल स्ट्रिप पर पिन 4 पर एक आंतरिक कनेक्शन होता है। यह पिन कंपनी में अच्छी तरह से स्थापित स्ट्रैप्ड जम्पर के साथ पिन 3 से जुड़ा हुआ है। स्ट्रैप्ड जम्पर को गैर-कार्यात्मक बनाने के लिए हटाया जा सकता है यदि ओवरवॉल्टेज सुरक्षा दोनों पिन 3 और 4. से आवश्यक नहीं है। इसमें यह भी आवश्यक है ओवरकरंट सुरक्षा जो 5V लॉजिक आउटपुट द्वारा प्रदान की जाती है जो इलेक्ट्रॉनिक रूप से 3.5 एम्पीयर (उच्च क्षमता आपूर्ति के लिए 7 एम्पीयर) तक सीमित है। जब भी अधिक भार होता है तो इसे अंदर महसूस किया जाता है जिससे बिजली बंद हो सकती है। इनपुट में एक आंतरिक फ्यूज ऐसी घटनाओं के मामले में बिजली बैक अप के रूप में कार्य करता है। यह बिजली आपूर्ति को आंतरिक आपूर्ति दोषों से भी बचाता है।

GE Fanuc IC693PWR330 हाई-कैपेसिटी पावर सप्लाई सीरीज़ 90-30 PLC नियंत्रण प्रणाली के लिए एक मॉड्यूलर पावर सप्लाई मॉड्यूल है। GE Fanuc सीरीज़ 90-30 बिजली आपूर्तियों को मॉड्यूलर रूप से डिज़ाइन किया गया है ताकि सभी सीरीज़ 90-30 बेसप्लेट के बाएं स्लॉट में सीधे प्लगिंग की जा सके, जिससे स्थापना का समय और लागत कम हो जाती है। IC693PWR330 पावर सप्लाई उच्च क्षमता AC/DC इनपुट श्रृंखला से संबंधित है और यह 85 वोल्ट AC से 264 वोल्ट AC या 100 वोल्ट DC से 300 वोल्ट DC की सीमा में एक इनपुट वोल्टेज स्रोत से संचालित करने में सक्षम है। IC693PWR330 पावर सप्लाई उन अनुप्रयोगों के लिए डिज़ाइन की गई है जिन्हें 5 वोल्ट DC से अधिक और मानक IC693PWR321 पावर सप्लाई मॉड्यूल प्रदान कर सकता है, और यह +5 वोल्ट DC रेटेड आपूर्ति से उपयोग किए जाने वाले सभी 30 वाट आउटपुट क्षमता की अनुमति देता है।

GE Fanuc IC693PWR330 पावर सप्लाई में 30 वाट की कुल आउटपुट पावर के साथ एक मानक 5 वोल्ट DC आउटपुट क्षमता है। इसमें 15 वाट बिजली के साथ एक 24 वोल्ट DC रिले बिजली आउटपुट भी है, जो सीरीज़ 90-30 आउटपुट रिले मॉड्यूल पर सर्किट को बिजली प्रदान करता है, और 20 वाट की कुल बिजली के साथ एक पृथक 24 वोल्ट DC आउटपुट, जिसका उपयोग कुछ I/O मॉड्यूल द्वारा आंतरिक रूप से किया जाता है और इसका उपयोग 24 वोल्ट DC इनपुट मॉड्यूल के लिए बाहरी बिजली प्रदान करने के लिए भी किया जा सकता है। IC693PWR330 पावर सप्लाई में 120/240 वोल्ट AC या 125 वोल्ट DC की नाममात्र इनपुट वोल्टेज रेटिंग है, और 85 से 264 वोल्ट AC या 100 से 300 वोल्ट DC की स्वीकार्य ऑपरेटिंग वोल्टेज रेंज है। IC693PWR330 पावर सप्लाई में 20 मिलीसेकंड का न्यूनतम होल्ड-अप समय और 5 वोल्ट DC आउटपुट पर 7 एम्पीयर की अधिकतम ओवरकरंट सुरक्षा सीमा है।
