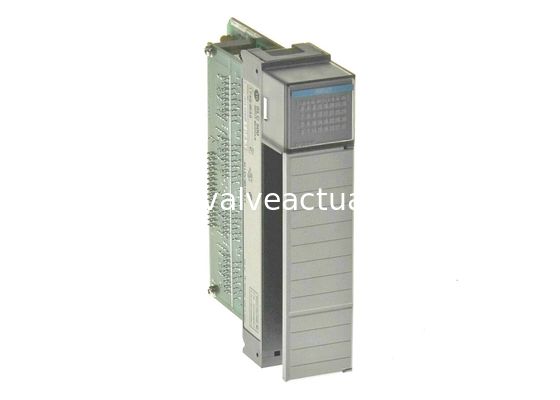

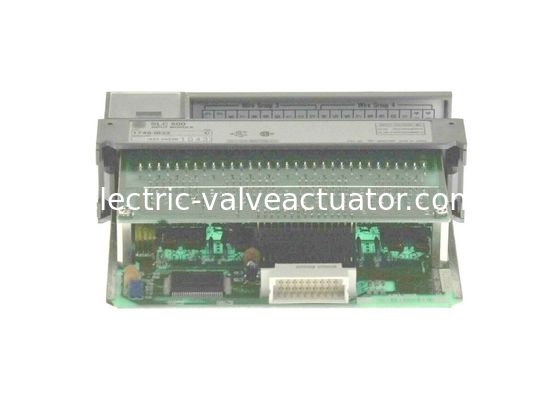

AB 1746-IB32, 24VDC सिंकिंग इनपुट मॉड्यूल, SLC 500 इनपुट मॉड्यूल

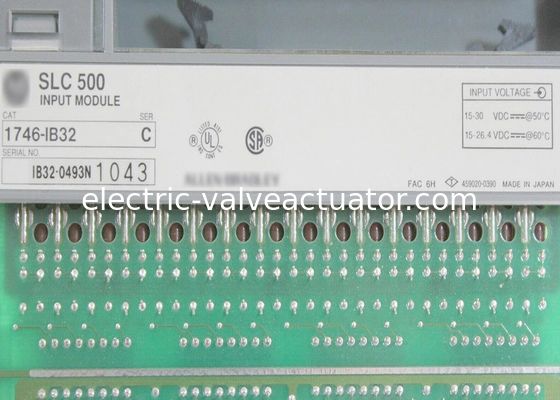

AB 1746-IB32 एक SLC 500 असतत इनपुट मॉड्यूल है। यह मॉड्यूल 24VDC के नाममात्र वोल्टेज और 15-30V DC @ 50 °C (122 °F) या 15-26.4V DC @ 60 °C (140 °F) की वोल्टेज रेंज पर संचालित होता है। इस मॉड्यूल का उपयोग आमतौर पर विद्युत उपकरणों जैसे स्विच, सेंसर, सहायक संपर्क और अन्य बाइनरी या चालू/बंद उपकरणों को इंटरफेस करने के लिए किया जाता है। इस मॉड्यूल में एम्बेडेड 32 इनपुट मॉड्यूल चैनलों के माध्यम से अधिकतम बत्तीस (32) इनपुट सिग्नल को जोड़ा जा सकता है।

1746-IB32 एक सिंगल स्लॉट मॉड्यूल है जिसे RSLogix 500 प्रोग्रामिंग सॉफ़्टवेयर का उपयोग करके कॉन्फ़िगर किया गया है। यह किसी भी SLC 500 प्रोसेसर के साथ उपयोग के लिए संगत है, आदर्श रूप से SLC 500 मॉड्यूलर स्टाइल हार्डवेयर के साथ। यह नियंत्रक के साथ स्थानीय रूप से, या विस्तार I/O रैक या SLC 500 संचार एडाप्टर के साथ एक रिमोट I/O चेसिस पर स्थापित होने का समर्थन करता है। यह सीधे 1746 चेसिस के किसी भी उपलब्ध स्लॉट में स्थापित होता है, सिवाय स्लॉट 1 के जो SLC 500 नियंत्रक के लिए आरक्षित है।

1746-IB32 में 5VDC पर 50 mA का बैकप्लेन करंट ड्रा है, जिसमें अधिकतम ऑफ-स्टेट इनपुट वोल्टेज 5VDC, 24V DC पर 5.1 mA का नाममात्र इनपुट करंट, 1.5 mA का अधिकतम ऑफ स्टेट इनपुट करंट और ON से OFF और OFF से ON सिग्नल ट्रांज़िशन दोनों के लिए 8 ms का विशिष्ट सिग्नल विलंब है।

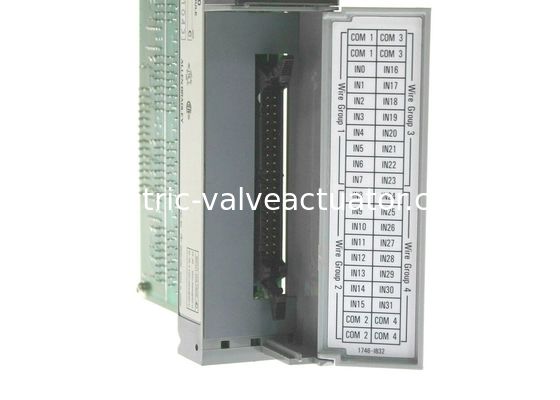

मॉड्यूल स्थापित करते समय, सुनिश्चित करें कि चेसिस से बिजली हटा दी गई है क्योंकि यह मॉड्यूल पावर के तहत हटाने और डालने (RIUP) का समर्थन नहीं करता है। यह एक हटाने योग्य टर्मिनल ब्लॉक के साथ आता है जो मॉड्यूल के लिए रिमोट वायरिंग के साथ-साथ सरलीकृत रखरखाव की अनुमति देता है क्योंकि RTB उसी प्रकार के दूसरे मॉड्यूल में डालने की अनुमति देता है।

1746-IB32 बैकप्लेन से अलगाव प्रदान करता है जिसे बैकप्लेन और I/O के बीच 60 सेकंड के लिए 1500 वोल्ट AC पर परीक्षण किया गया है और इसमें 1500 वोल्ट AC डाइइलेक्ट्रिक विदस्टैंड है। चालू स्थिति में इसके सर्किट में न्यूनतम वोल्टेज 15.0 वोल्ट डीसी है और इसकी बंद स्थिति में, इसमें 5.0 वोल्ट डीसी का अधिकतम वोल्टेज ड्रॉप और 1.5 एमए का अधिकतम रिसाव करंट है। 1746-IB32 मॉड्यूल में इसके इनपुट में चालू और बंद मोड में 3ms का अधिकतम सिग्नल विलंब समय है और इसमें 24 वोल्ट डीसी नाममात्र वोल्टेज पर 5.1 mA का समग्र नाममात्र इनपुट करंट है। 1746-IB32 में 0 और 60 डिग्री सेल्सियस (32 और 140 डिग्री सेल्सियस) के बीच एक ऑपरेटिंग तापमान ब्रैकेट है, जिसमें 5 से 95% गैर-संघनित आर्द्रता है और इसमें 5 से 200 हर्ट्ज पर 1G का परिचालन कंपन प्रतिरोध और 30G की शॉक रेटिंग है।
