GE FANUC IC693CHS391, दस स्लॉट के साथ विस्तार प्लेट, CPU I/O बेस, डिजिटल I/O मॉड्यूल

GE Fanuc IC693CHS391 दस स्लॉट के साथ एक विस्तार प्लेट है।

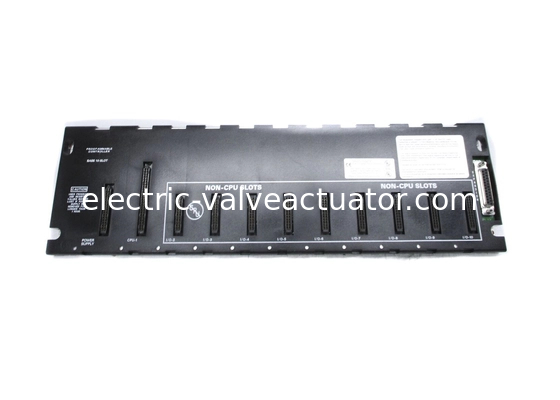

यह विस्तार प्लेट बेसप्लेट के बाएं छोर पर विशेष रूप से बिजली आपूर्ति के लिए एक स्लॉट के साथ डिज़ाइन किया गया है। इस स्लॉट का अद्वितीय आकार यह सुनिश्चित करता है कि यह केवल बिजली आपूर्ति के साथ संगत है।
उपयोगकर्ता को यह सुनिश्चित करना चाहिए कि IC693CHS391 को इसके बेसप्लेट के पहले स्लॉट में CPU से जोड़ा गया है।बेसप्लेट का पहला स्लॉट CPU मॉड्यूल का समर्थन करता है जिसे CPU/1 लेबल किया गया है। इस मॉड्यूल को प्रति सिस्टम केवल एक CPU बेसप्लेट रखने की अनुमति है।

यदि सिस्टम में एक से अधिक बेसप्लेट हैं, तो दूसरा या तो रिमोट या विस्तार बेसप्लेट होना चाहिए। IC693CHS391 में कई स्लॉट होते हैं जिनमें से स्लॉट नंबर 2 और उससे ऊपर के स्लॉट का एक अद्वितीय आकार होगा जिसका उपयोग या तो विकल्प मॉड्यूल या I/O मॉड्यूल को जोड़ने के लिए किया जाता है।

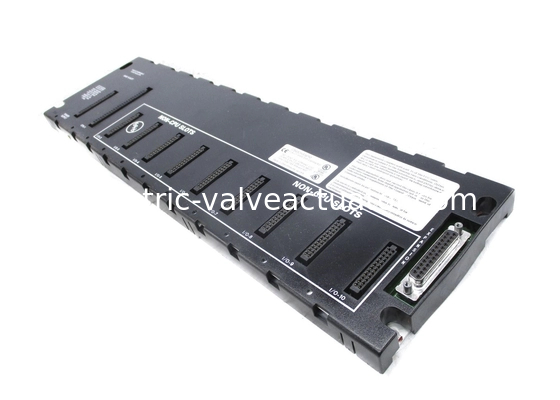

यह मॉड्यूल अपने दाहिने छोर पर एक 25-पिन महिला कनेक्टर के साथ प्रदान किया गया है ताकि रिमोट या विस्तार बेसप्लेट से कनेक्ट हो सके। रिमोट और विस्तार दोनों बेसप्लेट को CPU के साथ सिस्टम से जोड़ा जाना चाहिए. इन बेसप्लेट की संख्या जो एक सिस्टम द्वारा समर्थित है, मुख्य रूप से उपयोग किए गए CPU के प्रकार पर निर्भर करती है। अधिकतम चार बेसप्लेट का उपयोग किया जा सकता है यदि CPUs 341,340 और 331 का उपयोग किया जाता है, अन्यथा CPU 350 के साथ अधिकतम सात बेसप्लेट का उपयोग किया जा सकता है। रिमोट बेसप्लेट वाले सिस्टम को 700 फीट से कम के केबल की आवश्यकता होती है जबकि सिस्टम को विस्तार और CPU बेसप्लेट के लिए 50 फीट से कम की आवश्यकता होती है. रिमोट और विस्तार दोनों बेसप्लेट DIP स्विच से जुड़े हैं।

GE Fanuc IC693CHS391 बेसप्लेट एक विस्तार बेसप्लेट है जिसे GE Fanuc Series 90-30 PLCs में स्थापना के लिए डिज़ाइन और निर्मित किया गया है। IC693CHS391 विस्तार बेसप्लेट का उपयोग PLC का विस्तार करने के लिए किया जा सकता है ताकि यह अधिक I/O मॉड्यूल और फील्ड डिवाइस को समायोजित कर सके और ताकि यह अधिक अनुप्रयोगों और विशेष बड़े पैमाने के अनुप्रयोगों को संभाल सके। इसमें इनपुट और आउटपुट मॉड्यूल और अन्य उपकरणों की मेजबानी के लिए 10 स्लॉट हैं। IC693CHS391 विस्तार बेसप्लेट का सबसे बायां स्लॉट एक बिजली आपूर्ति मॉड्यूल रखता है। इसमें एक खुला बाड़ा है जो इसे स्थापित या हटाने में आसान बनाता है लेकिन यह इसे धूल या नमी जैसी चीजों के प्रति भी संवेदनशील बनाता है जो इसे नुकसान पहुंचा सकती हैं या इसके कामकाज को बाधित कर सकती हैं। इस बेसप्लेट में एक DIP स्विच भी है।

GE Fanuc Series 90-30 IC693CHS391 विस्तार बेसप्लेट को अपने दाहिने तरफ स्थित अपने 25-पिन महिला कनेक्टर और 700 मीटर तक लंबे केबल के साथ GE Series 90-30 रिमोट बेसप्लेट से जोड़ा जा सकता है। IC693CHS391 विस्तार बेसप्लेट में CPUs के लिए एक विशेष स्लॉट है, और इस बेसप्लेट को या तो एक CPU की मेजबानी करने की आवश्यकता है या PLC सिस्टम में एक अन्य बेसप्लेट से कनेक्ट होने की आवश्यकता है जो एक CPU की मेजबानी करता है। विभिन्न Series 90-30 CPUs IC693CHS391 विस्तार बेसप्लेट जैसे विभिन्न संख्या में विस्तार बेसप्लेट को समायोजित कर सकते हैं। कुछ Series 90-30 CPUs एक बार में 4 बेसप्लेट को समायोजित कर सकते हैं जबकि अन्य एक बार में 7 बेसप्लेट तक की मेजबानी कर सकते हैं। IC693CHS391 विस्तार बेसप्लेट एक कंप्यूटर से कनेक्ट हो सकता है यदि यह एक PCI कार्ड का उपयोग करता है।

रिमोट बेसप्लेट से कनेक्ट होने के लिए, IC693CHS391 विस्तार बेसप्लेट को 700 फीट से कम लंबाई के केबल की आवश्यकता होती है। बेसप्लेट का उपयोग एक ही इकाई के रूप में नहीं किया जा सकता है। इसे या तो PLC डिवाइस या एक पर्सनल कंप्यूटर से जोड़ा जा सकता है जो PCI कार्ड का उपयोग कर रहा है। यह उपयोग किए गए CPUs के मॉडल के आधार पर एक बार में 7 CPUs तक कनेक्ट हो सकता है। IC693CHS391 बेसप्लेट को PLC या CPU के लेआउट के आधार पर लंबवत या क्षैतिज रूप से माउंट किया जा सकता है। पर्यावरणीय तापमान हमेशा निर्दिष्ट सीमा में होना चाहिए। प्लेट को पानी के छींटों और धूल, गंदगी और हानिकारक रसायनों के स्रोतों से दूर रखा जाना चाहिए। IC693CHS391 बेसप्लेट कई वैश्विक पर्यावरणीय और औद्योगिक मानकों द्वारा प्रमाणित है।
