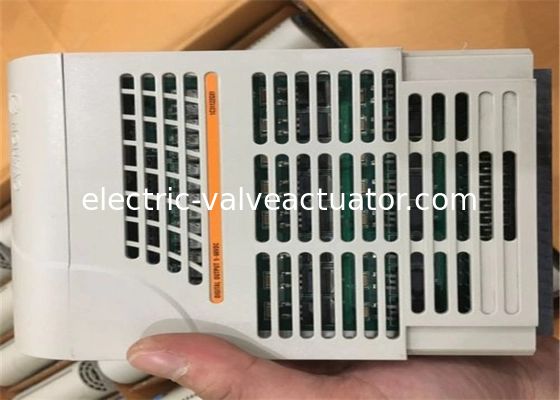

| ब्रांड नाम: | Westinghouse |
| मॉडल संख्या: | 1C31122G01 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |
ओवेशन कंट्रोलर सीधे 16 स्वतंत्र रूप से संचालित ओवेशन I/O शाखाओं तक समर्थन कर सकता है। लोकल I/O के लिए, सभी मॉड्यूल चार मानक कैबिनेट तक में रहते हैं, जिन्हें एक-दूसरे के बगल में रखा जाता है। सभी फील्ड वायरिंग इन कैबिनेट तक जाती है।
| ओवेशन लोकल I/O विनिर्देश | |
|---|---|
| प्रति कंट्रोलर अधिकतम शाखाएँ | 16 शाखाएँ |
| प्रति शाखा अधिकतम I/O मॉड्यूल | 8 मॉड्यूल |
| प्रति कंट्रोलर अधिकतम I/O मॉड्यूल | 128 मॉड्यूल |
| अधिकतम लोकल I/O बस लंबाई | 20 मीटर (60 फीट) |
रिडंडेंट ओवेशन I/O मॉड्यूल को मानक ओवेशन I/O मॉड्यूल के समान तरीके से स्थापित किया जाता है, लेकिन आसन्न शाखाओं में स्थित जोड़े में जुड़े होते हैं।
मॉड्यूल जोड़े अपने व्यक्तित्व मॉड्यूल इंटरकनेक्शन के माध्यम से स्वास्थ्य, स्थिति और I/O जानकारी का आदान-प्रदान करते हैं। यह दृष्टिकोण उपयोगकर्ता को प्राथमिक I/O बेस पर एक ही टर्मिनल ब्लॉक में फील्ड टर्मिनेशन को वायर करके I/O रिडंडेंसी का लाभ उठाने की अनुमति देता है, जिसके लिए किसी विशेष नियंत्रण रणनीति कॉन्फ़िगरेशन की आवश्यकता नहीं होती है।
I/O कॉन्फ़िगरेशन के समय रिडंडेंसी लागू की जाती है, और सामान्य संचालन के दौरान, ओवेशन सिस्टम स्वचालित रूप से दोनों मॉड्यूल के I/O चैनलों को पढ़ता और तुलना करता है और यह निर्धारित करता है कि किस मान का उपयोग करना है। जब कोई खराबी का पता चलता है तो सिस्टम स्वचालित रूप से बैकअप मॉड्यूल पर स्विच हो जाता है जिससे प्रक्रिया इनपुट या आउटपुट की विश्वसनीयता और उपलब्धता बढ़ जाती है।
पूर्ण विवरण के लिए ओवेशन रिडंडेंट I/O ओवरव्यू डेटा शीट देखें।
| विनिर्देश | मान |
|---|---|
| अधिकतम रिमोट नोड | 8 नोड |
| प्रति नोड अधिकतम I/O मॉड्यूल | 64 (प्रत्येक शाखा के लिए 8 मॉड्यूल के साथ 8 शाखाएँ) |
| प्रति कंट्रोलर अधिकतम I/O मॉड्यूल | 512 मॉड्यूल |
| रिमोट I/O बस कॉन्फ़िगरेशन | एक मालिकाना प्रोटोकॉल के साथ 10 BASE-FL ईथरनेट भौतिक परत |
| रिमोट I/O चक्र समय | <100 माइक्रोसेकंड (कोई रिपीटर्स नहीं) |
| मानक रिमोट संचार मीडिया | फाइबर ऑप्टिक |
| 850 एनएम फाइबर-ऑप्टिक मीडिया के लिए अधिकतम केबल लंबाई | 4 किमी। रिपीटर्स के साथ 6 किमी की दूरी हासिल की जा सकती है (अधिकतम दो रिपीटर्स) |
