| ब्रांड नाम: | ABB |

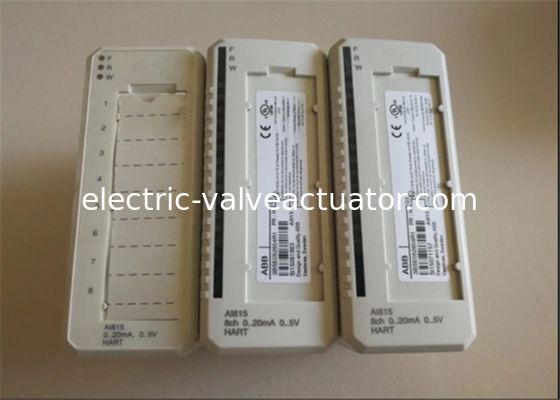

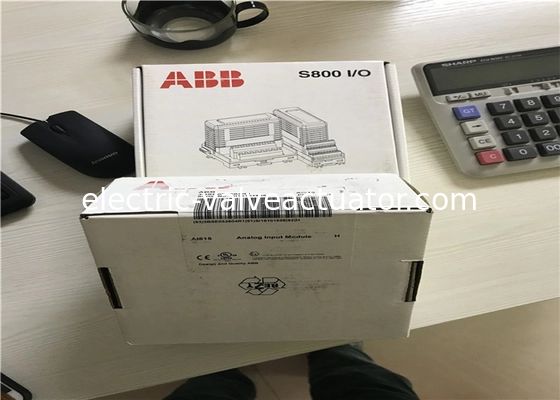

| मॉडल संख्या: | AI815 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |
| प्रकार | अनुरूप इनपुट |
|---|---|
| संकेत विनिर्देशन | 0..20 मा, 4..20 मा, 0..5 वी, 1..5 वी |
| अनुच्छेद संख्या | 3BSE052604R1 |
| चैनल की संख्या | 8 |
| संकेत प्रकार | एकध्रुवीय एकल समाप्त |
| हार्ट | हाँ |
| सो | नहीं |
| फालतूपन | नहीं |
| उच्च एकात्मता | नहीं |
| आंतरिक सुरक्षा | नहीं |
| यांत्रिकी | S800 |
| संकल्प | 12 बिट |
|---|---|
| इनपुट प्रतिबाधा | 10 एम g (वोल्टेज इनपुट) २५० ((वर्तमान इनपुट incl। PTC) |
| एकांत | ग्रुप वाइज जमीन से अलग हो गया |
| के तहत/अधिक सीमा | 0 / +15% |
| गलती | अधिकतम। 0.1% |
| तापमान बहाव | अधिकतम। 50 पीपीएम/डिग्री सेल्सियस |
| इनपुट फ़िल्टर (वृद्धि समय 0-90%) | 290 एमएस |
| अद्यतन चक्र काल | 10 एमएस |
| वर्तमान सीमा | वर्तमान सीमित ट्रांसमीटर शक्ति में निर्मित |
| अधिकतम क्षेत्र केबल लंबाई | 600 मीटर (656 गज) |
| NMRR, 50Hz, 60Hz | > 40 डीबी |
| रेटेड इन्सुलेशन वोल्टेज | 50 वी |
| ढांकता हुआ परीक्षण वोल्टेज | 500 वी एसी |
| शक्ति का अपव्यय | 3.5 डब्ल्यू |
| वर्तमान खपत +5 वी मॉड्यूलबस | 100 मा |
| वर्तमान खपत +24 वी मॉड्यूलबस | अधिकतम। 265 एमए (22 मा + 1.32 * ट्रांसमीटर वर्तमान) |
| वर्तमान खपत +24 वी बाहरी | 50 मा |
| फ्रंट एलईडी | F (ault), r (un), w (arning) |
|---|---|
| पर्यवेक्षण | मॉड्यूल त्रुटि, यदि: एनालॉग रीड बैक, रेफरेंस वोल्टेज, आंतरिक बिजली की आपूर्ति, चेकसम, वॉचडॉग और मेमोरी त्रुटि बाहरी चैनल त्रुटि, यदि: बाहरी बिजली की आपूर्ति कम, ट्रांसमीटर बिजली त्रुटि |
| पर्यवेक्षण की स्थिति संकेत | मॉड्यूल त्रुटि, मॉड्यूल चेतावनी, चैनल त्रुटि |
| सी -मार्क | हाँ |
|---|---|
| विद्युत सुरक्षा | IEC 61131-2, UL 508 |
| खतरनाक स्थान | C1 Div 2 Culus, C1 ज़ोन 2 Culus, Atex Zone 2 |
| समुद्री प्रमाणन | बीवी, डीएनवी-जीएल, एलआर |
| संरक्षण रेटिंग | IP20 IEC60529 के अनुसार |
| संक्षारक वातावरण ISA-S71.04 | जी 3 |
| जलवायु संचालन की स्थिति | 0 से +55 ° C (भंडारण -40 से +70 ° C), RH = 5 से 95 % कोई संक्षेपण, IEC/EN 61131-2 |
| प्रदूषण का स्तर | डिग्री 2, IEC 60664-1 |
| यांत्रिक संचालन शर्तें | IEC/EN 61131-2 |
| ईएमसी | एन 61000-6-4, एन 61000-6-2 |
| ओवरवॉल्टेज श्रेणियां | IEC/EN60664-1, EN 50178 |
| उपस्कर वर्ग | IEC 61140 के अनुसार कक्षा I; (पृथ्वी संरक्षित) |
| अधिकतम परिवेश तापमान | 55 ° C (131 ° F), कॉम्पैक्ट MTU 40 ° C (104 ° F) में ऊर्ध्वाधर बढ़ते के लिए |
| आरओएचएस अनुकूल | एन 50581: 2012 |
| WEEE अनुपालन | निर्देश/2012/19/यूरोपीय संघ |
