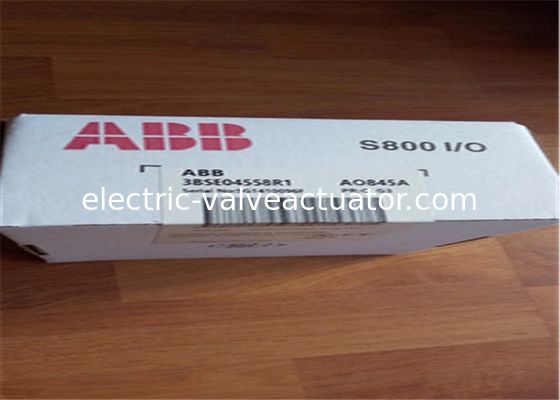

| ब्रांड नाम: | ABB |
| मॉडल संख्या: | AO845A |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |

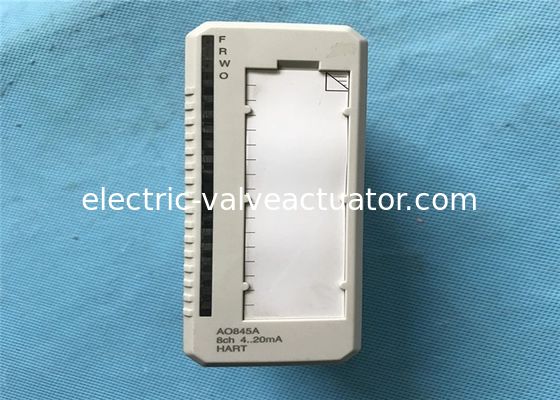

AO845/AO845A एनालॉग आउटपुट मॉड्यूल एकल या अतिरेक अनुप्रयोगों के लिए 8 एकध्रुवीय एनालॉग आउटपुट चैनलों है। मॉड्यूल स्वतः निदान चक्रबद्ध रूप से करता है। मॉड्यूल निदान में शामिल हैंः
| प्रकार | एनालॉग आउटपुट |
| सिग्नल विनिर्देश | 420 एमए |
| लेख संख्या | 3BSE045584R1 |
| चैनलों की संख्या | 8 |
| HART | हाँ |
| एसओई | नहीं |
| अपर्याप्तता | हाँ |
| उच्च अखंडता | नहीं |
| आंतरिक सुरक्षा | नहीं |
| यांत्रिकी | S800 |
| संकल्प | 12 बिट |
| अलगाव | भूमि से अलग समूह में |
| सीमा के नीचे/अतिरिक्त | ±15% |
| आउटपुट भार | अधिकतम 750 Ω |
| त्रुटि | अधिकतम 0.1% |
| तापमान में उतार-चढ़ाव | अधिकतम 50 ppm/°C |
| उठने का समय | आउटपुट फ़िल्टर: 23 एमएस अक्षम करें, अधिकतम 4 एमए / 12.5 एमएस सक्षम करें |
| इनपुट फ़िल्टर (उदय समय 0-90%) | 23 एमएस (0-90%), अधिकतम 4 एमए / 12.5 एमएस |
| अद्यतन चक्र समय | 10 एमएस |
| वर्तमान सीमित करना | शॉर्ट सर्किट प्रूफ वर्तमान सीमित आउटपुट |
| अधिकतम फील्ड केबल लंबाई | 600 मीटर (656 गज) |
| नामित इन्सुलेशन वोल्टेज | 50 वी |
| डायलेक्ट्रिक परीक्षण वोल्टेज | 500 वी एसी |
| शक्ति अपव्यय | टाइप. 3.5 W |
| वर्तमान खपत +5 वी मॉड्यूलबस | अधिकतम 125 एमए |
| विद्युत खपत +24 V बाहरी | 218 mA |
| सीई चिह्न | हाँ |
| विद्युत सुरक्षा | आईईसी 61131-2, यूएल 508 |
| खतरनाक स्थान | C1 Div2 cULus, C1 ज़ोन2 cULus, ATEX ज़ोन 2 |
| समुद्री प्रमाणन | बीवी, डीएनवी-जीएल, एलआर |
| सुरक्षा रेटिंग | आईईसी 60529 के अनुसार IP20 |
| संक्षारक वातावरण ISA-S71.04 | G3 |
| जलवायु परिचालन स्थितियां | 0 से +55 °C (स्टोरेज -40 से +70 °C), RH=5 से 95% कोई संघनक नहीं, IEC/EN 61131-2 |
| प्रदूषण की डिग्री | स्तर 2, आईईसी 60664-1 |
| यांत्रिक परिचालन स्थितियाँ | IEC/EN 61131-2 |
| ईएमसी | एन 61000-6-4 और एन 61000-6-2 |
| ओवरवोल्टेज श्रेणियाँ | IEC/EN 60664-1, EN 50178 |
| उपकरण वर्ग | IEC 61140 के अनुसार वर्ग I; (पृथ्वी संरक्षित) |
| अधिकतम परिवेश का तापमान | 55 °C (131 °F), कॉम्पैक्ट MTU में ऊर्ध्वाधर माउंट के लिए 40 °C (104 °F) |
| RoHS अनुपालन | एन 50581:2012 |
| WEEE अनुपालन | दिशानिर्देश 2012/19/EU |
