| ब्रांड नाम: | ABB |
| मॉडल संख्या: | DI814 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |
| विशेषता | मूल्य |
|---|---|
| रेटेड इन्सुलेशन वोल्टेज | 50V |
| डाईइलेक्ट्रिक टेस्ट वोल्टेज | 500VAC |
| करंट खपत +5 V मॉड्यूलबस | 70mA |
| पावर डिसिपेशन | 1.6W |

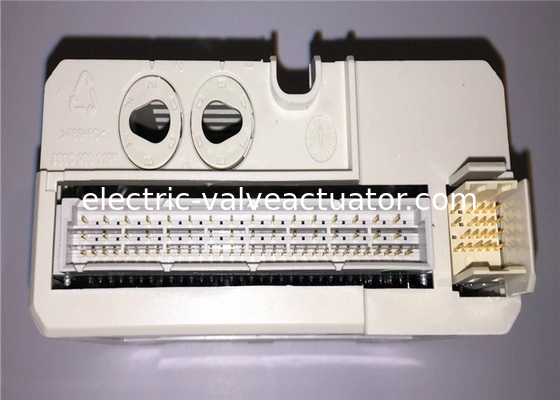

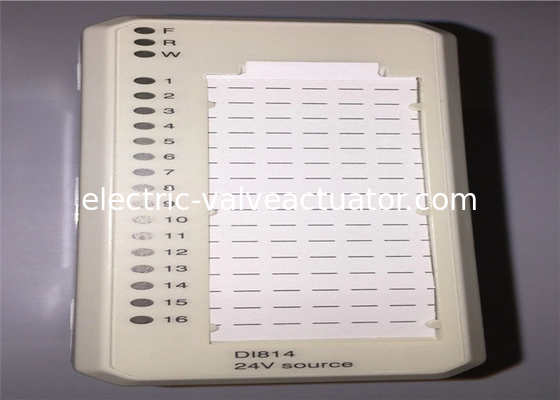

ABB DI814 3BUR001454R1 डिजिटल इनपुट मॉड्यूल में 18 से 30 वोल्ट DC की इनपुट वोल्टेज रेंज है जिसमें 24 V पर 6 mA का इनपुट करंट सोर्स है। इनपुट को दो अलग-अलग आइसोलेटेड समूहों में विभाजित किया गया है जिसमें आठ चैनल और प्रत्येक समूह में एक वोल्टेज पर्यवेक्षण इनपुट है।
प्रत्येक इनपुट चैनल में करंट लिमिटिंग घटक, EMC सुरक्षा घटक, इनपुट स्थिति संकेत LED और ऑप्टिकल आइसोलेशन बैरियर शामिल हैं। यदि वोल्टेज गायब हो जाता है तो प्रक्रिया वोल्टेज पर्यवेक्षण इनपुट चैनल त्रुटि संकेत प्रदान करता है। त्रुटि संकेत को मॉड्यूलबस के माध्यम से पढ़ा जा सकता है।
| CE चिह्न | हाँ |
| विद्युत सुरक्षा | IEC 61131-2, UL 508 |
| खतरनाक स्थान | C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
| समुद्री प्रमाणन | ABS, BV, DNV-GL, LR, RS, CCS |
| सुरक्षा रेटिंग | IEC60529 के अनुसार IP20 |
| संक्षारक वातावरण ISA-S71.04 | G3 |
| जलवायु परिचालन स्थितियाँ | 0 से +55 °C (भंडारण -40 से +70 °C), RH=5 से 95 % कोई संघनन नहीं, IEC/EN 61131-2 |
| प्रदूषण डिग्री | डिग्री 2, IEC 60664-1 |
| यांत्रिक परिचालन स्थितियाँ | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 और EN 61000-6-2 |
| ओवरवॉल्टेज श्रेणियाँ | IEC/EN 60664-1, EN 50178 |
| उपकरण वर्ग | IEC 61140 के अनुसार कक्षा I; (पृथ्वी संरक्षित) |
| अधिकतम परिवेश तापमान | 55 °C (131 °F), कॉम्पैक्ट MTU 40 °C (104 °F) में ऊर्ध्वाधर माउंटिंग के लिए |
| RoHS अनुपालन | EN 50581:2012 |
| WEEE अनुपालन | DIRECTIVE/2012/19/EU |
| प्रकार | डिजिटल इनपुट |
| सिग्नल विनिर्देश | 24 V d.c. |
| लेख संख्या | 3BUR001454R1 |
| चैनलों की संख्या | 16 |
| सिग्नल प्रकार | करंट सोर्सिंग |
| HART | नहीं |
| SOE | नहीं |
| अनावश्यकता | नहीं |
| उच्च अखंडता | नहीं |
| आंतरिक सुरक्षा | नहीं |
| यांत्रिकी | S800 |
| इनपुट वोल्टेज रेंज, "0" | -30..5 V |
| इनपुट वोल्टेज रेंज, "1" | 15..30 V |
| इनपुट प्रतिबाधा | 3.5 kΩ |
| अलगाव | ग्राउंड से समूहवार अलग, 8 चैनलों के साथ 2 समूह |
| फ़िल्टर समय (डिजिटल, चयन योग्य) | 2, 4, 8, 16 ms |
| करंट लिमिटिंग | MTU द्वारा सेंसर पावर को करंट सीमित किया जा सकता है |
| अधिकतम फ़ील्ड केबल लंबाई | 600 मीटर (656 गज) |
| रेटेड इन्सुलेशन वोल्टेज | 50 V |
| डाईइलेक्ट्रिक टेस्ट वोल्टेज | 500 V a.c. |
| पावर डिसिपेशन | Typ. 1.8 W |
| करंट खपत +5 V मॉड्यूलबस | 50 mA |
| करंट खपत +24 V मॉड्यूलबस | 0 |
| करंट खपत +24 V बाहरी | 0 |
