| ब्रांड नाम: | AB |
| मॉडल संख्या: | 1746-OA8 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |
| विशेषता | मूल्य |
|---|---|
| प्रकार | डिजिटल संपर्क आउटपुट मॉड्यूल |
| आउटपुट प्रकार | एन.ओ. रिले संपर्क |

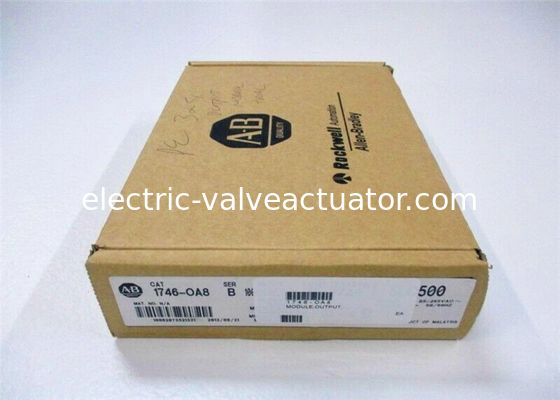

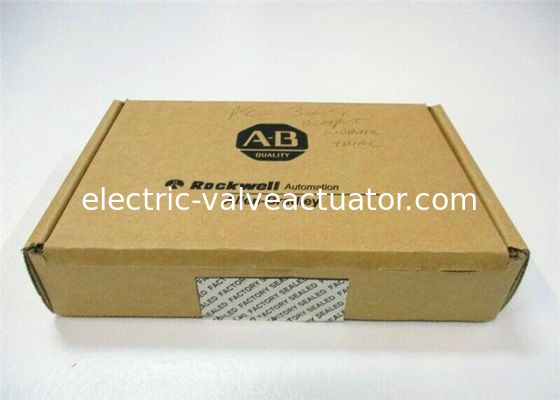

AB 1746-OA8 एक SLC 500 डिजिटल AC आउटपुट मॉड्यूल है। इस डिजिटल AC आउटपुट मॉड्यूल में 85-265 वोल्ट AC की वोल्टेज रेंज और 8 आउटपुट हैं। इसमें 185 मिलीएम्प्स का बैकप्लेन करंट (5 वोल्ट) है।
AB द्वारा 1746-OA8 SLC 500 डिजिटल AC आउटपुट मॉड्यूल एक AC आउटपुट मॉड्यूल है जिसमें 8 आउटपुट हैं और इसे SLC 500 I/O चेसिस पर किसी भी स्लॉट में स्थापित किया जा सकता है। इसमें 47-63 हर्ट्ज पर 85 और 265V AC के बीच एक AC परिचालन वोल्टेज रेंज है और 5.0V DC पर 0.185A और 24V DC पर 0A का बैकप्लेन करंट है। आउटपुट पॉइंट पर विद्युत संकेतों में ON के लिए अधिकतम लोड-निर्भर विलंब समय 1ms और OFF मोड के लिए 11.0ms होता है। 1746-OA8 में अपने OFF स्टेट में अधिकतम रिसाव करंट 2mA होता है और प्रत्येक आउटपुट पॉइंट पर न्यूनतम करंट लोड 10mA होता है।
प्रत्येक आउटपुट पॉइंट पर अधिकतम करंट 1A है जो 60 °C पर 0.5A तक गिर जाता है और 1746-OA8 मॉड्यूल पर कुल करंट 8A है लेकिन यह 60 °C पर 4A तक गिर सकता है। इसमें OFF स्टेट में 1A पर 1.50V का ड्रॉप वोल्टेज है और मॉड्यूल में 25ms के लिए 10A का आउटपुट करंट सर्ज है। 1746-OA8 का फ़ैक्टरी-निर्धारित परिचालन तापमान 0 और 60 °C (32 और 140 °F) के बीच गिरता है और इसका उपयोग 5-95% गैर-संघनित सापेक्षिक आर्द्रता में किया जाना चाहिए और इसे 40 और 85 °C (-40 और 185 °F) के बीच तापमान पर संग्रहीत किया जाना चाहिए। यह 57-2000 हर्ट्ज पर 2.5G के परिचालन कंपन का सामना करने के लिए बनाया गया है और यह 30G का शॉक रेटिंग बनाए रख सकता है। 1746-OA8 में NEMA मानक ICS 2-230 शोर प्रतिरक्षा है और यह UL और CSA-प्रमाणित है।
| निर्माता | रॉकवेल ऑटोमेशन |
|---|---|
| ब्रांड | AB |
| पार्ट नंबर/कैटलॉग नंबर | 1746-OA8 |
| सीरीज़ | SLC 500 |
| मॉड्यूल प्रकार | डिजिटल AC आउटपुट मॉड्यूल |
| वोल्टेज रेंज | 85-265 वोल्ट AC |
| आउटपुट | 8 |
| 30 सेल्सियस पर करंट/आउटपुट | 1 एम्पीयर |
| 60 सेल्सियस पर करंट/आउटपुट | 0.5 एम्पीयर |
| बैकप्लेन करंट (5 वोल्ट) | 185 मिलीएम्प्स |
| करंट/मॉड्यूल (30 सेल्सियस) | 8 एम्पीयर |
| अनुप्रयोग | सामान्य प्रयोजन |
| चरण प्रतिक्रिया | 60 मिलीसेकंड अंदर, 2.5 मिलीसेकंड बाहर |
