| ब्रांड नाम: | AB |
| मॉडल संख्या: | 1747-ASB |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |

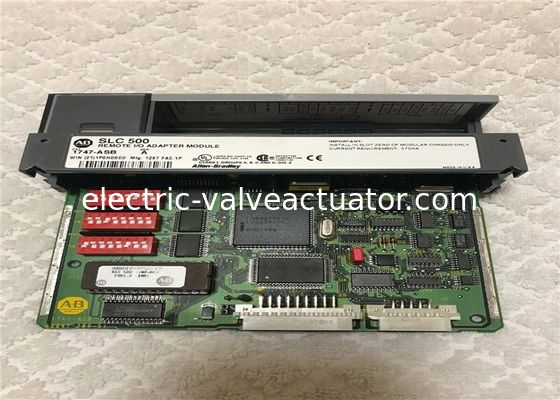

AB 1747-ASB एक SLC 500 I/O एडाप्टर मॉड्यूल है। इस I/O एडाप्टर मॉड्यूल में एक यूनिवर्सल रिमोट I/O एडाप्टर कम्युनिकेशन पोर्ट है और इसकी कम्युनिकेशन दर 57.6, 115 या 230 किलोबिट/सेकंड है।
AB 1747-ASB एक रिमोट I/O एडाप्टर मॉड्यूल है जो SLC 500 सिस्टम का हिस्सा है। यह रिमोट I/O के माध्यम से SLC या PLC स्कैनर और विभिन्न 1746 I/O मॉड्यूल के बीच एक संचार लिंक स्थापित करता है। रिमोट I/O लिंक में एक मास्टर डिवाइस यानी एक SLC या PLC स्कैनर और एक या अधिक स्लेव डिवाइस शामिल हैं जो एडाप्टर हैं।
SLC या PLC इमेज टेबल को I/O मॉड्यूल इमेज-मैपिंग सीधे अपने चेसिस से मिलती है। इमेज मैपिंग के लिए, यह असतत और ब्लॉक ट्रांसफर दोनों का समर्थन करता है। 1747-ASB कुशल इमेज उपयोग के साथ 1/2-स्लॉट, 1-स्लॉट और 2-स्लॉट एड्रेसिंग के लिए समर्थन करता है। इसे SLC 500 प्रोसेसर के साथ चेसिस में स्थापित किया गया है और यह चेसिस में I/O को स्कैन करता है।
1747-ASB मॉड्यूल में 5V पर 375 mA बैकप्लेन करंट और 24V पर 0 mA है। इसमें न्यूनतम और अधिकतम थर्मल अपव्यय 1.875 W है। यह 3040 मीटर तक की दूरी पर I/O डेटा का संचार कर सकता है और यह 57.6K, 115.2K और 230.4K बॉड दरों का समर्थन करता है। यह उपयोगकर्ता-चयनित 32 तार्किक समूहों तक की इमेज आकार की अनुमति देता है और यह 30 चेसिस स्लॉट तक को नियंत्रित करता है।
1747-ASB गैर-वाष्पशील मेमोरी और 32 एडाप्टर तक विस्तारित नोड क्षमता भी प्रदान करता है। वायरिंग के लिए, बेल्डेन 9463 या इसी तरह की श्रेणी की केबल का उपयोग किया जाना चाहिए, और इसके लिए किसी उपयोगकर्ता प्रोग्रामिंग की आवश्यकता नहीं होती है। यह रिमोट I/O लिंक और प्रोसेसर के बीच कनेक्शन के लिए 6-पिन फीनिक्स कनेक्टर का उपयोग करता है।
1747-ASB मॉड्यूल सभी SLC 501 I/O मॉड्यूल जैसे बेसिक मॉड्यूल, प्रतिरोध मॉड्यूल, हाई-स्पीड काउंटर मॉड्यूल आदि का समर्थन करता है। समस्या निवारण और संचालन के लिए, इसमें ऑपरेटिंग स्थिति और त्रुटियों को प्रदर्शित करने के लिए बेहतर क्षमता के साथ तीन 7-सेगमेंट डिस्प्ले हैं। 1747-ASB का उपयोग एक औद्योगिक वातावरण में करने का इरादा है और यह एक NEMA मानक शोर प्रतिरक्षा प्रदान करता है।
