| ब्रांड नाम: | ABB |
| मॉडल संख्या: | TU841 3BSE020848R11 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |

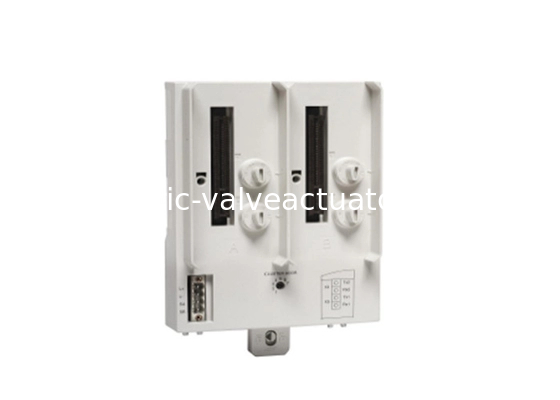

TU841 एक मॉड्यूल टर्मिनेशन यूनिट (MTU) है जो ऑप्टिकल मॉड्यूलबस मॉड्यूल TB840/TB840A के रिडंडेंट कॉन्फ़िगरेशन के लिए है, जिसका उपयोग गैर-रिडंडेंट I/O के साथ किया जाता है।
एमटीयू एक निष्क्रिय इकाई है जिसमें बिजली की आपूर्ति के लिए कनेक्शन, एक इलेक्ट्रिकल मॉड्यूलबस, दो टीबी840/टीबी840ए और क्लस्टर एड्रेस (1 से 7) सेटिंग के लिए एक रोटरी स्विच है।
चार यांत्रिक कुंजी, प्रत्येक स्थिति के लिए दो, मॉड्यूल के सही प्रकार के लिए एमटीयू को कॉन्फ़िगर करने के लिए उपयोग किए जाते हैं। प्रत्येक कुंजी में छह स्थिति होती है, जो कुल 36 विभिन्न कॉन्फ़िगरेशन देती है।विन्यास एक स्क्रूड्राइवर के साथ बदला जा सकता है.
समापन इकाई TU840 TB840/TB840A को अतिरेक I/O से जोड़ती है। समापन इकाई TU841 TB840/TB840A को गैर-अतिरेक I/O से जोड़ती है।
| प्रोटोकॉल | एबीबी का मॉड्यूलबस |
| लेख संख्या | 3BSE020848R11 |
| स्वामी या दास | लागू नहीं |
| लाइन रिडंडेंसी | हाँ |
| गर्म स्वैप | नहीं |
| प्रकार | अतिरिक्त TB840/TB840A, एकल I/O, एकल शक्ति |
| पावर इनपुट | 24 वी डीसी (19.2 - 30 वी) |
| घुड़सवार | ऊर्ध्वाधर या क्षैतिज |
| 24 वी की खपत | नहीं |
| मॉड्यूलबस वर्तमान वितरण | अधिकतम 5 वी 1.5 ए 24 V 1.5 A |
| यांत्रिक कुंजी | 36 विभिन्न संयोजन |
| स्वीकार्य तार आकार | ठोसः 0.2 - 2.5 मिमी2 स्ट्रैंडः 0.2 -2.5 मिमी2, 24 -12 AWG अनुशंसित टोक़ः 0.5 एनएम |
| नामित इन्सुलेशन वोल्टेज | 50 वी |
| संवादात्मक परीक्षण वोल्टेज | 500 वी एसी |
| शक्ति अपव्यय | 2.0 W |
| तापमान, परिचालन | 55°C (131°F) क्षैतिज घुड़सवार 40°C (104°F) ऊर्ध्वाधर घुड़सवार |
| तापमान, भंडारण | -25°C (-13°F) से +70°C (158°F) |
| उपकरण वर्ग | IEC 60536 के अनुसार वर्ग 1 (पृथ्वी संरक्षित) |
| प्रवेश सुरक्षा | आईईसी 60529 के अनुसार IP20 |
| सीई-चिह्न | हाँ |
| विद्युत सुरक्षा | कूलस |
| खतरनाक स्थान | cULus खतरनाक स्थान वर्ग 1 क्षेत्र 2, एटीएक्स क्षेत्र 2 |
| समुद्री प्रमाणपत्र | एबीएस, बीवी, डीएनवी-जीएल, एलआर, आरएस, सीसीएस |
| RoHS अनुपालन | एन 50581:2012 |
| WEEE अनुपालन | दिशानिर्देश 2012/19/EU |
| ऊँचाई | 186 मिमी (7.32 इंच) समावेशी ताला |
| चौड़ाई | 124 मिमी (4.88 इंच) |
| गहराई | 47 मिमी (1.85 इंच) |
| वजन (आधार सहित) | 0.45 किलोग्राम (0.99 पाउंड) |
