| ब्रांड नाम: | ABB |
| मॉडल संख्या: | 3BSE018103R1 CI853K01 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |
| आई/ओ करंट, डीसी: | 500 एमए |
| 24 वी खपत प्रकार | 140 एमए |
| तापमान, परिचालन | 0 से +55 °C |
| तापमान, भंडारण | -25 से +70 °C |

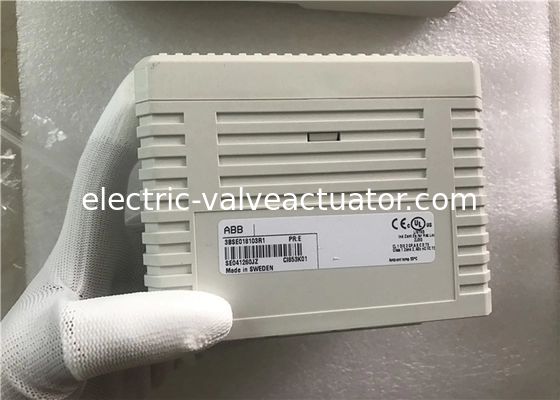

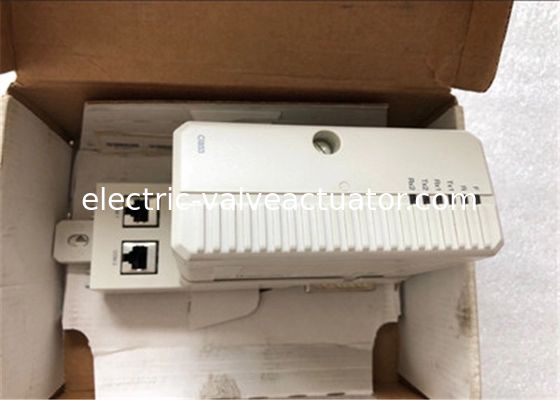

डिजिटल आईओ मॉड्यूल 3BSE018103R1 CI853K01 मॉड्यूल प्रोटोकॉल ABB
CI853 RS-232 मॉड्यूल प्रोटोकॉलः
COMLI का उपयोग COM3 पोर्ट और वैकल्पिक रूप से CI853 पोर्ट पर किया जा सकता है। फाइबर ऑप्टिक कन्वर्टर का उपयोग करके केबल की लंबाई काफी बढ़ाई जा सकती है (कई किलोमीटर तक) ।RS-232C COMLI के साथ धारावाहिक संचार के लिए उपयोग किया जाने वाला मानक संचार इंटरफ़ेस है. CI853 हॉट स्वैप का समर्थन करता है. COMLI नियंत्रकों के बीच डेटा संचरण के लिए एक एबीबी प्रोटोकॉल है. यह अर्ध-डुप्लेक्स में असिंक्रोनस मास्टर/स्लेव संचार के लिए डिज़ाइन किया गया है.COMLI प्रोटोकॉल एप्लिकेशन से नियंत्रित डायल-अप मॉडेम का समर्थन करता है. CI853 COMLI में मास्टर/स्लेव मोड दोनों का समर्थन करता है.
मॉडबस आरटीयू एक मानक प्रोटोकॉल है जो उपयोग में आसानी और विश्वसनीयता के कारण व्यापक रूप से फैला हुआ है। मॉडबस आरटीयू एक खुला,मास्टर/स्लेव आर्किटेक्चर से व्युत्पन्न सीरियल (RS-232 या RS-485) प्रोटोकॉल जो आधा डुप्लेक्स मोड में सूचनाओं का आदान-प्रदान करता है. Modbus कार्यक्षमता को AC 800M और CI853 के COM पोर्ट दोनों पर कॉन्फ़िगर किया जा सकता है. मॉड्यूल रिडंडेंसी MODBUS RTU में उपलब्ध नहीं है. CI853 केवल MODBUS RTU में मास्टर मोड का समर्थन करता है.
| प्रोटोकॉल | COMLI और MODBUS RTU |
| लेख संख्या | 3BSE018103R1 (CI853K01) |
| स्वामी या दास | स्वामी / दास |
| चैनलों की संख्या | 2 |
| संचरण गति | 75 - 19 200 बी/एस |
| लाइन रिडंडेंसी | हाँ |
| मॉड्यूल रिडंडेंसी | हाँ |
| गर्म स्वैप | हाँ |
| HI नियंत्रक के साथ प्रयोग किया जाता है | हाँ |
| सीईएक्स बस पर अधिकतम इकाइयाँ | 12 |
| कनेक्टर | आरजे-45 महिला (8-पिन) |
| 24 वी की खपत | 100 एमए |
| तापमान, परिचालन | +5 से +55 °C (+41 से +131 °F) |
| तापमान, भंडारण | -40 से +70 °C (-40 से +158 °F) |
| सुरक्षा वर्ग | एन 60529, आईईसी 529 के अनुसार आईपी 20 |
| सीई-चिह्न | हाँ |
| समुद्री प्रमाणपत्र | एबीएस, बीवी, डीएनवी-जीएल, एलआर, आरएस, सीसीएस |
| RoHS अनुपालन | एन 50581:2012 |
| WEEE अनुपालन | दिशानिर्देश 2012/19/EU |
| ऊँचाई | 185 मिमी (7.3 इंच) |
| चौड़ाई | 59 मिमी |
| गहराई | 127.5 मिमी (5.0 इंच) |
| वजन (आधार सहित) | 700 ग्राम (1.5 पाउंड) |
