| ब्रांड नाम: | ABB |
| मॉडल संख्या: | TU849 3BSE042560R1 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |
| विशेषता | मूल्य |
|---|---|
| 24 वी खपत प्रकार | 140 एमए |
| आई/ओ करंट, डीसी | 500 एमए |
| तापमान, परिचालन | 0 से +55 °C |
| तापमान, भंडारण | -25 से +70 °C |

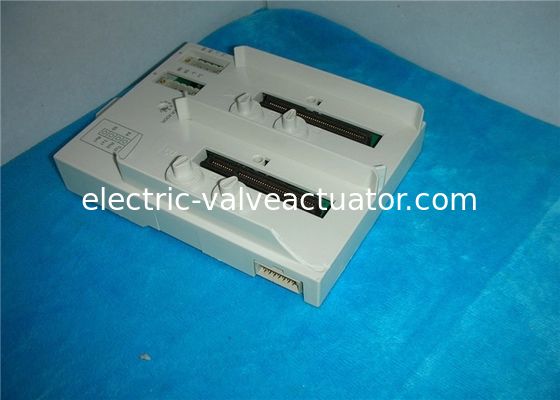

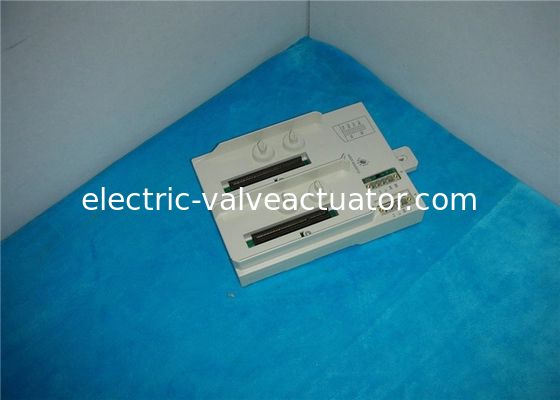

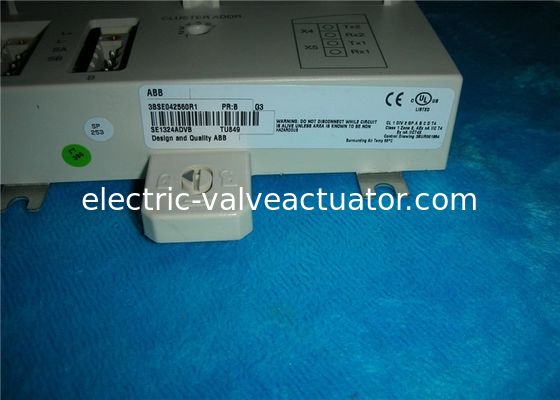

टीयू849 एक मॉड्यूल टर्मिनेशन यूनिट (एमटीयू) है जो ऑप्टिकल मॉड्यूलबस मॉड्यूल टीबी840/टीबी840ए के रिडंडेंट कॉन्फ़िगरेशन के लिए है।
एमटीयू एक निष्क्रिय इकाई है जिसमें डबल पावर सप्लाई के लिए कनेक्शन हैं, प्रत्येक मॉडेम के लिए एक, एक इलेक्ट्रिकल मॉड्यूलबस, दो टीबी840/टीबी840ए और क्लस्टर एड्रेस (1 से 7) सेटिंग के लिए एक रोटरी स्विच।
चार यांत्रिक कुंजी, प्रत्येक स्थिति के लिए दो, मॉड्यूल के सही प्रकार के लिए एमटीयू को कॉन्फ़िगर करने के लिए उपयोग किए जाते हैं। प्रत्येक कुंजी में छह स्थिति होती है, जो कुल 36 विभिन्न कॉन्फ़िगरेशन देती है।विन्यास एक स्क्रूड्राइवर के साथ बदला जा सकता है.
एमटीयू को मानक डीआईएन रेल पर लगाया जा सकता है। इसमें एक यांत्रिक ताला है जो एमटीयू को डीआईएन रेल से लॉक करता है। ताला एक स्क्रूड्राइवर के साथ लॉक / अनलॉक किया जा सकता है।
टर्मिनेशन यूनिट TU848 में अलग-अलग पावर सप्लाई कनेक्शन हैं और यह TB840/TB840A को रिडंडेंट I/O से जोड़ती है।टर्मिनेशन यूनिट TU849 में अलग-अलग पावर सप्लाई कनेक्शन होते हैं और TB840/TB840A को गैर-अनावश्यक I/O से जोड़ता है.
| प्रोटोकॉल | एबीबी का मॉड्यूलबस |
| लेख संख्या | 3BSE042560R1 |
| स्वामी या दास | लागू नहीं |
| लाइन रिडंडेंसी | हाँ |
| गर्म स्वैप | नहीं |
| प्रकार | अतिरिक्त TB840/TB840A, एकल I/O, दोहरी शक्ति |
| पावर इनपुट | 24 वी डी.सी. (19.2 -30 वी) |
| घुड़सवार | ऊर्ध्वाधर या क्षैतिज |
| कनेक्टर | नहीं |
| 24 वी की खपत | नहीं |
| मॉड्यूलबस वर्तमान वितरण | अधिकतम 5 वी 1.5 ए 24 V 1.5 A |
| यांत्रिक कुंजी | 36 विभिन्न संयोजन |
| स्वीकार्य तार आकार | ठोसः 0.2 - 2.5 मिमी2 स्ट्रैंडः 0.2 -2.5 मिमी2, 24 -12 AWG अनुशंसित टोक़ः 0.5 एनएम |
| नामित इन्सुलेशन वोल्टेज | 50 वी |
| संवादात्मक परीक्षण वोल्टेज | 500 वी एसी |
| शक्ति अपव्यय | 2.5 W |
| तापमान, परिचालन | 55°C (131°F) क्षैतिज माउंट 40°C (104°F) ऊर्ध्वाधर स्थापित |
| तापमान, भंडारण | -25°C (-13°F) से +70°C (158°F) |
| उपकरण वर्ग | IEC 60536 के अनुसार वर्ग 1 (पृथ्वी संरक्षित) |
| प्रवेश सुरक्षा | आईईसी 60529 के अनुसार IP20 |
| सीई-चिह्न | हाँ |
| विद्युत सुरक्षा | कूलस |
| खतरनाक स्थान | cULus खतरनाक स्थान वर्ग 1 क्षेत्र 2, एटीएक्स क्षेत्र 2 |
| समुद्री प्रमाणपत्र | ABS, BV, DNV-GL, LR, RS |
| RoHS अनुपालन | एन 50581:2012 |
| WEEE अनुपालन | दिशानिर्देश 2012/19/EU |
| ऊँचाई | 186.5 मिमी (7.34 इंच) लॉक सहित |
| चौड़ाई | 124 मिमी (4.88 इंच) |
| गहराई | 47 मिमी (1.85 इंच) |
| वजन (आधार सहित) | 0.45 किलोग्राम (0.99 पाउंड) |
