| ब्रांड नाम: | ABB |
| मॉडल संख्या: | BC810K02 3BSE031155R1 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |
| गुण | कीमत |
|---|---|
| वज़न | 0.3 किग्रा (0.66 पाउंड)। |
| I/O वर्तमान, डीसी | 500ma |
| 24 वी खपत टाइप | 140 मा |
| तापमान, संचालन | 0 से +55 ° C |
| तापमान, भंडारण | -25 से +70 डिग्री सेल्सियस |

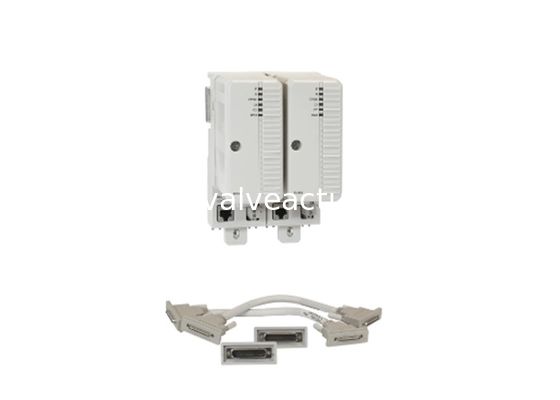

CEX-BUS यूनिट BC820 का उपयोग संचार इंटरफ़ेस इकाइयों के साथ ऑन-बोर्ड संचार बंदरगाहों को विस्तारित करने के लिए किया जाता है। CEX-BUS पर निरर्थक संचार इंटरफेस का उपयोग करना भी संभव है। BC820 CEX-BUS इंटरकनेक्शन यूनिट CEX-BUS को दो स्वतंत्र खंडों में 200 मीटर तक अलग करने का एक तरीका प्रदान करता है। यह निरर्थक संचार इंटरफेस के साथ प्रणालियों में उपलब्धता में सुधार करता है।
BC820 का उपयोग PM858, PM862, PM866 (PR.F या बाद में, जो PR: H या बाद में PM866K01 के लिए), और PM866A के साथ किया जा सकता है।
BC820 CEX-BUS के माध्यम से प्रोसेसर इकाई से संचालित होता है और बिजली की आपूर्ति के लिए अपने बाहरी कनेक्टर के माध्यम से अनावश्यक शक्ति के साथ CEX-BUS का समर्थन भी कर सकता है। BC820 RCU- लिंक को प्रसारित करता है और CEX-BUS और RCU- लिंक केबल की लंबाई 200 मीटर तक बढ़ाता है। CEX-BUS इंटरफेस की संख्या प्रत्येक BC820 के साथ 6 तक सीमित है।
आपको एक उपयुक्त लंबाई पर निम्नलिखित केबल प्रदान करने की आवश्यकता है (BC820K02 किट में शामिल नहीं):
केबलों के बारे में अधिक जानकारी के लिए 3BSE036351-* देखें
| अनुच्छेद संख्या | 3BSE071500R1 |
| फालतूपन | हाँ |
| उच्च एकात्मता | नहीं |
| प्रदर्शन | हॉट स्वैप समर्थित |
| बिजली की आपूर्ति | इनपुट्स ने एल+ और एल- 24 वी नाममात्र को नामित किया, 19.2 वी डीसी और 30 वी डीसी के बीच भिन्नता। |
| बिजली की खपत +24 वी टाइप/अधिकतम | 120 एमए विशिष्ट (200 एमए अधिकतम) |
| पावर अपव्यय टाइप। | 2.9 डब्ल्यू विशिष्ट |
| तापमान, संचालन | +5 से +55 ° C (+41 से +131 ° F) |
| तापमान, भंडारण | -40 से +70 ° C (-40 से +158 ° F) |
| सापेक्षिक आर्द्रता | 5 से 95 %, गैर-कंडेनसिंग |
| संरक्षण वर्ग | IP20 EN60529 के अनुसार, IEC 529 |
| सीई चिह्नांकन | हाँ |
| विद्युत सुरक्षा | उल्टेफिकेशन लंबित |
| खतरनाक स्थान | Culus Class 1, Zone 2, Aex Na IIC T4, EXNA IIC T4GC X |
| समुद्री प्रमाण पत्र | एबीएस, बीवी, डीएनवी-जीएल, एलआर |
| आरओएचएस अनुकूल | एन 50581: 2012 |
| WEEE अनुपालन | निर्देश/2012/19/यूरोपीय संघ |
| ऊंचाई | 185 मिमी (7.3 इंच) |
| चौड़ाई | 59 मिमी (2.9 इंच) |
| गहराई | 127.5 (5.0 इंच) |
| वज़न | 1.4 किग्रा (3.1 पाउंड) (BC820K02 पैकेज) |
