| ब्रांड नाम: | GE |
| मॉडल संख्या: | IC697CHS790 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |

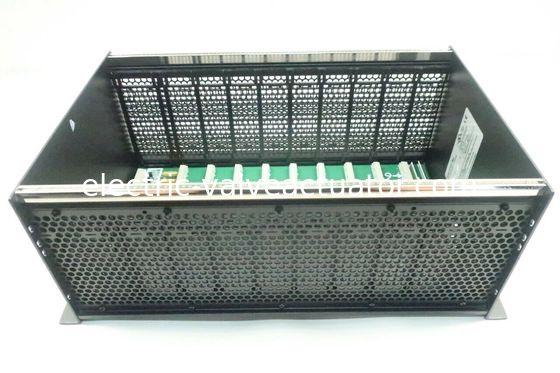

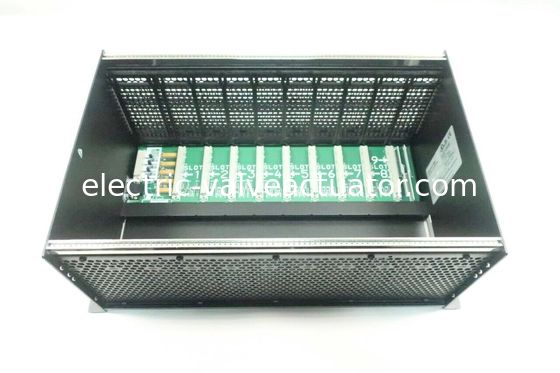

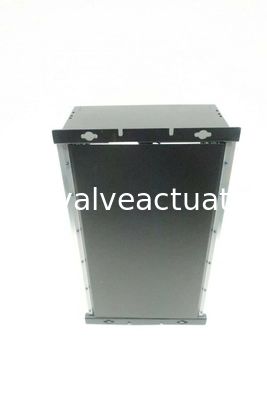

IC697CHS790 IC697 प्रोग्रामेबल कंट्रोलर के लिए एक 9-स्लॉट रियर माउंट है जिसका उपयोग CPU और I/O कॉन्फ़िगरेशन के लिए किया जाता है। सबसे बाईं ओर के मॉड्यूल स्थिति में स्थित मानक 9-स्लॉट रैक के लिए एक बिजली आपूर्ति की क्षमता है। IC697CHS790 रैक 10 इंच गहरे बाड़े में माउंट होता है जहां आमतौर पर पंखे की आवश्यकता नहीं होती है। रैक के आयाम 11.15" H x 19" W x 7.5" D हैं, जिसमें कंट्रोलर स्लॉट की चौड़ाई 1.6" W और आपूर्ति स्लॉट की चौड़ाई 2.4" W है। प्रत्येक रैक IC697 PLC के लिए बनाए गए रैक-प्रकार I/O के लिए एक स्लॉट सेंसिंग प्रदान करता है। I/O मॉड्यूल पर किसी भी स्विच या जम्पर की आवश्यकता नहीं है।
IC697CHS790 रैक के माउंटिंग के लिए सिस्टम मॉड्यूल के उचित शीतलन की अनुमति देने के लिए पर्याप्त स्थान की आवश्यकता होती है। माउंटिंग के लिए आवश्यकताओं को एप्लिकेशन के अनुसार निर्धारित किया जाना चाहिए और उचित रैक का आदेश दिया जाना चाहिए। माउंटिंग फ्लैंज सुविधाजनक रूप से रैक के साइड पैनल में फैक्टरी स्थापित हैं।
IC697 I/O मॉड्यूल एक मॉड्यूल प्रकार को दूसरे मॉड्यूल प्रकार के अनपेक्षित इंटरचेंज से बचने के लिए एक कुंजी के उपयोग से इंटरलॉक करते हैं। प्रत्येक मॉड्यूल में एक कुंजी शामिल होती है जो रैक की मध्य रेल पर यांत्रिक रूप से लैच करती है, जहां यह तब तक रहती है जब तक कि मॉड्यूल को हटा नहीं दिया जाता है। यदि मॉड्यूल सही प्रकार का नहीं है, तो इसे उस रैक स्लॉट में डाला नहीं जा सकता है। जब किसी सिस्टम में कई रैक होते हैं तो 0-7 से एक रैक नंबर निर्दिष्ट किया जाना चाहिए; CPU रैक हमेशा रैक 0 होता है। प्रत्येक रैक की संख्या रैक के बैकप्लेन पर चार जम्पर से PLC द्वारा निर्धारित की जाएगी। बैकप्लेन का स्थान बिजली आपूर्ति के ठीक पीछे है, और जम्पर बैकप्लेन पर हैं।
