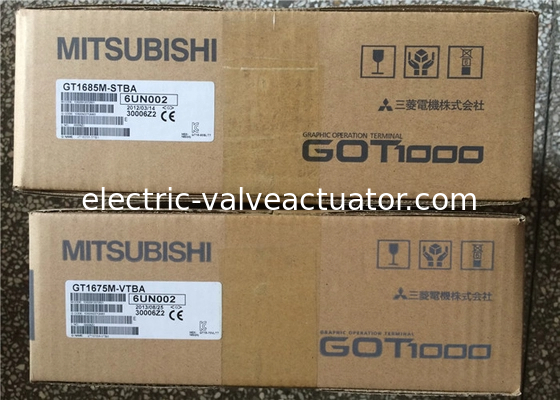

मित्सुबिशी एचएमआई टच स्क्रीन GT1685M-STBA 12.1" टीएफटी डिस्प्ले 800x600 पिक्सल 65536 रंग 15MB मेमोरी 100-240V AC

मित्सुबिशी एचएमआई टच स्क्रीन GT1685M-STBA 12.1" TFT डिस्प्ले 800x600 पिक्सल 65536 रंग 15MB मेमोरी 100-240V AC

त्वरित विवरण

• निर्माता: मित्सुबिशी इलेक्ट्रिक

• उत्पाद संख्या : GT1685M-STBA

• उत्पाद प्रकार : GOT1000 श्रृंखला GT16

• वर्गीकरण: बड़ा: 8 से 15 इंच

• उत्पाद संख्या। : GT1685M-STBA

• मॉडल का नाम : GT16

• लागू मानक : UL /cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• डिस्प्ले प्रकार : TFTcolor LCD (उच्च चमक, विस्तृत देखने का कोण)

• स्क्रीन का आकार : 12.1-इंच

• संकल्प: SVGA:800 × 600 [डॉट]

• डिस्प्ले का आकार : 246 (W)× 184.5 (H) [मिमी]

• वर्णों की संख्या प्रदर्शित करें : 16 डॉट मानक फ़ॉन्ट उस समय: 50 वर्ण × 37 पंक्तियाँ (पूर्ण आकार)

• 12-डॉट मानक फ़ॉन्ट उस समय: 66 वर्ण × 50 पंक्तियाँ (em)

• डिस्प्ले रंग : 65536 रंग

• देखने का कोण : प्रत्येक बाएँ और दाएँ 80 डिग्री, ऊपर 60 डिग्री, नीचे 80 डिग्री

• कंट्रास्ट समायोजन : -

• एलसीडी सरल चमक : 470 [सीडी/ एम 2]

• चमक समायोजन : 8 स्तरों का समायोजन

• जीवनकाल: लगभग 52,000 घंटे (परिवेश तापमान 25 °C)

• यह अधिकतम संख्या में स्क्रीन पंजीकृत की जा सकती है : 4096 स्क्रीन

• बैकलाइट फ़ंक्शन: कोल्ड-कैथोड ट्यूब (बदली जा सकने वाली) बैकलाइट बर्नआउट डिटेक्शन फ़ंक्शन, बैकलाइट बंद / स्क्रीन सेव टाइम सेटिंग की अनुमति है

• जीवनकाल: लगभग 50,000 घंटे या उससे अधिक (परिवेश तापमान का उपयोग करने का समय 25 °C पर डिस्प्ले चमक का 50%)

• रंग : सफेद

• टचपैनल विधि: एनालॉग प्रतिरोधक फिल्म प्रकार

• टच कुंजियों की संख्या : -

• कुंजी का आकार : न्यूनतम 2 × 2 [डॉट] (प्रति कुंजी)

• एक साथ प्रेस बिंदु : एक साथ प्रेस न करें (केवल एक बिंदु स्पर्श कर सकता है)

• जीवनकाल: एक मिलियन बार या उससे अधिक (ऑपरेशन 0.98 [N] या उससे कम)

• मानव सेंसर डिटेक्शन दूरी : 1 [मी]

• डिटेक्शन की सीमा : क्रमशः ऊपर, नीचे, बाएँ और दाएँ 70 डिग्री

• डिटेक्शन विलंब समय : 0-4 [सेकंड]

• मेमोरी

• फ्लैश मेमोरी

• क्षमता: अंतर्निहित फ्लैश मेमोरी 15M बाइट्स

• जीवन (बारों की संख्या लिखें) : 100,000 बार

• उपयोग : भंडारण के लिए प्रोजेक्ट डेटा, ओएस भंडारण के लिए

• एसआरएएम

• क्षमता: -

• उपयोग : -

• ईईपीआरओएम

• क्षमता: -

• उपयोग : -

• बैटरी प्रकार : GT15-BAT-टाइप लिथियम बैटरी

• समर्थित : घड़ी डेटा, डेटा के लिए रखरखाव समय अधिसूचना, सिस्टम लॉग डेटा

• जीवनकाल: लगभग 5 वर्ष (परिवेश तापमान: 25 °C)

• अंतर्निहित इंटरफ़ेस बस : -

• RS-422/485(संयुक्त) : RS-422/485 1ch, ट्रांसमिशन गति: 115200/57600/38400/19200/9600 / 4800bps, कनेक्टर आकार: 14-पिन (महिला), अनुप्रयोग: संचार के लिए कनेक्शन उपकरण

• RS-422/232(संयुक्त) : -

• RS-422: -

• RS-232: RS-232 1ch, ट्रांसमिशन गति: 115200/57600/38400/19200/9600 / 4800bps, कनेक्टर आकार: D-sub 9-पिन (पुरुष), अनुप्रयोग: संचार के लिए कनेक्शन उपकरण, पीसी कनेक्शन के लिए (प्रोजेक्ट डेटा अपलोड / डाउनलोड, ओएस इंस्टॉलेशन, एफए ट्रांसपेरेंट फ़ंक्शन)

• ईथरनेट: डेटा ट्रांसफर विधि: 100BASE-TX, 10BASE-T 1ch, कनेक्टर आकार: RJ-45 (मॉड्यूलर जैक), उपयोग: संचार के लिए कनेक्शन उपकरण, गेटवे फ़ंक्शन के लिए, पीसी कनेक्शन के लिए (प्रोजेक्ट डेटा अपलोड / डाउनलोड, ओएस इंस्टॉलेशन, एमईएस इंटरफ़ेस फ़ंक्शन)

• आरजीबी : -

• प्रिंटर: -

• यूएसबी (डिवाइस) : यूएसबी (पूर्ण गति ??12Mbps) डिवाइस 1ch, कनेक्टर आकार: TYPE Mini-B, उपयोग: पीसी कनेक्शन के लिए (प्रोजेक्ट डेटा अपलोड / डाउनलोड, ओएस इंस्टॉलेशन, एफए ट्रांसपेरेंट फ़ंक्शन)

• यूएसबी (होस्ट) : यूएसबी (पूर्ण गति ??12Mbps) होस्ट 1ch, कनेक्टर आकार: TYPE-A, अनुप्रयोग: डेटा ट्रांसफर, भंडारण के लिए

• सीएफ कार्ड: कॉम्पैक्टफ्लैश स्लॉट 1ch, कनेक्टर आकार: TYPEI, अनुप्रयोग: डेटा ट्रांसफर, डेटा स्टोरेज, स्टार्ट-अप के लिए GOT

• पीसी कार्ड स्लॉट : -

• वैकल्पिक फ़ंक्शन बोर्ड : 1ch के लिए एमईएस इंटरफ़ेस फ़ंक्शन

• मेमोरी बोर्ड : -

• विस्तार इकाई : संचार इकाई / विकल्प इकाई माउंटिंग 2ch

• स्विच स्विच1 : -

• स्विच2 : -

• बज़र आउटपुट : सिंगलटिम्ब्रे (ध्वनि की लंबाई समायोज्य)

• सुरक्षात्मक संरचना : फ्रंट सेक्शन: IP67F (JEM1030), बोर्ड आंतरिक: IP2X (JEM1030)

• बाहरी आयाम : 316 (W)× 242 (H) × 52 (D) [मिमी]

• पैनल कट-आउट आयाम : 302 (W)× 228 (H) [मिमी]

• द्रव्यमान (माउंटिंग ब्रैकेट को छोड़कर) : 2.7 [किलोग्राम]

• परिवेश तापमान

• डिस्प्ले: 0 ~ 50 °C

• डिस्प्ले यूनिट के अलावा अन्य : 0 ~ 55 °C

• भंडारण तापमान : -20 °C ~ 60 °C

• परिवेश आर्द्रता : 10 ~90% RH, गैर-संघनक

• भंडारण परिवेश आर्द्रता : 10 ~90% RH, गैर-संघनक

• कंपन प्रतिरोध: अनुपालन: JIS B 3502, IEC 61131-2 के अनुरूप

• कंपन प्रतिरोध: यदि रुक-रुक कर कंपन होता है : आधा आयाम 3.5 मिमी, स्वीप की संख्या X, Y, Z प्रत्येक दिशा 10 बार, त्वरण 9.8M /S 2, स्वीप की संख्या X, Y, Z प्रत्येक दिशा 10 बार

• कंपन प्रतिरोध: यदि निरंतर कंपन होता है : आधा आयाम 1.75Mm, त्वरण 4.9M / S 2

• प्रभाव: B 3502 JIS, IEC 61131-2 (147M / S 2, XYZ 3 दिशाओं में प्रत्येक तीन बार) के अनुरूप

• उपयोग वातावरण : तेलयुक्त धुआं, संक्षारक गैस, कोई ज्वलनशील गैस नहीं है, निरंतरता की भयानक धूल नहीं है, सीधी धूप नहीं लगती है (साथ ही भंडारण के दौरान)

• ऑपरेटिंग ऊंचाई : 2000 मीटर या उससे कम

• स्थापना स्थान : नियंत्रण कक्ष

• ओवरवॉल्टेज श्रेणी : II से नीचे

• संदूषण की डिग्री : 2 या उससे कम

• शीतलन प्रणाली : स्व-शीतलन

• इनपुट बिजली आपूर्ति वोल्टेज : AC100 ~240V (+10%, - 15%)

• इनपुट आवृत्ति : 50 /60Hz ± 5%

• इनपुट अधिकतम स्पष्ट शक्ति : 110VA (अधिकतम भार पर)

• बिजली की खपत सामान्य समय : 46W या उससे कम

• जब बैकलाइट बंद हो जाता है : 32W या उससे कम

• इनरश करंट : 28A या उससे कम (4ms) (पूर्ण भार पर)

• अनुमेय क्षणिक बिजली विफलता समय : 20ms के भीतर (या अधिक AC100V)

• शोर प्रतिरक्षा : शोर वोल्टेज 1500Vp-p, शोर चौड़ाई 1µs, शोर सिम्युलेटर के कारण शोर आवृत्ति 25 ~ 60Hz

• वोल्टेज का सामना करें : बिजली आपूर्ति टर्मिनल थोक ? जमीन के बीच AC1500V 1 मिनट

• इंसुलेशन प्रतिरोध : 10MO या उससे अधिक बिजली आपूर्ति टर्मिनल थोक पर ? जमीन के बीच DC500Vइंसुलेशन प्रतिरोध परीक्षक

• लागू तार का आकार : ? 2 0.75 [मिमी 2]

• क्रिम टर्मिनल : M3 क्रिम टर्मिनल स्क्रू के RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A

• फिट कसने के साथ टॉर्क (टर्मिनल ब्लॉक टर्मिनल स्क्रू) : 0.5 ~0.8 [N · m]

• जमीन: क्लास डी ग्राउंडिंग (100O या उससे कम), कि बोर्ड से कनेक्शन होने पर जमीन नहीं हो सकती

• माउंटिंग प्रकार : मानक

• शिपिंग वजन : 3.7 किलो
