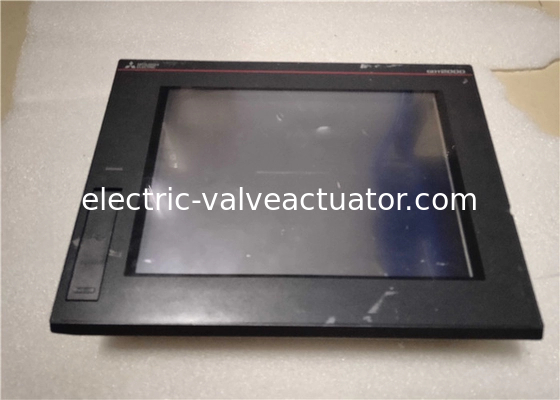

टच स्क्रीन GT2708-STBA मित्सुबिशी मानव मशीन इंटरफ़ेस GOT 2000

टच स्क्रीन GT2708-STBA मित्सुबिशी ह्यूमन मशीन इंटरफेस GOT 2000

विस्तृत उत्पाद विवरण

त्वरित विवरण

विशेष विवरण

• अकेला: 15W

• बैकलाइट बंद के साथ अकेला: 10W

• इनरश करंट: 60A या उससे कम (2ms, परिवेश का तापमान 25°C, अधिकतम भार)

• अनुमेय तात्कालिक विफलता समय: 20ms के भीतर (100VAC या अधिक)

• शोर प्रतिरोध: शोर वोल्टेज 1500Vp-p, शोर आवृत्ति 25 से 60Hz के साथ शोर सिम्युलेटर द्वारा शोर चौड़ाई 1µs

• वोल्टेज का सामना करें: बिजली आपूर्ति टर्मिनल और ग्राउंड के बीच 1 मिनट के लिए 1500VAC

• इंसुलेशन प्रतिरोध: इंसुलेशन प्रतिरोध परीक्षक के साथ 10MO या उच्चतर (बिजली आपूर्ति टर्मिनल और ग्राउंड के बीच 500VDC)

• लागू तार का आकार: 0.75 से 2 [mm²]

• क्लैंप टर्मिनल: M3 स्क्रू RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A के लिए क्लैंप टर्मिनल

• कसने का टॉर्क (टर्मिनल ब्लॉक के टर्मिनल स्क्रू): 0.5 से 0.8 [N·m]

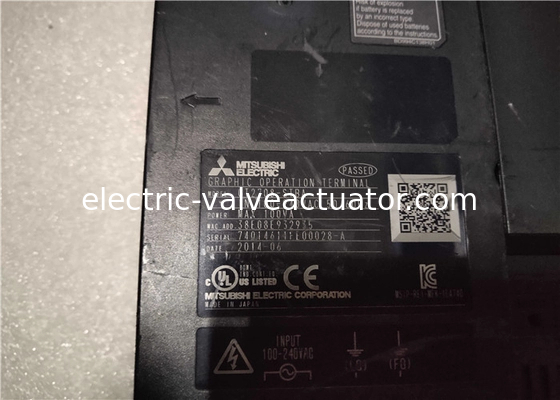

• मॉडल नंबर: GT2708-STBA

• डिस्प्ले सेक्शन (*1, *2) प्रकार: TFT रंग LCD

• स्क्रीन का आकार: 8.4"

• संकल्प (डॉट्स): 800 x 600 SVGA

• डिस्प्ले का आकार (W x H) मिमी: 170.9 x 128.2

• वर्णों की संख्या: 16-डॉट मानक फ़ॉन्ट:

• : 50 अक्षर। x 37 पंक्तियाँ (2-बाइट) 12-डॉट मानक फ़ॉन्ट:

• : 66 अक्षर। x 50 पंक्तियाँ (2-बाइट

• डिस्प्ले रंग: 65536 रंग

• तीव्रता समायोजन: 32-स्तरीय समायोजन

• बैकलाइट - प्रकार: एलईडी (बदला नहीं जा सकता)

• बैकलाइट - जीवन: लगभग। 60000 घंटे या अधिक (परिवेश के तापमान 25°C पर डिस्प्ले की तीव्रता 50% तक पहुँचने का समय) (*4)

• टच पैनल (*3) प्रकार: एनालॉग प्रतिरोधक फिल्म

• टच पैनल (*3) कुंजी का आकार (डॉट्स): न्यूनतम 2 x 2 डॉट्स (प्रति कुंजी) (*7)

• टच पैनल (*3) एक साथ प्रेस: अधिकतम 2 बिंदु

• टच पैनल (*3) जीवन: 1 मिलियन बार या अधिक (ऑपरेटिंग बल 0.98N या उससे कम)

• पैनल का रंग: काला

• उपयोगकर्ता मेमोरी क्षमता: भंडारण के लिए मेमोरी (ROM): 57MB, ऑपरेशन के लिए मेमोरी (RAM): 128MB

• जीवन (लेखन की संख्या): 100000 बार

• आंतरिक घड़ी सटीकता: ±90 सेकंड/माह (परिवेश का तापमान 25°C)

• बैटरी प्रकार: GT11-50BAT लिथियम बैटरी

• बैटरी लाइफ: लगभग। 5 साल (परिवेश का तापमान 25°C)

• बिल्ट-इन इंटरफेस RS-232: 1ch ट्रांसमिशन गति: 115200/57600/38400/19200/9600/4800bps कनेक्टर आकार: D-sub 9-पिन (पुरुष)

• बिल्ट-इन इंटरफेस RS-422/485: 1ch ट्रांसमिशन गति: 115200/57600/38400/19200/9600/4800bps कनेक्टर आकार: D-sub 9-पिन (महिला)

• बिल्ट-इन इंटरफेस ईथरनेट: 1ch डेटा ट्रांसफर विधि: 10BASE-T/100BASE-TX कनेक्टर आकार: RJ-45 (मॉड्यूलर जैक)

• बिल्ट-इन इंटरफेस USB (होस्ट): 2ch (सामने का चेहरा/पीछे का चेहरा)

• : अधिकतम स्थानांतरण गति: हाई-स्पीड 480Mbps कनेक्टर आकार: USB-A

• बिल्ट-इन इंटरफेस USB (डिवाइस): 1ch (सामने का चेहरा)

• : अधिकतम स्थानांतरण गति: हाई-स्पीड 480Mbps कनेक्टर आकार: USB मिनी-बी

• बिल्ट-इन इंटरफेस SD कार्ड: 1ch SDHC अनुरूप (अधिकतम 32GB)

• बिल्ट-इन इंटरफेस एक्सटेंशन इंटरफेस (*6): संचार इकाई/विकल्प इकाई माउंटिंग के लिए

• बिल्ट-इन इंटरफेस सहायक एक्सटेंशन I/F: विकल्प इकाई माउंटिंग के लिए

• बिल्ट-इन इंटरफेससाइड इंटरफेस: संचार इकाई माउंटिंग के लिए

• बज़र आउटपुट: सिंगल टोन (टोन, टोन लंबाई समायोज्य)

• पावर एलईडी: उत्सर्जन रंग: 2 रंग (नीला, नारंगी)

• सुरक्षात्मक निर्माण: फ्रंट: IP67F (*5,*8) नियंत्रण कक्ष में: IP2X

• बाहरी आयाम (W x H x D) मिमी: 241 x 194 x 52

• पैनल कटआउट (W x H) मिमी: 227 x 176

• वजन (किलो) माउंटिंग ब्रैकेट को छोड़कर: 1.5

• लागू सॉफ़्टवेयर पैकेज: GT Works3 संस्करण 1.100E या बाद का संस्करण

• शिपिंग वजन: 3 किलो

मल्टी-टच/जेस्चर नियंत्रण के साथ उच्च विशिष्टता मॉडल

GT27 श्रृंखला के ऑपरेटिंग टर्मिनल 65K रंगों और 5.7", 8.4", 10.4", 12.1" और 15" के स्क्रीन आकार के साथ VGA/SVGA/XGA रिज़ॉल्यूशन और 128MB तक की आंतरिक मेमोरी के साथ TFT LCD डिस्प्ले प्रदान करते हैं। सभी टर्मिनल ईथरनेट, USB, RS232 और RS422/485 इंटरफेस और SD कार्ड स्लॉट के साथ आते हैं। इसके अतिरिक्त GT27 को CC-Link IE, CC-Link IE फील्ड, CC-Link, MELSECNET/H और PLC बस से सीधा कनेक्शन जैसे वैकल्पिक इंटरफेस से सुसज्जित किया जा सकता है।

10.4" और 12.1" के आकार वाले GT27 के विशेष मॉडल सफेद फ्रेम के साथ और फ्रंट USB इंटरफेस के बिना उपलब्ध हैं, जो खाद्य और पेय पदार्थों के अनुप्रयोगों के लिए आदर्श हैं।

GT27 कई पूर्व परिभाषित नैदानिक ​​और समस्या निवारण कार्य प्रदान करता है, जैसे बैकअप/रिस्टोर, PLC प्रोग्राम मॉनिटर, सर्वो/मोशन मॉनिटर, मोशन SFC मॉनिटर और CNC मॉनिटर।
