मूल प्रोफेस ऑपरेटर इंटरफ़ेस क्विक पैनल 9 इंच 24VDC 93AMP GP477R-EG41-24VP

मूल PROFACE ऑपरेटर इंटरफ़ेस त्वरित पैनल 9 इंच 24VDC 93AMP GP477R-EG41-24VP

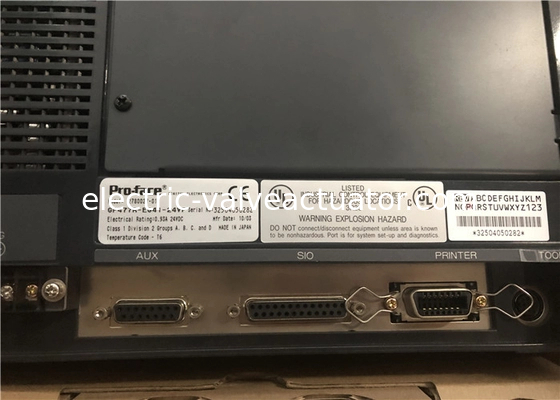

उत्पाद का वर्णन

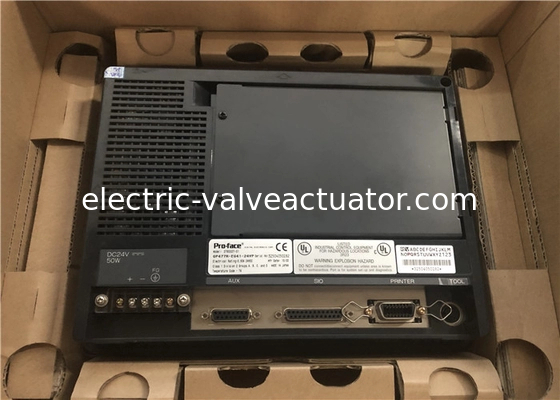

GP477R-EG41-24VP एक कंट्रोल पैनल ऑपरेटर इंटरफ़ेस है जो प्रो-फेस द्वारा निर्मित है। सामान्य विनिर्देशों में निम्नलिखित शामिल हैं। इनपुट वोल्टेज 20.4 वीडीसी से 27.6 वीडीसी है।बिजली की खपत 50 W या उससे कम है (TYP 20 W)परिवेश का परिचालन तापमान 0°C से 50°C तक होना चाहिए। भंडारण तापमान -10°C से 60°C तक होना चाहिए। भंडारण आर्द्रता 20% से 85% तक होनी चाहिए।कंपन प्रतिरोध 10 Hz से 25 Hz (X, Y, Z दिशाओं में 30 मिनट के लिए 19.6 एमएस 2 पर) केवल GP मुख्य इकाई के लिए बाहरी आयाम 274 मिमी (चौड़ाई) x 216 मिमी (ऊंचाई) x 56.5 मिमी (गहराई) हैं। वजन 2.5 किलोग्राम या उससे कम है।शोर वोल्टेज 1200V p-p है, पल्स की लंबाई 1μs है, और वृद्धि समय 1ns है। रेटिंग IP65f और NEMA #250 प्रकार 4x/12 के बराबर हैं।

इस ऑपरेटर इंटरफेस की विशेषताएं उच्च कंट्रास्ट एम्बर एलसीडी और 640 x 400 रिज़ॉल्यूशन के साथ 9.1 इंच की टच स्क्रीन हैं।यह इकाई RS-232/422 संचार पोर्ट विन्यस्त है और बारकोड पाठक समर्थन प्रदान करता है. ऑपरेटर इंटरफ़ेस डीसी / एसी संचालित है और एक प्रिंटर पोर्ट है। यह पासवर्ड संरक्षित है और 15 स्तर की सुरक्षा है। इंटरफ़ेस व्यंजनों की प्रवृत्ति, अलार्म / घटना प्रबंधन,नियोजन, और पॉप-अप कीपैड। मेमोरी एप्लिकेशन 2 एमबी फ्लैश ईपीआरओएम है। समता शून्य, विषम या सम है। टूल कनेक्टर असिंक्रोनस है। डेटा लंबाई 7 या 8 बिट्स है।डाटा ट्रांसमिशन की गति 2400 से 115 है.2 केबीपीएस.

प्रणाली डिजाइन

• GP टच पैनल स्विच न बनाएं जो संभवतः उपकरण और कर्मियों की सुरक्षा को खतरे में डाल सकते हैं।और अन्य संबंधित उपकरण एक आउटपुट सिग्नल को लगातार चालू या बंद रहने का कारण बन सकते हैं और संभवतः एक बड़ी दुर्घटना का कारण बन सकते हैंइसलिए, गलत डिवाइस आंदोलन का पता लगाने के लिए सीमा स्विच आदि का उपयोग करके सभी निगरानी सर्किट डिजाइन करें। गलत सिग्नल आउटपुट या संचालन से संबंधित दुर्घटनाओं को रोकने के लिए,महत्वपूर्ण मशीन संचालन को नियंत्रित करने के लिए उपयोग किए जाने वाले सभी स्विचों को डी-सिग्नल करें ताकि वे एक अलग नियंत्रण प्रणाली के माध्यम से संचालित हों.

• मशीन सुरक्षा संचालन को नियंत्रित करने के लिए उपयोग किए जाने वाले स्विच, जैसे कि आपातकालीन स्टॉप स्विच, को GP टच स्क्रीन आइकन के रूप में न बनाएं। इन स्विचों को अलग हार्डवेयर स्विच के रूप में स्थापित करना सुनिश्चित करें,अन्यथा गंभीर शारीरिक चोट या उपकरण क्षति हो सकती है.

• कृपया अपने सिस्टम को इस तरह से डिज़ाइन करें कि जीपी और उसके होस्ट नियंत्रक के बीच संचार त्रुटि के कारण उपकरण खराब न हो।यह शारीरिक चोट या भौतिक क्षति की किसी भी संभावना को रोकने के लिए है

.• जीपी विमान नियंत्रण उपकरणों, एयरोस्पेस उपकरणों, सेंट्रलट्रंक डेटा ट्रांसमिशन (संचार) उपकरणों, परमाणु ऊर्जा नियंत्रण उपकरणों के साथ उपयोग के लिए उपयुक्त नहीं है,या चिकित्सा जीवन सहायता उपकरण, इन उपकरणों की आंतरिक आवश्यकताओं के कारण सुरक्षा और विश्वसनीयता के अत्यंत उच्च स्तर।

• परिवहन वाहनों (ट्रेन, कार और जहाज), आपदा और अपराधरोधी उपकरणों, विभिन्न प्रकार के सुरक्षा उपकरणों, गैर-जीवन समर्थन से संबंधित चिकित्सा उपकरणों आदि के साथ जीपी का उपयोग करते समय।विश्वसनीयता और सुरक्षा के उचित स्तर को सुनिश्चित करने के लिए अतिरंजित और/या विफलता-सुरक्षित प्रणाली डिजाइनों का उपयोग किया जाना चाहिए.

• जीपी यूनिट को गंभीर अलार्म के लिए चेतावनी उपकरण के रूप में उपयोग न करें जो ऑपरेटर की गंभीर चोट, मशीन क्षति या उत्पादन बंद होने का कारण बन सकता है।महत्वपूर्ण अलार्म संकेतकों और उनके नियंत्रण/सक्रियकर्ता इकाइयों को स्वतंत्र हार्डवेयर और/या यांत्रिक इंटरलॉक का उपयोग करके डिजाइन किया जाना चाहिए।.

• जीपी के बैकलाइट के जलने के बाद, जीपी के "स्टैंडबाय मोड" के विपरीत, टच पैनल अभी भी सक्रिय है।संभावित खतरनाक मशीन गलत संचालन हो सकता हैइसलिए, किसी भी उपकरण सुरक्षा तंत्र के नियंत्रण के लिए जीपी टचस्विच का उपयोग न करें, जैसे कि आपातकालीन स्टॉपस्विच आदि जो लोगों और उपकरणों को चोट और क्षति से बचाते हैं।यदि आपके जीपी का बैकलाइट अचानक बंद हो जाता हैयदि आपका जीपी "स्टैंडबाय मोड" पर सेट नहीं है और स्क्रीन खाली हो गई है, तो आपका बैकलाइट बर्नआउट हो गया है।यदि आपका जीपी स्टैंडबाय मोड पर सेट है, लेकिन स्क्रीन को छूने से डिस्प्ले फिर से दिखाई नहीं देता है, आपकी बैकलाइट जला दी जाती है।डिजिटल सुझाव देता है कि आप जीपी के अंतर्निहित "टच पैनल का उपयोग बैकलाइट बर्नआउट के बाद" सुविधा का उपयोग करें, जो स्वचालित रूप से बर्नआउट का पता लगाएगा और टच स्क्रीन को निष्क्रिय कर देगा।

• उच्च वोल्टेज जीपी के माध्यम से चलता है। बैकलाइट को बदलने के अलावा, जीपी को कभी भी अलग न करें, अन्यथा बिजली का झटका हो सकता है।

• जीपी यूनिट को संशोधित न करें ऐसा करने से आग लग सकती है या बिजली का झटका लग सकता है।

• ऐसे वातावरण में जीपी का उपयोग न करें जहां ज्वलनशील गैसें मौजूद हों, क्योंकि जीपी के संचालन से विस्फोट हो सकता है।

नियंत्रण पैनल (इसके बाद 'जीपी इकाई' कहा जाता है) ।
ये जीपी इकाइयां, अपने विस्तारित उपयोगकर्ता कार्यक्षमता और बेहतर समग्र प्रदर्शन के साथ, डिजिटल के जीपी 70 श्रृंखला पैनलों का एक उन्नयन हैं।
कृपया इस मैनुअल को ध्यान से पढ़ें क्योंकि इसमें जीपी का उपयोग करने का तरीका चरण-दर-चरण बताया गया है।
सही ढंग से और सुरक्षित रूप से।
इसके अलावा, इस मैनुअल के उदाहरणों में, जहां भी संभव हो, एक जीपी के साथ एक-से-एक संबंध में जुड़े, मित्सुबिशी MELSEC-AnA श्रृंखला पीएलसी का उपयोग किया जाता है।
GP-477R और GP-577R सीरीज निम्नलिखित GP मॉडल नंबरों को संदर्भित करती है:
GP-477R श्रृंखला GP477R-EG11 (मानक इकाई)
GP477R-EG41-24VP (CE चिह्नित, cUL अनुरूप)
GP-577R श्रृंखला GP577R-TC11, GP577R-SC11 (मानक इकाई)
GP577R-TC41-24VP (CE चिह्नित, cUL अनुरूप)
* यहाँ, "मानक इकाई" उन इकाइयों को संदर्भित करती है जिन्हें CE या UL अनुमोदन प्राप्त नहीं हुआ है।
GP477R-EG41-24VP और GP577R-TC41-24VP ग्राफिक पैनल CE चिह्नित उत्पाद हैं जो निम्नलिखित, प्रासंगिक EMC निर्देशों का अनुपालन करते हैं।
EN55011 वर्ग A
EN50082-2 (GP477R-EG41-24VP)
EN50081-2 (GP577R-TC41-24VP)

नोट

1) डिजिटल इलेक्ट्रॉनिक्स की स्पष्ट अनुमति के बिना उपयोगकर्ता के व्यक्तिगत उपयोग के अलावा, इस मैनुअल की सामग्री की पूरी तरह से या आंशिक रूप से प्रतिलिपि बनाना मना है।
जापान का निगम।
2) इस पुस्तिका में दी गई जानकारी बिना पूर्व सूचना के बदल सकती है।
3) इस मैनुअल को सावधानी और विस्तार पर ध्यान देने के साथ लिखा गया है; हालांकि, यदि आपको कोई त्रुटि या चूक मिलती है, तो कृपया डिजिटल इलेक्ट्रॉनिक्स से संपर्क करें और उन्हें अपने निष्कर्षों के बारे में सूचित करें।
4) कृपया ध्यान दें कि हम अपने उत्पादों के उपयोग के परिणामस्वरूप किसी भी क्षति के लिए जिम्मेदार नहीं हैं, उपरोक्त अनुच्छेद 3 के बावजूद
