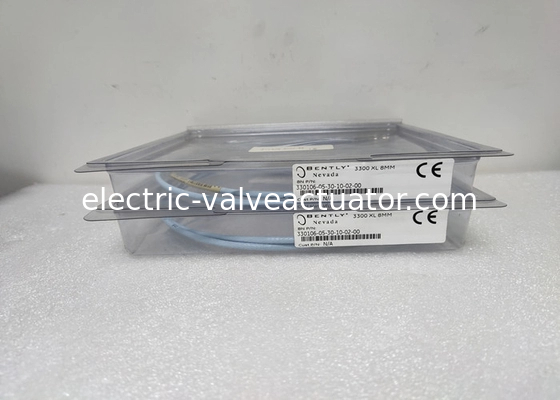

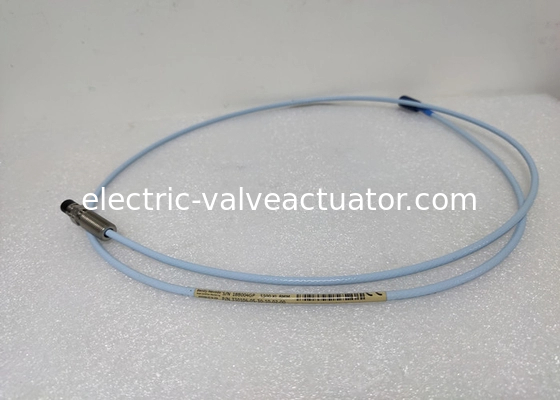

बेंटली नेवादा निकटता जांच सेंसर 330106-05-30-10-02-00 3300XL 8 मिमी रिवर्स माउंट जांच

बेंटली नेवादा निकटता जांच सेंसर 330106-05-30-10-02-00 3300XL 8 मिमी रिवर्स माउंट जांच

विनिर्देश

जब तक अन्यथा नहीं कहा गया है, निम्नलिखित विनिर्देश एक 3300 XL 8 मिमी निकटता सेंसर, एक्सटेंशन केबल और +18 °C और +27 °C (+64 °F से +80 °F) के बीच 8 मिमी जांच के लिए हैं, जिसमें -24 Vdc बिजली की आपूर्ति है,एक 10 किलो Ω भार, एक एआईएसआई 4140 स्टील लक्ष्य, और 1.27 मिमी (50 मिमी) पर एक जांच गैप। प्रदर्शन विशेषताएं उन प्रणालियों के लिए लागू होती हैं जिनमें केवल 3300 एक्सएल 8 मिमी के घटक होते हैं।सिस्टम सटीकता और विनिमेयता विनिर्देशों का उपयोग नहीं करते हैं जब एक ट्रांस्ड्यूसर प्रणाली का उपयोग किसी भी लक्ष्य के अलावा किसी अन्य लक्ष्य के लिए कैलिब्रेट किया जाता है बेंटली नेवादा AISI 4140 स्टील लक्ष्य.

आदेश की जानकारी

3300 XL 8 मिमी रिवर्स माउंट जांच

330105-02-12-CXX-DXX-EXX, 3/8-24 UNF धागा
330106-05-30-CXX-DXX-EXX, M10 x 1 धागा

विकल्प विवरण

C: कुल लंबाई विकल्प

050.5 मीटर (1.6 फीट)
101.0 मीटर (3.3 फीट)
151.5 मीटर (4.9 फीट)
202.0 मीटर (6.6 फीट)
505.0 मीटर (16.4 फीट)
1909.0 मीटर (29.5 फीट)

D:कनेक्टर विकल्प

02लघु ClickLoc समाक्षीय कनेक्टर
12लघु ClickLoc समाक्षीय कनेक्टर, FluidLoc केबल

नोटःफ्लोइडलॉक केबल विकल्प -10 और -12 330105 और 330106 की बहुसंख्यक स्थापनाओं पर आवश्यक नहीं हैं।FluidLoc केबल विकल्पों का आदेश देने से पहले ध्यान से आवेदन पर विचार करें

ईःएजेंसी अनुमोदन विकल्प

00आवश्यक नहीं
05कई अनुमोदन

विवरण

ट्रांसड्यूसर प्रणाली

3300 निकटता ट्रांसड्यूसर प्रणाली में शामिल हैंः

• एक 3300 XL 8 मिमी जांच या 3300 5 मिमी जांच
• एक 3300 XL एक्सटेंशन केबल
• एक 3300 निकटता सेंसर

प्रणाली एक आउटपुट वोल्टेज प्रदान करती है जो जांच के सिर और अवलोकन किए गए प्रवाहकीय सतह के बीच की दूरी के प्रत्यक्ष आनुपातिक है।यह स्थिर (स्थिति) और गतिशील ( कंपन) दोनों माप करने में सक्षम है।, और मुख्य रूप से द्रव फिल्म लेयरिंग मशीनों पर कंपन और स्थिति माप अनुप्रयोगों के साथ-साथ कीफासोर और गति माप अनुप्रयोगों के लिए उपयोग किया जाता है।
यह प्रणाली व्यापक तापमान सीमा में सटीक, स्थिर सिग्नल आउटपुट प्रदान करती है।सभी 3300 निकटता ट्रांसड्यूसर सिस्टम इस स्तर के प्रदर्शन को प्राप्त करते हुए जांच की पूर्ण विनिमेयता की अनुमति देते हैं, विस्तार केबल, और निकटता सेंसर व्यक्तिगत घटक मिलान या बेंच कैलिब्रेशन की आवश्यकता के बिना।

निकटता सेंसर

3300 एक्सएल प्रोक्सिमिटर सेंसर में पिछले डिजाइनों के मुकाबले कई सुधार शामिल हैं। इसकी भौतिक पैकेजिंग उच्च घनत्व वाले डीआईएन-रेल स्थापना की अनुमति देती है।यह भी एक पारंपरिक पैनल माउंट विन्यास में माउंट किया जा सकता है, जहां यह पुराने 4-छेद घुड़सवार निकटता सेंसर डिजाइनों के लिए एक समान ′′ पदचिह्न ′′ साझा करता है। दोनों विकल्पों के लिए माउंटिंग आधार विद्युत अलगाव प्रदान करता है,अलग-अलग अलगाव प्लेटों की आवश्यकता को समाप्त करना.
3300 एक्सएल प्रोक्सिमिटर सेंसर रेडियो फ्रीक्वेंसी हस्तक्षेप के प्रति अत्यधिक प्रतिरोधी है, जिससे आसपास के रेडियो फ्रीक्वेंसी संकेतों के प्रतिकूल प्रभावों के बिना फाइबरग्लास आवासों में स्थापना की अनुमति मिलती है।बेहतर आरएफआई/ईएमआई प्रतिरक्षा 3300 एक्सएल निकटता सेंसर को यूरोपीय सीई चिह्न अनुमोदन प्राप्त करने की अनुमति देती है, जिसके परिणामस्वरूप कम स्थापना लागत और जटिलता होती है। 3300 XL ̊s स्प्रिंगलॉक टर्मिनल स्ट्रिप्स को विशेष स्थापना उपकरण की आवश्यकता नहीं होती है और तेजी से सुविधा प्रदान करती है,स्क्रू-टाइप क्लैंपिंग तंत्र को समाप्त करके अधिक मजबूत फील्ड वायरिंग कनेक्शन जो ढीला हो सकते हैं.

निकटता जांच और विस्तार केबल

3300 एक्सएल जांच और विस्तार केबल भी पिछले डिजाइनों के मुकाबले सुधार को दर्शाते हैं। एक पेटेंट टिपलॉक * मोल्डिंग विधि जांच टिप और जांच शरीर के बीच एक अधिक मजबूत बंधन प्रदान करती है।जांच केबल में एक पेटेंट CableLoc* डिजाइन शामिल है जो जांच केबल और जांच टिप को अधिक सुरक्षित रूप से संलग्न करने के लिए 330 N (75 lbf) खींच शक्ति प्रदान करता हैआप वैकल्पिक FluidLoc* केबल विकल्प के साथ 3300 XL 8 मिमी जांच और विस्तार केबल भी ऑर्डर कर सकते हैं।यह विकल्प तेल और अन्य तरल पदार्थों को केबल के अंदर से बाहर निकलने से रोकता है.

निकटता जांचों की अन्य आदेश जानकारी

3300 XL 8 मिमी निकटता जांच, मीट्रिकः

3301033300 XL 8 मिमी जांच, M10 x 1 धागा, कवच के बिना3
3301043300 XL 8 मिमी जांच, M10 x 1 धागा, कवच के साथ3

भाग संख्या-AXX-BXX-CXX-DXX-EXX

विकल्प विवरण

A: अनथ्रेडेड लंबाई विकल्प

नोटः बिना धागे की लंबाई केस की लंबाई से कम से कम 20 मिमी कम होनी चाहिए।

10 मिमी की वृद्धि में आदेश।

लंबाई विन्यासः

• अधिकतम अखरोट रहित लंबाईः 230 मिमी
• न्यूनतम गैर-फिल्टर्ड लंबाईः 0 मिमी

उदाहरण: 0 6 = 60 मिमी

B: कुल मामले की लंबाई का विकल्प

10 मिमी की वृद्धि में आदेश।

मीट्रिक धागा विन्यासः

• अधिकतम लंबाईः 250 मिमी
• न्यूनतम लंबाईः 20 मिमी

उदाहरण: 0 6 = 60 मिमी

C: कुल लंबाई विकल्प

050.5 मीटर (1.6 फीट)
101.0 मीटर (3.3 फीट)
151.5 मीटर (4.9 फीट)
202.0 मीटर (6.6 फीट)
505.0 मीटर (16.4 फीट)
909.0 मीटर (29.5 फीट)

D:कनेक्टर और केबल के प्रकार का विकल्प

01कनेक्टर रक्षक के साथ लघु समाक्षीय ClickLoc कनेक्टर, मानक केबल
02लघु समाक्षीय ClickLoc कनेक्टर, मानक केबल
11कनेक्टर रक्षक के साथ लघु समाक्षीय ClickLoc कनेक्टर, FluidLoccable

12लघु समाक्षीय ClickLoc कनेक्टर, FluidLoc केबल

ईःएजेंसी अनुमोदन विकल्प

00आवश्यक नहीं

05कई अनुमोदन

मॉडल:

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
