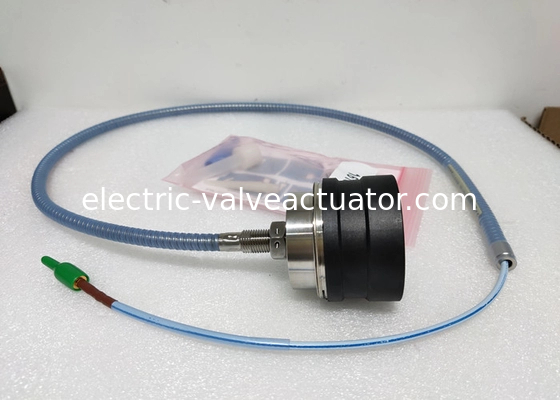

बेंटली नेवादा 3300 XL 50 मिमी निकटता जांच 330876-01-10-01-00 ट्रांसड्यूसर सिस्टम 1.0 मीटर

बेंटली नेवादा 3300 XL 50 मिमी निकटता जांच 330876-01-10-01-00 ट्रांसड्यूसर सिस्टम 1.0 मीटर

विनिर्देश

जब तक अन्यथा नहीं कहा गया है, निम्नलिखित विनिर्देश एक 3300 XL 50 मिमी निकटता सेंसर, एक्सटेंशन केबल और 0°C से +45°C (+32°F से +113°F) के बीच जांच के लिए हैं, जिसमें -24 Vdc बिजली की आपूर्ति है,एक 10 kΩ भार, एक बेंटली नेवादा द्वारा आपूर्ति की गई एआईएसआई 4140 स्टील लक्ष्य जो 102 मिमी (4.0 इंच) व्यास या उससे अधिक है।सिस्टम सटीकता और विनिमेयता विनिर्देशों का उपयोग नहीं करते हैं जब एक ट्रांस्ड्यूसर प्रणाली का उपयोग किसी भी लक्ष्य के अलावा किसी अन्य लक्ष्य के लिए कैलिब्रेट किया जाता है बेंटली नेवादा AISI 4140 स्टील लक्ष्य.

आदेश की जानकारी

3300 XL 50 मिमी निकटता जांचः

330876-AXX-BXX-CXX-DXX

विकल्प विवरण

A:सोनब केस प्रकार विकल्प

011⁄2-20 थ्रेड-राइट आउटपुट
02M14x1.5 थ्रेड-राइट आउटपुट
03डाय-साइड एक्जिट में 1.99 स्मूथ

B: कुल लंबाई विकल्प

101.0 मीटर (3.3 फीट)
505.0 मीटर (16.4 फीट)
909.0 मीटर (29.5 फीट)

C: कवच विकल्प

00उच्च तापमान FluidLoc केबल
01कवच के साथ उच्च तापमान फ्लूइडलॉक केबल

डीः एजेंसी अनुमोदन विकल्प

00अनुमोदन नहीं
05कई अनुमोदन (लंबी)

मॉडल:

विवरण

3300 XL 50 मिमी ट्रांसड्यूसर सिस्टम में एक अलग 50 मिमी जांच, एक एक्सटेंशन केबल और एक 3300 XL 50 मिमी निकटता सेंसर शामिल है।बड़े व्यास के कॉइल इस प्रणाली को 27 की अधिकतम रैखिक सीमा देता है.9 मिमी (1100 मिमी), बेंटली नेवादा की धुंधली धारा ट्रांसड्यूसर लाइन की सबसे लंबी रैखिक सीमा। This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

अंतर विस्तार को मापना अंतर विस्तार माप दो निकटता ट्रांसड्यूसर का उपयोग करके किया जाता है जो धक्का असर से कुछ दूरी पर एक कॉलर या रैंप का निरीक्षण करते हैं।विशिष्ट ट्रांसड्यूसर माउंटिंग व्यवस्थाओं कि 3300 XL 50 मिमी ट्रांसड्यूसर की लंबी रैखिक रेंज की आवश्यकता शामिल:
• कॉलर के एक ही पक्ष को देखने वाले दो ट्रांसड्यूसर।
• दो पूरक इनपुट ट्रांसड्यूसर एक कॉलर के विपरीत पक्षों को देखते हैं, प्रभावी रूप से मापा जाने योग्य डीई रेंज को दोगुना करते हैं।

एक माउंटिंग विधि के चयन के लिए मानदंड उपलब्ध लक्ष्य का आकार, रोटर अक्षीय आंदोलन की अपेक्षित मात्रा, और मशीन में मौजूद डीई लक्ष्य का प्रकार हैं।यदि कॉलर की ऊंचाई पर्याप्त है और आवश्यक कुल माप सीमा 1 से कम है.1 इंच (28 मिमी) की लंबाई में, रिडंडेंट माप के लिए पसंदीदा विन्यास एक कॉलर के एक ही पक्ष को देखने वाले दो ट्रांसड्यूसर का उपयोग करना है। जब 1.1 से 2.कुल रेंज के 2 इंच (28 मिमी से 56 मिमी) की आवश्यकता होती है, रोटर के विपरीत पक्षों पर पूरक तरीके से ट्रांसड्यूसर स्थापित करें।

सिस्टम संगतता

3300 एक्सएल 50 मिमी जांच सभी मानक 7200 50 मिमी प्रणालियों (साइड और रियर एग्जिट जांच सहित) को भौतिक रूप से बदलने के लिए तीन केस और थ्रेड कॉन्फ़िगरेशन में आती है।मानक 7200 शैली माउंटिंग ब्रैकेट अभी भी सामान के रूप में उपलब्ध हैंइसके अतिरिक्त, 50 मिमी डीई इंटीग्रल ट्रांसड्यूसर स्लाइडिंग माउंट बेस के लिए जांच को अनुकूलित करने के लिए एक नया ब्रैकेट भी उपलब्ध है।394 V/mm (10 mV/mil) का आउटपुट जो 7200 और 50 mm DE इंटीग्रल सिस्टम के समान है, जो ग्राहकों को मॉनिटर कॉन्फ़िगरेशन में किसी भी बदलाव की आवश्यकता के बिना अपग्रेड करने की अनुमति देता है।और Proximitor Sensor) को 3300 XL 50 मिमी के घटकों से बदलना होगा.

निकटता जांच और विस्तार केबल

3300 एक्सएल 50 मिमी जांच सबसे कठोर भाप टरबाइन डीई वातावरण में जीवित रहने के लिए डिज़ाइन किया गया है। यह लगातार काम कर सकता है और 200 °C (392 °F) तक के उच्च तापमान में अपनी सटीकता बनाए रख सकता है,और 250 °C (482 °F) तक के उच्च तापमान का सामना कर सकते हैं50 मिमी की जांच में एक सामने और पीछे की सील दोनों होती है, जो उच्च तापमान फ्लूइडलॉक केबल (सभी 50 मिमी जांचों पर मानक) के साथ संयुक्त, नमी को जांच की नोक में प्रवेश करने से रोकती है।विशेष उच्च तापमान ClickLoc कनेक्टर भी जांच और विस्तार केबल पर मानक हैंप्रत्येक जांच और केबल कनेक्टर संरक्षक और एक डिस्पोजेबल कनेक्टर संरक्षक स्थापना उपकरण के साथ आते हैं ताकि यह सुनिश्चित किया जा सके कि कनेक्टर प्रदूषण से मुक्त रहें।जांच के तार पर क्लिकलॉक कनेक्टर एक हटाने योग्य कॉलर है कि तंग रिक्तियों के माध्यम से केबल रूटिंग की सुविधा प्रदान करता है सुविधाएँ.

3300 एक्सएल 50 मिमी जांच 1⁄2-20 अंग्रेजी धागे या M14x1.5 मीट्रिक धागे के साथ सीधे आउटपुट केस शैलियों में उपलब्ध है, जिसमें पूर्व-ड्रिल किए गए सुरक्षा तार छेद के साथ एक लॉक नॉट शामिल है।साइड निकास जांच जांच मामले के पीछे दो 1⁄4-20 माउंटिंग छेद है. दोनों सीधे बाहर निकलने और साइड बाहर निकलने जांच के लिए कुल मामले व्यास 1.99 इंच है.

निकटता सेंसर

3300 XL 50 मिमी निकटता सेंसर1 में सभी 3300 XL निकटता सेंसर के समान उन्नत विशेषताएं हैं।इसका पतला डिजाइन इसे या तो उच्च घनत्व वाले डीआईएन-रेल इंस्टॉलेशन या अधिक पारंपरिक पैनल माउंट कॉन्फ़िगरेशन में माउंट करने की अनुमति देता हैबेहतर आरएफआई/ईएमआई प्रतिरक्षा 3300 एक्सएल प्रोक्सिमिटर सेंसर को बिना किसी विशेष माउंटिंग विचार के यूरोपीय सीई मार्किंग अनुमोदन प्राप्त करने की अनुमति देती है।यह आरएफआई प्रतिरक्षा ट्रांसड्यूसर प्रणाली को पास के उच्च आवृत्ति रेडियो संकेतों से प्रतिकूल रूप से प्रभावित होने से रोकती हैप्रोक्सिमिटर सेंसर पर स्प्रिंगलॉक टर्मिनल स्ट्रिप्स को किसी विशेष स्थापना उपकरण की आवश्यकता नहीं होती है और तेजी से, अत्यधिक मजबूत फील्ड वायरिंग कनेक्शन की सुविधा होती है।

मॉडल:

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
