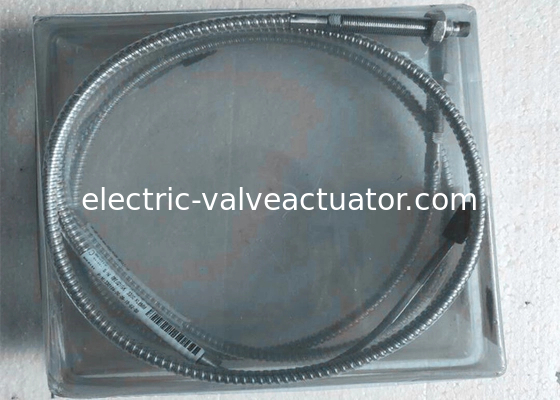

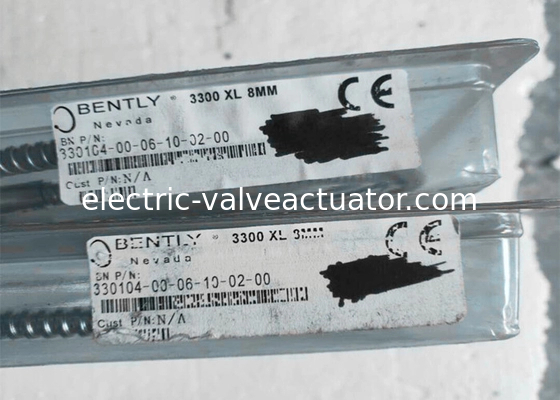

बेंटली नेवादा 330104-00-06-10-02-00 निकटता जांच 3300 XL 8 मिमी निकटता ट्रांसड्यूसर

बेंटली नेवादा एक्सटेंशन केबल 330130-040-01-00 4.0 मीटर 3300XL आर्मर्ड केबल स्टॉक में नया

आदेश जानकारी निकटता जांच

3300 XL 8 मिमी निकटता जांच, मीट्रिक:

330103 3300 XL 8 मिमी जांच, M10 x 1 थ्रेड, बिना कवच3
330104 3300 XL 8 मिमी जांच, M10 x 1 थ्रेड, कवच के साथ3

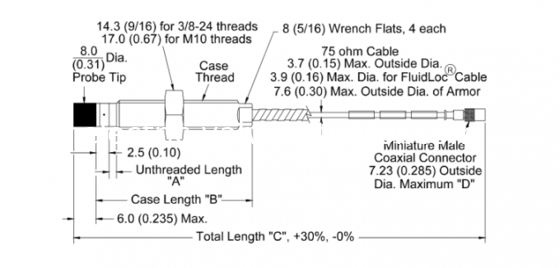

पार्ट नंबर-AXX-BXX-CXX-DXX-EXX

विकल्प विवरण

ए: बिना थ्रेडेड लंबाई विकल्प

नोट: बिना थ्रेडेड लंबाई केस की लंबाई से कम से कम 20 मिमी कम होनी चाहिए।

10 मिमी के अंतराल में ऑर्डर करें।

लंबाई विन्यास:

• अधिकतम बिना थ्रेडेड लंबाई: 230 मिमी
• न्यूनतम बिना थ्रेडेड लंबाई: 0 मिमी

उदाहरण: 0 6 = 60 मिमी

बी: समग्र केस लंबाई विकल्प

10 मिमी के अंतराल में ऑर्डर करें।

मीट्रिक थ्रेड कॉन्फ़िगरेशन:

• अधिकतम लंबाई: 250 मिमी
• न्यूनतम लंबाई: 20 मिमी

उदाहरण: 0 6 = 60 मिमी

सी: कुल लंबाई विकल्प

05 0.5 मीटर (1.6 फीट)
10 1.0 मीटर (3.3 फीट)
15 1.5 मीटर (4.9 फीट)
20 2.0 मीटर (6.6 फीट)
50 5.0 मीटर (16.4 फीट)
90 9.0 मीटर (29.5 फीट)

डी: कनेक्टर और केबल-प्रकार विकल्प

01 कनेक्टर रक्षक के साथ लघु समाक्षीय ClickLoc कनेक्टर, मानक केबल
02 लघु समाक्षीय ClickLoc कनेक्टर, मानक केबल
11 कनेक्टर रक्षक के साथ लघु समाक्षीय ClickLoc कनेक्टर, FluidLoccable

12 लघु समाक्षीय ClickLoc कनेक्टर, FluidLoc केबल

ई: एजेंसी अनुमोदन विकल्प

00 आवश्यक नहीं

05 एकाधिक अनुमोदन

विवरण

ट्रांसड्यूसर सिस्टम

3300 निकटता ट्रांसड्यूसर सिस्टम में शामिल हैं:

• एक 3300 XL 8 मिमी जांच या 3300 5 मिमी जांच
• एक 3300 XL एक्सटेंशन केबल
• एक 3300 प्रॉक्सिमीटर सेंसर

सिस्टम एक आउटपुट वोल्टेज प्रदान करता है जो जांच टिप और देखी गई प्रवाहकीय सतह के बीच की दूरी के सीधे आनुपातिक होता है। यह स्थिर (स्थिति) और गतिशील (कंपन) माप दोनों में सक्षम है, और मुख्य रूप से तरल-फिल्म असर वाली मशीनों पर कंपन और स्थिति माप अनुप्रयोगों के साथ-साथ Keyphasor और गति माप अनुप्रयोगों के लिए उपयोग किया जाता है।
सिस्टम एक विस्तृत तापमान सीमा पर एक सटीक, स्थिर सिग्नल आउटपुट प्रदान करता है। सभी 3300 निकटता ट्रांसड्यूसर सिस्टम इस स्तर के प्रदर्शन को प्राप्त करते हैं, जबकि जांच, एक्सटेंशन केबल और प्रॉक्सिमीटर सेंसर की पूरी विनिमेयता की अनुमति देते हैं, बिना व्यक्तिगत घटक मिलान या बेंच अंशांकन की आवश्यकता के।

प्रॉक्सिमीटर सेंसर

3300 XL प्रॉक्सिमीटर सेंसर पिछले डिजाइनों पर कई सुधारों को शामिल करता है। इसका भौतिक पैकेजिंग उच्च-घनत्व DIN-रेल स्थापना की अनुमति देता है। इसे एक पारंपरिक पैनल माउंट कॉन्फ़िगरेशन में भी लगाया जा सकता है, जहां यह पुराने 4-होल माउंटेड प्रॉक्सिमीटर सेंसर डिज़ाइनों के समान “फुटप्रिंट” साझा करता है। किसी भी विकल्प के लिए माउंटिंग बेस विद्युत अलगाव प्रदान करता है, जिससे अलग-अलग आइसोलेटर प्लेटों की आवश्यकता समाप्त हो जाती है।
3300 XL प्रॉक्सिमीटर सेंसर रेडियो फ्रीक्वेंसी हस्तक्षेप के लिए अत्यधिक प्रतिरोधी है, जिससे आस-पास के रेडियो फ्रीक्वेंसी संकेतों से प्रतिकूल प्रभावों के बिना फाइबरग्लास हाउसिंग में स्थापना की जा सकती है। बेहतर RFI/EMI प्रतिरक्षा 3300 XL प्रॉक्सिमीटर सेंसर को विशेष परिरक्षित नाली या धातु के आवास की आवश्यकता के बिना यूरोपीय CE मार्क अनुमोदन प्राप्त करने की अनुमति देती है, जिसके परिणामस्वरूप कम स्थापना लागत और जटिलता होती है। 3300 XL’s SpringLoc टर्मिनल स्ट्रिप्स को किसी विशेष स्थापना उपकरणों की आवश्यकता नहीं होती है और स्क्रू-प्रकार क्लैंपिंग तंत्र को समाप्त करके तेजी से, अधिक मजबूत फील्ड वायरिंग कनेक्शन की सुविधा मिलती है जो ढीले हो सकते हैं।

निकटता जांच और एक्सटेंशन केबल

3300 XL जांच और एक्सटेंशन केबल भी पिछले डिजाइनों पर सुधार को दर्शाते हैं। एक पेटेंट TipLoc* मोल्डिंग विधि जांच टिप और जांच बॉडी के बीच एक अधिक मजबूत बंधन प्रदान करती है। जांच की केबल में एक पेटेंट CableLoc* डिज़ाइन शामिल है जो 330 N (75 lbf) पुल शक्ति प्रदान करता है ताकि जांच केबल और जांच टिप को अधिक सुरक्षित रूप से जोड़ा जा सके। आप एक वैकल्पिक FluidLoc* केबल विकल्प के साथ 3300 XL 8 मिमी जांच और एक्सटेंशन केबल भी ऑर्डर कर सकते हैं। यह विकल्प केबल के अंदरूनी हिस्से के माध्यम से मशीन से तेल और अन्य तरल पदार्थों के रिसाव को रोकता है।



मॉडल :

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
