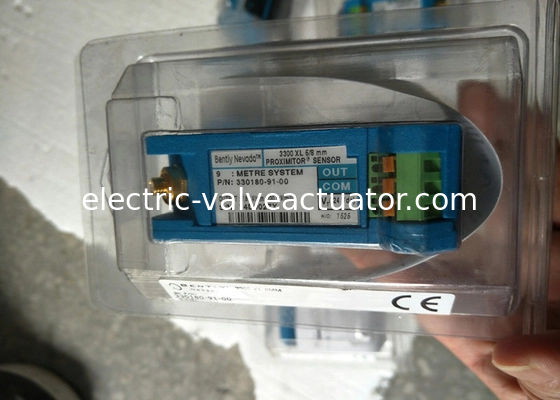

बेंटली नेवादा 3300 XL 5/8 मिमी निकटता सेंसर 330180-91-00 DIN माउंट 9.0m सिस्टम लंबाई

बेंटली नेवादा 3300 XL 5/8mm प्रॉक्सिमीटर सेंसर 330180-91-00 डीआईएन माउंट 9.0 मीटर सिस्टम लंबाई

विवरण

ट्रांसड्यूसर सिस्टम

3300 निकटता ट्रांसड्यूसर सिस्टम में शामिल हैं:

• एक 3300 XL 8 मिमी जांच या 3300 5 मिमी जांच
• एक 3300 XL एक्सटेंशन केबल
• एक 3300 प्रॉक्सिमीटर सेंसर

सिस्टम एक आउटपुट वोल्टेज प्रदान करता है जो जांच टिप और देखी गई प्रवाहकीय सतह के बीच की दूरी के सीधे आनुपातिक होता है। यह स्थिर (स्थिति) और गतिशील (कंपन) माप दोनों में सक्षम है, और मुख्य रूप से तरल-फिल्म असर वाली मशीनों पर कंपन और स्थिति माप अनुप्रयोगों के लिए उपयोग किया जाता है, साथ ही Keyphasor और गति माप अनुप्रयोगों के लिए भी।

सिस्टम एक विस्तृत तापमान सीमा पर एक सटीक, स्थिर सिग्नल आउटपुट प्रदान करता है। सभी 3300 निकटता ट्रांसड्यूसर सिस्टम इस स्तर के प्रदर्शन को प्राप्त करते हैं, जबकि व्यक्तिगत घटक मिलान या बेंच कैलिब्रेशन की आवश्यकता के बिना जांच, एक्सटेंशन केबल और प्रॉक्सिमीटर सेंसर की पूरी विनिमेयता की अनुमति देते हैं।

आदेश की जानकारी:

3300 XL प्रॉक्सिमीटर सेंसर

330180-AXX-BXX

विकल्प विवरण

A: कुल लंबाई और माउंटिंग विकल्प

50 5.0 मीटर (16.4 फीट) सिस्टम लंबाई, पैनल माउंट
51 5.0 मीटर (16.4 फीट) सिस्टम लंबाई, डीआईएन माउंट
52 5.0 मीटर (16.4 फीट) सिस्टम लंबाई, कोई माउंटिंग हार्डवेयर नहीं
90 9.0 मीटर (29.5 फीट) सिस्टम लंबाई, पैनल माउंट
91 9.0 मीटर (29.5 फीट) सिस्टम लंबाई, डीआईएन माउंट
92 9.0 मीटर (29.5 फीट) सिस्टम लंबाई, कोई माउंटिंग हार्डवेयर नहीं

B: एजेंसी अनुमोदन विकल्प

00 आवश्यक नहीं
05 एकाधिक अनुमोदन

प्रॉक्सिमीटर सेंसर

3300 प्रॉक्सिमीटर सेंसर पिछले बेंटली नेवादा एडी करंट ट्रांसड्यूसर की तुलना में बेहतर रैखिकता और तापमान स्थिरता के साथ कई सुधार प्रदान करता है। यह एक अभिन्न अलगाव प्लेट का उपयोग अपने आधार के रूप में भी करता है, जिससे अलग-अलग आइसोलेटर प्लेट की आवश्यकता समाप्त हो जाती है।

निकटता जांच और एक्सटेंशन केबल।

3300 XL 8 मिमी जांच, 3300 5 मिमी जांच, और 3300 XL एक्सटेंशन केबल भी पिछले डिजाइनों पर सुधार दर्शाते हैं। एक पेटेंट TipLoc मोल्डिंग विधि जांच टिप और जांच बॉडी के बीच एक मजबूत बंधन प्रदान करती है। जांच की केबल भी अधिक सुरक्षित रूप से जुड़ी हुई है, जिसमें एक पेटेंट CableLoc डिज़ाइन शामिल है जो 8 मिमी जांच के लिए 330 N (75 lb) पुल शक्ति प्रदान करता है जहां जांच केबल जांच टिप से जुड़ती है।

जांच (केवल 8 मिमी) और एक्सटेंशन केबल को एक वैकल्पिक FluidLoc केबल विकल्प के साथ भी ऑर्डर किया जा सकता है। यह विकल्प केबल के अंदरूनी हिस्से से तेल और अन्य तरल पदार्थों को मशीन से बाहर निकलने से रोकता है।

330180 सीरीज़ प्रॉक्सिमीटर सेंसर के मॉडल

330180-50-00
330180-50-05
330180-51-00
330180-51-05
330180-52-00
330180-52-05
330180-90-00
330180-90-05
330180-91-00
330180-91-05
330180-92-00
330180-92-05

कम डिलीवरी समय के लिए, आमतौर पर स्टॉक में रहने वाली जांच का ऑर्डर करें। वर्तमान में, स्टॉक में रहने वाली जांच में निम्नलिखित भाग संख्याएँ शामिल हैं:

330101-00-08-05-02-00, 330101-00-08-05-02-05, 330101-00-08-10-02-00, 330101-00-08-10-02-05, 330101-00-12-10-02-00, 330101-00-12-10-02-05, 330101-00-16-10-02-00, 330101-00-16-10-02-05, 330101-00-20-05-02-00, 330101-00-20-10-02-00, 330101-00-20-10-02-05, 330101-00-30-10-02-00, 330101-00-30-10-02-05, 330101-00-40-05-02-00, 330101-00-40-10-02-00, 330101-00-40-10-02-05, 330101-00-60-10-02-00, 330101-00-60-10-02-05, 330102-00-20-10-02-00, 330103-00-02-10-02-05, 330103-00-03-10-02-05, 330103-00-04-10-02-00, 330103-00-04-50-02-00, 330103-00-05-10-02-00, 330103-00-06-10-02-00, 330104-00-06-10-02-00, 330104-01-05-50-02-00, 330105-02-12-05-02-00, 330105-02-12-05-02-05, 330105-02-12-10-02-00, 330105-02-12-10-02-05, 330106-05-30-05-02-00, 330106-05-30-05-02-05, 330106-05-30-10-02-00 और 330106-05-30-10-02-05।
