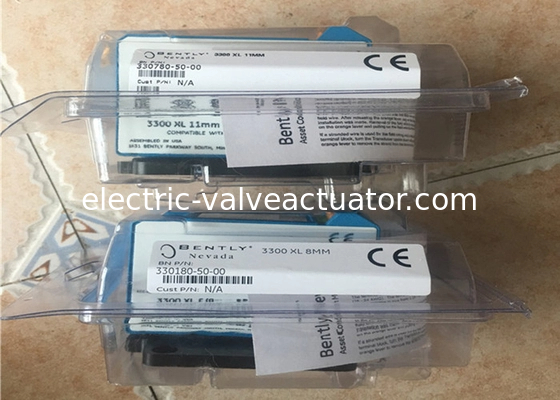

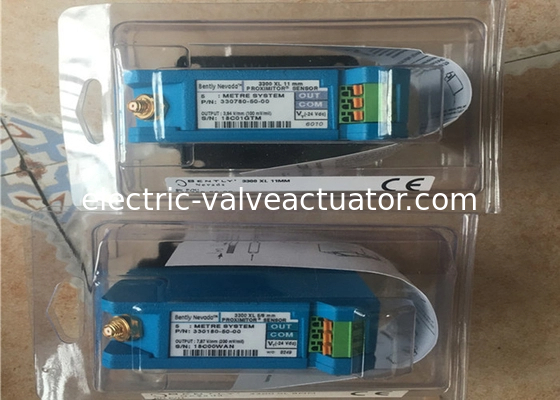

बेंटली नेवादा 330780-50-00 3300 XL 11 मिमी प्रॉक्सिमीटर सेंसर 5.0 मीटर सिस्टम लंबाई नया

बेंटली नेवादा 330780-50-00 3300 एक्सएल 11 मिमी निकटता सेंसर 5.0 मीटर सिस्टम लंबाई नई

एक SET:

बेंटली नेवादा 3300XL 11 मिमी 330780-50-00 निकटता सेंसर

बेंटली नेवादा 3300XL 11 मिमी 330702-30-10-02-00

बेंटली नेवादा 3300XL 11 मिमी 330730-040-01-00

विनिर्देश

जब तक अन्यथा नहीं कहा गया है, निम्नलिखित विनिर्देश एक 3300 XL 8 मिमी निकटता सेंसर, एक्सटेंशन केबल और +18 °C और +27 °C (+64 °F से +80 °F) के बीच 8 मिमी जांच के लिए हैं, जिसमें -24 Vdc बिजली की आपूर्ति है,एक 10 किलो Ω भार, एक एआईएसआई 4140 स्टील लक्ष्य, और 1.27 मिमी (50 मिमी) पर एक जांच गैप। प्रदर्शन विशेषताएं उन प्रणालियों के लिए लागू होती हैं जिनमें केवल 3300 एक्सएल 8 मिमी के घटक होते हैं।सिस्टम सटीकता और विनिमेयता विनिर्देशों का उपयोग नहीं करते हैं जब एक ट्रांस्ड्यूसर प्रणाली का उपयोग किसी भी लक्ष्य के अलावा किसी अन्य लक्ष्य के लिए कैलिब्रेट किया जाता है बेंटली नेवादा AISI 4140 स्टील लक्ष्य.

विद्युत

विवरणनिकटता सेंसर का

3300 प्रोक्सिमिटर सेंसर बेहतर रैखिकता और तापमान स्थिरता के साथ पूर्ववर्ती बेंटली नेवादा वर्डी करंट ट्रांसड्यूसर के मुकाबले कई सुधार प्रदान करता है।यह भी अपने आधार के रूप में एक अभिन्न अलगाव प्लेट का उपयोग करता है, अलग-अलग अलगाव प्लेटों की आवश्यकता को समाप्त करता है।

निकटता जांच और विस्तार केबल।

3300 XL 8 मिमी जांच, 3300 5 मिमी जांच और 3300 XL विस्तार केबल भी पिछले डिजाइनों के मुकाबले सुधार को दर्शाते हैं।एक पेटेंट की गई टिपलॉक मोल्डिंग विधि जांच के सिर और जांच शरीर के बीच एक अधिक मजबूत बंधन प्रदान करती है. जांच केबल को अधिक सुरक्षित रूप से भी जोड़ा जाता है, जिसमें एक पेटेंट किए गए CableLoc डिजाइन शामिल है जो 8 मिमी जांच के लिए 330 N (75 lb) खींचने की शक्ति प्रदान करता है जहां जांच केबल जांच टिप से जुड़ा होता है।

केवल 8 मिमी की जांच और एक्सटेंशन केबल भी एक वैकल्पिक FluidLoc केबल विकल्प के साथ ऑर्डर किए जा सकते हैं।यह विकल्प तेल और अन्य तरल पदार्थों को केबल के अंदर से मशीन से बाहर निकलने से रोकता है.

330180 सीरीज़ के निकटता सेंसर के मॉडल

330180-50-00
330180-50-05
330180-51-00
330180-51-05
330180-52-00
330180-52-05
330180-90-00
330180-90-05
330180-91-00
330180-91-05
330180-92-00
330180-92-05

कम डिलीवरी समय के लिए, आम तौर पर स्टॉक किए गए जांच का आदेश दें। वर्तमान में, स्टॉक किए गए जांच में निम्नलिखित भाग संख्याएं शामिल हैंः

330101-00-08-05-02-00, 330101-00-08-05-02-05, 330101-00-08-10-02-00, 330101-00-08-10-02-00, 330101-00-08-10-02-05, 330101-00-12-10-02-00, 330101-00-12-10-02-05, 330101-00-16-10-02-00, 330101-00-16-10-02-05,330101-00-20-05-02-00, 330101-00-20-10-02-00, 330101-00-20-10-02-05, 330101-00-30-10-02-00, 330101-00-30-10-02-05, 330101-00-40-05-02-00, 330101-00-40-10-02-00, 330101-00-40-10-02-05, 330101-00-60-10-02-00,330101-00-60-10-02-05, 330102-00-20-10-02-00, 330103-00-02-10-02-05, 330103-00-03-10-02-05, 330103-00-04-10-02-00, 330103-00-04-50-02-00, 330103-00-05-10-02-00, 330103-00-06-10-02-00, 330104-00-06-10-02-00,330104-01-05-50-02-00, 330105-02-12-05-02-00, 330105-02-12-05-02-05, 330105-02-12-10-02-00, 330105-02-12-10-02-05, 330106-05-30-05-02-00, 330106-05-30-05-02-05, 330106-05-30-10-02-00 और 330106-05-30-10-02-05.
