बेंटली नेवादा प्रॉक्सिमिटी जांच 330101-00-08-10-02-00 3300 XL 8MM 3/8-24 UNF थ्रेड नया

बेंटली नेवादा निकटता जांच 330101-00-08-10-02-00 3300 XL 8MM 3/8-24 UNF थ्रेड नया

जांच के लिए जानकारी का आदेश देना

3300 XL 8 मिमी निकटता जांच:

330101 3300 XL 8 मिमी जांच, 3/8-24 UNF थ्रेड, बिना कवच2

330102 3300 XL 8 मिमी जांच, 3/8-24 UNF थ्रेड, कवच2 के साथ

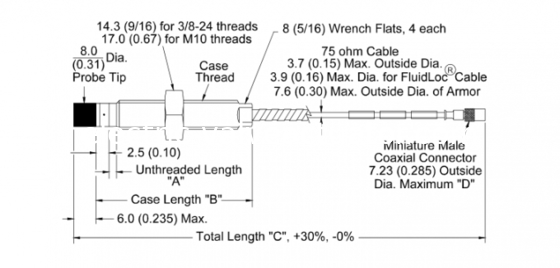

पार्ट नंबर-AXX-BXX-CXX-DXX-EXX

A: बिना थ्रेडेड लंबाई विकल्प

नोट: बिना थ्रेडेड लंबाई केस की लंबाई से कम से कम 0.8 इंच कम होनी चाहिए।

0.1 इंच की लंबाई वृद्धि में ऑर्डर करें: अधिकतम बिना थ्रेडेड लंबाई: 8.8 इंच न्यूनतम बिना थ्रेडेड लंबाई: 0.0 इंच उदाहरण: 0 4= 0.4 इंच

B: कुल केस लंबाई विकल्प

0.1 इंच की वृद्धि में ऑर्डर करें थ्रेडेड लंबाई कॉन्फ़िगरेशन: अधिकतम केस लंबाई: 9.6 इंच न्यूनतम केस लंबाई: 0.8 इंच उदाहरण: 2 4 = 2.4 इंच

C: कुल लंबाई विकल्प

05 0.5 मीटर (1.6 फीट)
10 1.0 मीटर (3.3 फीट)
15 1.5 मीटर (4.9 फीट)
20 2.0 मीटर (6.6 फीट)
30 3.0 मीटर (9.8 फीट)
50 5.0 मीटर (16.4 फीट)
90 9.0 मीटर (29.5 फीट)

नोट:

3-मीटर लंबाई विकल्प केवल 330101 जांच पर उपलब्ध है, और केवल 9 मीटर प्रॉक्सिमीटर सेंसर के साथ उपयोग के लिए डिज़ाइन किया गया है।

5-मीटर जांच केवल 5 मीटर प्रॉक्सिमीटर सेंसर के साथ उपयोग के लिए डिज़ाइन की गई हैं।

D: कनेक्टर और केबल-प्रकार विकल्प

01 कनेक्टर रक्षक के साथ लघु समाक्षीय ClickLoc कनेक्टर, मानक केबल।
02 लघु समाक्षीय ClickLoc कनेक्टर, मानक केबल।
11 कनेक्टर रक्षक के साथ लघु समाक्षीय ClickLoc कनेक्टर, FluidLoc केबल।
12 लघु समाक्षीय ClickLoc कनेक्टर, FluidLoc केबल।

E: एजेंसी अनुमोदन विकल्प

00 आवश्यक नहीं
05 CSA, ATEX, IECEx अनुमोदन

विवरण

निकटता जांच और एक्सटेंशन केबल

3300 XL जांच और एक्सटेंशन केबल भी पिछले डिज़ाइनों पर सुधार दर्शाते हैं। एक पेटेंट TipLoc* मोल्डिंग विधि जांच टिप और जांच बॉडी के बीच एक अधिक मजबूत बंधन प्रदान करती है। जांच की केबल में एक पेटेंट CableLoc* डिज़ाइन शामिल है जो जांच केबल और जांच टिप को अधिक सुरक्षित रूप से जोड़ने के लिए 330 N (75 lbf) पुल शक्ति प्रदान करता है। आप एक वैकल्पिक FluidLoc* केबल विकल्प के साथ 3300 XL 8 मिमी जांच और एक्सटेंशन केबल भी ऑर्डर कर सकते हैं। यह विकल्प केबल के अंदर से मशीन से तेल और अन्य तरल पदार्थों को लीक होने से रोकता है।

ट्रांसड्यूसर सिस्टम

3300 निकटता ट्रांसड्यूसर सिस्टम में शामिल हैं:

• एक 3300 XL 8 मिमी जांच या 3300 5 मिमी जांच
• एक 3300 XL एक्सटेंशन केबल
• एक 3300 प्रॉक्सिमीटर सेंसर

सिस्टम जांच टिप और देखी गई संवाहक सतह के बीच की दूरी के सीधे आनुपातिक एक आउटपुट वोल्टेज प्रदान करता है। यह स्थिर (स्थिति) और गतिशील (कंपन) माप दोनों में सक्षम है, और मुख्य रूप से तरल-फिल्म बेयरिंग मशीनों पर कंपन और स्थिति माप अनुप्रयोगों के साथ-साथ Keyphasor और गति माप अनुप्रयोगों के लिए उपयोग किया जाता है।

सिस्टम एक विस्तृत तापमान सीमा पर एक सटीक, स्थिर सिग्नल आउटपुट प्रदान करता है। सभी 3300 निकटता ट्रांसड्यूसर सिस्टम इस स्तर के प्रदर्शन को प्राप्त करते हैं, जबकि व्यक्तिगत घटक मिलान या बेंच कैलिब्रेशन की आवश्यकता के बिना जांच, एक्सटेंशन केबल और प्रॉक्सिमीटर सेंसर की पूरी विनिमेयता की अनुमति देते हैं।
