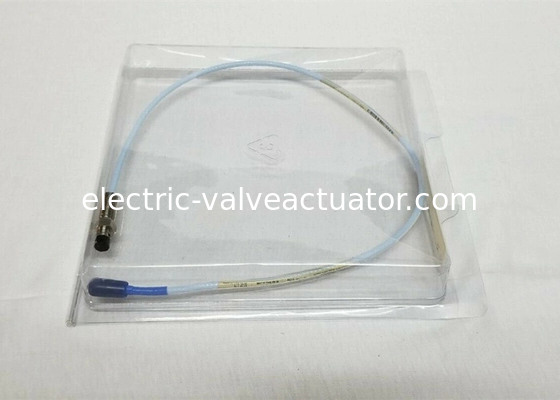

नई बेंटली नेवादा 3300 XL 8MM निकटता जांच 330101-00-08-05-02-05 ट्रांसड्यूसर प्रणाली

नया बेंटली नेवादा 3300 XL 8MM निकटता जांच 330101-00-08-05-02-05 ट्रांसड्यूसर सिस्टम

विवरण

निकटता जांच और एक्सटेंशन केबल

3300 XL जांच और एक्सटेंशन केबल भी पिछले डिजाइनों पर सुधार दर्शाते हैं। एक पेटेंटेड TipLoc* मोल्डिंग विधि जांच टिप और जांच बॉडी के बीच एक मजबूत बंधन प्रदान करती है। जांच की केबल में एक पेटेंटेड CableLoc* डिज़ाइन शामिल है जो 330 N (75 lbf) पुल शक्ति प्रदान करता है ताकि जांच केबल और जांच टिप को अधिक सुरक्षित रूप से जोड़ा जा सके। आप एक वैकल्पिक FluidLoc* केबल विकल्प के साथ 3300 XL 8 मिमी जांच और एक्सटेंशन केबल भी ऑर्डर कर सकते हैं। यह विकल्प तेल और अन्य तरल पदार्थों को केबल के अंदर से मशीन से बाहर निकलने से रोकता है।

ट्रांसड्यूसर सिस्टम

3300 निकटता ट्रांसड्यूसर सिस्टम में शामिल हैं:

• एक 3300 XL 8 मिमी जांच या 3300 5 मिमी जांच
• एक 3300 XL एक्सटेंशन केबल
• एक 3300 प्रॉक्सिमीटर सेंसर

सिस्टम जांच टिप और देखी गई प्रवाहकीय सतह के बीच की दूरी के सीधे आनुपातिक एक आउटपुट वोल्टेज प्रदान करता है। यह स्थैतिक (स्थिति) और गतिशील (कंपन) माप दोनों में सक्षम है, और मुख्य रूप से तरल-फिल्म बेयरिंग मशीनों पर कंपन और स्थिति माप अनुप्रयोगों के साथ-साथ Keyphasor और गति माप अनुप्रयोगों के लिए उपयोग किया जाता है।

सिस्टम एक विस्तृत तापमान सीमा पर एक सटीक, स्थिर सिग्नल आउटपुट प्रदान करता है। सभी 3300 निकटता ट्रांसड्यूसर सिस्टम इस स्तर के प्रदर्शन को प्राप्त करते हैं, जबकि जांच, एक्सटेंशन केबल और प्रॉक्सिमीटर सेंसर की पूरी विनिमेयता की अनुमति देते हैं, बिना व्यक्तिगत घटक मिलान या बेंच अंशांकन की आवश्यकता के।

जांच के लिए आदेश जानकारी

3300 XL 8 मिमी निकटता जांच:

330101 3300 XL 8 मिमी जांच, 3/8-24 UNF थ्रेड, बिना कवच2

330102 3300 XL 8 मिमी जांच, 3/8-24 UNF थ्रेड, कवच के साथ2

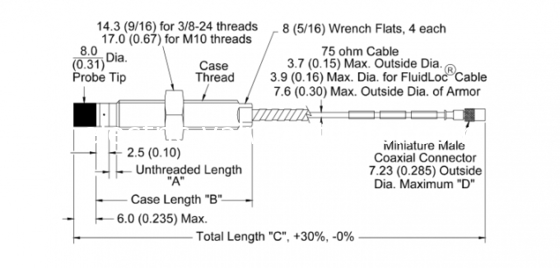

पार्ट नंबर-AXX-BXX-CXX-DXX-EXX

A:अथ्रेडेड लंबाई विकल्प

नोट:अथ्रेडेड लंबाई केस की लंबाई से कम से कम 0.8 इंच कम होनी चाहिए।

0.1 इंच की लंबाई में ऑर्डर करें:अधिकतम अथ्रेडेड लंबाई: 8.8 इंच न्यूनतम अथ्रेडेड लंबाई: 0.0 इंचउदाहरण: 0 4= 0.4 इंच

B:कुल केस लंबाई विकल्प

0.1 इंच के इंक्रीमेंट में ऑर्डर करेंथ्रेडेड लंबाई कॉन्फ़िगरेशन:अधिकतम केस लंबाई: 9.6 इंचन्यूनतम केस लंबाई: 0.8 इंचउदाहरण: 2 4 = 2.4 इंच

C:कुल लंबाई विकल्प

05 0.5 मीटर (1.6 फीट)
10 1.0 मीटर (3.3 फीट)
15 1.5 मीटर (4.9 फीट)
20 2.0 मीटर (6.6 फीट)
30 3.0 मीटर (9.8 फीट)
50 5.0 मीटर (16.4 फीट)
90 9.0 मीटर (29.5 फीट)

नोट:

3-मीटर लंबाई विकल्प केवल 330101 जांच पर उपलब्ध है, और केवल 9 मीटर प्रॉक्सिमीटर सेंसर के साथ उपयोग के लिए डिज़ाइन किया गया है।

5-मीटर जांच केवल 5 मीटर प्रॉक्सिमीटर सेंसर के साथ उपयोग के लिए डिज़ाइन की गई हैं।

D:कनेक्टर और केबल-प्रकार विकल्प

01 कनेक्टर प्रोटेक्टर के साथ लघु समाक्षीय ClickLoc कनेक्टर, मानक केबल।
02 लघु समाक्षीय ClickLoc कनेक्टर, मानक केबल।
11 कनेक्टर प्रोटेक्टर के साथ लघु समाक्षीय ClickLoc कनेक्टर, FluidLoc केबल।
12 लघु समाक्षीय ClickLoc कनेक्टर, FluidLoc केबल।

E:एजेंसी अनुमोदन विकल्प

00 आवश्यक नहीं
05 CSA, ATEX, IECEx अनुमोदन
