जीई बेंटली नेवादा 3300 एक्सएल 8 मिमी एक्सटेंशन केबल 330130-045-00-00 जांच सेंसर केबल नई

जीई बेंटली नेवादा 3300 XL 8mm एक्सटेंशन केबल 330130-045-00-00 जांच सेंसर केबल नया



आदेश देने की जानकारी विस्तार केबल


3300 XL स्टैंडर्ड एक्सटेंशन केबल

330130-AXXX-BXX-CXX

नोट: सुनिश्चित करें कि एक्सटेंशन केबल की लंबाई और जांच की लंबाई, जब एक साथ जोड़ी जाती है, तो प्रॉक्सिमीटर सेंसर की कुल लंबाई के बराबर होती है।



A: केबल लंबाई विकल्प


030 3.0 मीटर (9.8 फीट)
035 3.5 मीटर (11.5 फीट)
040 4.0 मीटर (13.1 फीट)
045 4.5 मीटर (14.8 फीट)
060 6.0 मीटर (19.7 फीट)
070 7.0 मीटर (22.9 फीट)
075 7.5 मीटर (24.6 फीट)
080 8.0 मीटर (26.2 फीट)
085 8.5 मीटर (27.9 फीट)


B: कनेक्टर प्रोटेक्टर और केबल विकल्प

00 स्टैंडर्ड केबल0 1 आर्मर्ड केबल
02 कनेक्टर प्रोटेक्टर के साथ स्टैंडर्ड केबल
03 कनेक्टर प्रोटेक्टर के साथ आर्मर्ड केबल
10 FluidLoc केबल1 1 आर्मर्ड FluidLoc केबल
12 कनेक्टर प्रोटेक्टर के साथ FluidLoc केबल
13 कनेक्टर प्रोटेक्टर के साथ आर्मर्ड FluidLoc केबल

C: एजेंसी अनुमोदन विकल्प

00 आवश्यक नहीं
05 CSA, ATEX, IECEx अनुमोदन


मॉडल:

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05



विवरण


ट्रांसड्यूसर सिस्टम
3300 प्रॉक्सिमिटी ट्रांसड्यूसर सिस्टम में शामिल हैं:

• एक 3300 XL 8 मिमी जांच या 3300 5 मिमी जांच
• एक 3300 XL एक्सटेंशन केबल
• एक 3300 प्रॉक्सिमीटर सेंसर

सिस्टम एक आउटपुट वोल्टेज प्रदान करता है जो जांच टिप और देखी गई प्रवाहकीय सतह के बीच की दूरी के सीधे आनुपातिक होता है। यह स्थिर (स्थिति) और गतिशील (कंपन) माप दोनों में सक्षम है, और मुख्य रूप से तरल-फिल्म असर वाली मशीनों पर कंपन और स्थिति माप अनुप्रयोगों के साथ-साथ Keyphasor और गति माप अनुप्रयोगों के लिए उपयोग किया जाता है।
सिस्टम एक विस्तृत तापमान सीमा पर एक सटीक, स्थिर सिग्नल आउटपुट प्रदान करता है। सभी 3300 प्रॉक्सिमिटी ट्रांसड्यूसर सिस्टम इस स्तर के प्रदर्शन को प्राप्त करते हैं, जबकि जांच, एक्सटेंशन केबल और प्रॉक्सिमीटर सेंसर की पूरी तरह से अदला-बदली की अनुमति देते हैं, बिना व्यक्तिगत घटक मिलान या बेंच कैलिब्रेशन की आवश्यकता के।

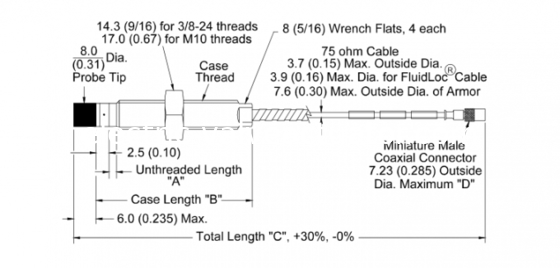

निकटता जांच और विस्तार केबल


3300 XL जांच और एक्सटेंशन केबल भी पिछले डिजाइनों पर सुधार को दर्शाते हैं। एक पेटेंट TipLoc* मोल्डिंग विधि जांच टिप और जांच बॉडी के बीच एक मजबूत बंधन प्रदान करती है। जांच की केबल में एक पेटेंट CableLoc* डिज़ाइन शामिल है जो जांच केबल और जांच टिप को अधिक सुरक्षित रूप से संलग्न करने के लिए 330 N (75 lbf) पुल शक्ति प्रदान करता है। आप एक वैकल्पिक FluidLoc* केबल विकल्प के साथ 3300 XL 8 मिमी जांच और एक्सटेंशन केबल भी ऑर्डर कर सकते हैं। यह विकल्प केबल के अंदरूनी हिस्से के माध्यम से मशीन से तेल और अन्य तरल पदार्थों के रिसाव को रोकता है।
