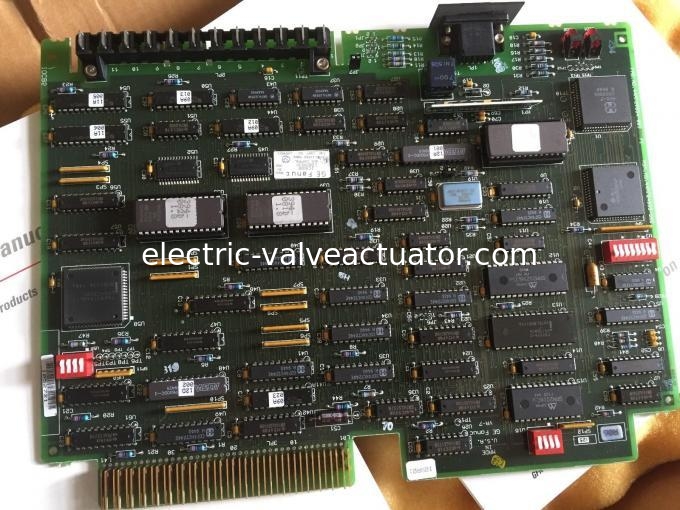

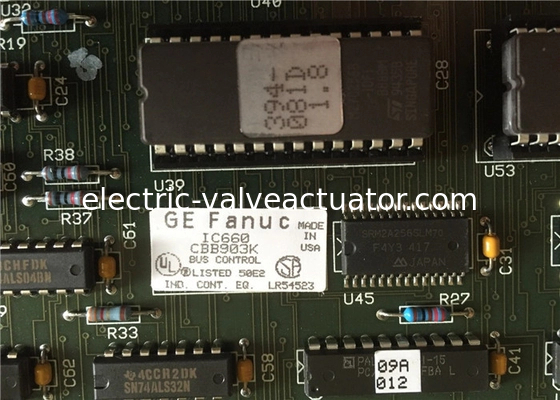

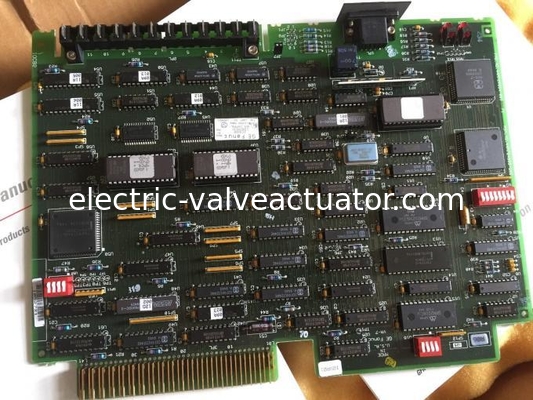

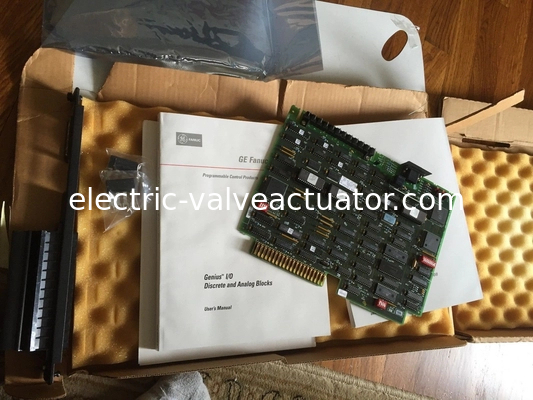

IC660CBB903K GE FANUC पीएलसी लॉजिक कंट्रोलर सीरीज छह I/O बस कंट्रोलर

जीई फैनुक IC660CBB90xx सीरीज बस कंट्रोल मॉड्यूल एक सीरीज सिक्स प्लस पीएलसी और जीनियस I/O ब्लॉक के बीच एक आवश्यक इंटरफेस हैं, जब उन्हें पीएलसी के I/O सिस्टम में शामिल किया जाता है। बस कंट्रोलर मॉड्यूल को सीपीयू में या सीपीयू स्टेशन या लोकल I/O स्टेशन में एक उच्च-क्षमता वाले I/O रैक में किसी भी I/O स्लॉट में रखा जा सकता है, जो सीपीयू से 2000 फीट (600 मीटर) तक की दूरी पर स्थित है। एक रैक में कई बस कंट्रोलर रखे जा सकते हैं। चूंकि प्रत्येक बस कंट्रोलर 20 इकाइयों का भार लेता है, इसलिए सीपीयू रैक में अधिकतम 5 मॉड्यूल, या उच्च क्षमता वाले I/O रैक में 10 मॉड्यूल रखे जा सकते हैं।

एक बस कंट्रोलर को रिमोट I/O स्टेशन में एक I/O रैक में रखा जा सकता है यदि सीपीयू स्कैन समय 10 एमएस से अधिक है। हालाँकि, सीरियल I/O संचार लिंक की कम क्षमता के कारण, विंडो कमांड समर्थित नहीं होंगे। प्रत्येक बस कंट्रोलर 2000 फीट (600 मीटर) तक मुड़ जोड़ी संचार द्वारा सीरीज सिक्स प्लस सीपीयू के लिए 30 जीनियस I/O ब्लॉक तक इंटरफेस कर सकता है। किसी भी एक पीएलसी सिस्टम में बस कंट्रोलर की संख्या की एकमात्र सीमा सीरीज सिक्स प्लस सीपीयू की I/O क्षमता है। प्रत्येक बस कंट्रोलर, किसी भी I/O मॉड्यूल के समान, अपनी I/O श्रृंखला पर सभी I/O संदर्भों तक पहुंच रखता है।

विस्तारित I/O एड्रेसिंग के लिए चैनल चयन को सक्षम करने के लिए मॉड्यूल पर स्थित एक 4-सेगमेंट डीआईपी स्विच का उपयोग किया जाता है। यदि सामान्य (गैर-विस्तारित) एड्रेसिंग का उपयोग किया जाता है या यदि I/O ट्रांसमीटर मॉड्यूल के माध्यम से चैनल चयन किया जाता है, तो किसी स्विच सेटिंग की आवश्यकता नहीं होती है।

जीनियस I/O बस को इसकी विशेषता प्रतिबाधा द्वारा बस कंट्रोलर पर समाप्त किया जाना चाहिए। उन्नत संस्करण बस कंट्रोलर तीन चयन योग्य ऑन-बोर्ड प्रतिबाधाएँ प्रदान करता है, 100Ω, 150Ω, या 750Ω। मॉड्यूल पर तीन जम्पर (जेपीआई, जेपी2, और जेपी3) का उपयोग सूचीबद्ध मानों में से एक का चयन करने या कोई प्रतिबाधा का चयन करने के लिए किया जाता है।
