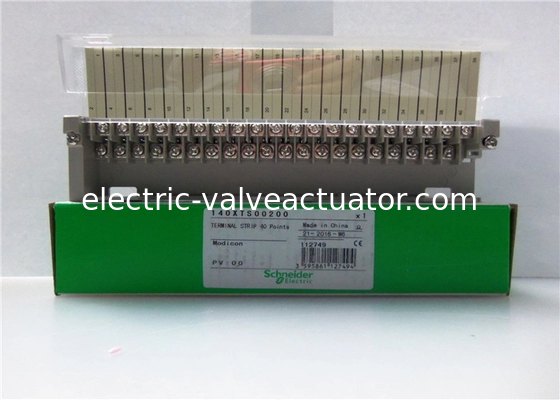

प्रोग्राम करने योग्य स्वचालन नियंत्रक 140XTS00200 टर्मिनल पट्टी 40 अंक

पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर श्नाइडर इलेक्ट्रिक मॉडिकॉन क्वांटम 140XTS00200 टर्मिनल स्ट्रिप 40 अंक

मुख्य
उत्पाद श्रेणीमॉडिकॉन क्वांटम ऑटोमेशन प्लेटफॉर्म
सहायक उपकरण/अलग भाग का नामस्क्रू टर्मिनल ब्लॉक
सहायक उपकरण/अलग भाग का प्रकारटर्मिनल ब्लॉक
सहायक उपकरण/अलग भाग श्रेणीकनेक्शन सहायक उपकरण
सहायक उपकरण/अलग भाग का गंतव्य

एनालॉग I/O मॉड्यूल
सुरक्षा के इनपुट या आउटपुट मॉड्यूल

काउंटर मॉड्यूल
सुरक्षा का एनालॉग मॉड्यूल
एनालॉग इनपुट मॉड्यूल
अलग संयोजन I/O मॉड्यूल
एनालॉग आउटपुट मॉड्यूल
सटीक समय मुद्रांकन बहुक्रिया इनपुट मॉड्यूल

पूरक

उत्पाद संगतता

140ACI...
140ACO...
140 एएमएम...
140ARI...
140ATI...
140AVI...
140AVO...
140DAI...
140DAM...
140DDI...
140DDM...
140 डीडीओ...
140DRA...
140DRC...
140DRO...
140 डीएसआई...
140 डीवीओ...
140EHC...
140ERT...
140 एसएआई...
140 एसडीआई...
140 एसडीओ...

पिन संख्या40 पिन
उत्पाद का वजनt 0.15 किलोग्राम

पर्यावरण
आईपी संरक्षण की डिग्री< IP20

स्थिरता प्रदान करें
टिकाऊ प्रस्ताव की स्थितिग्रीन प्रीमियम उत्पाद नहीं
RoHS अनुरूप- 0739 के बाद से - श्नाइडर इलेक्ट्रिक अनुरूपता की घोषणा
REACh संदर्भ जिसमें नहीं हैएसवीएचसी सीमा से ऊपर
उत्पाद के जीवन के अंत के निर्देशकोई विशेष रीसाइक्लिंग ऑपरेशन की आवश्यकता नहीं है

अन्य श्रेष्ठ उत्पाद

• 140-एक्सटीएस टर्मिनल स्ट्रिप 40पॉइंट केबलफास्ट मॉडिकॉन क्वांटम 140-एक्सटीएस-002-00
• निर्माता: मॉडिकॉन क्वांटम
• सीरीजः 140 सीरीज
• यह 140XTS00200 हमारे क्रेडिट के लिए विनिमय कार्यक्रम के लिए योग्य हो सकता है।

मॉडिकॉन क्वांटम - स्क्रू टर्मिनल ब्लॉक

क्वांटम ∙ 140XTS00200 ∙ मोडिकॉन ∙ 140 XTS 002 00 ∙ 40 बिंदु टर्मिनल पट्टी

बैकप्लेनों को ड्रॉप में इस्तेमाल किए जाने वाले सभी मॉड्यूलों को यांत्रिक रूप से सुरक्षित करने और विद्युत रूप से जोड़ने के लिए डिज़ाइन किया गया है।बैकप्लेन में एक निष्क्रिय सर्किट बोर्ड होता है जो मॉड्यूल को एक दूसरे के साथ संवाद करने और आगे स्विच सेटिंग्स के बिना अपने स्लॉट नंबरों की पहचान करने की अनुमति देता है. 19 इंच के NEMA कैबिनेट में बैकप्लेन को माउंट करते समय ब्रैकेट की आवश्यकता होती है। ये ब्रैकेट 2 से 10 स्थिति बैकप्लेन का समर्थन करते हैं। ब्रैकेट मानक NEMA हार्डवेयर का उपयोग करके रेल पर माउंट होता है।जब एक कैबिनेट में क्वांटम सिस्टम को माउंट, मॉड्यूल के ऊपर और नीचे 4 इंच (101.60 मिमी) का स्थान बनाए रखा जाना चाहिए। साइड स्पेस 1 इंच (25.40 मिमी) न्यूनतम होना चाहिए। वायरिंग नलिकाएं 2 इंच तक (50.80 मिमी) वर्ग को पृष्ठभूमि के बीच क्षैतिज रूप से केंद्रित किया जा सकता हैनलिकाओं या इस तरह से लगाए गए इसी तरह के सामान जो 2 इंच से अधिक बाहर तक फैला हुआ है, उन्हें और ऊपरी और निचले मॉड्यूल के बीच 4 इंच की जगह (एक इंच के बजाय) की आवश्यकता होती है, ताकि हवा की आवाजाही की अनुमति दी जा सके।.क्वांटम मॉड्यूल, बिजली आपूर्ति मॉड्यूल के अपवाद के साथ, किसी भी बैकप्लेन के किसी भी स्लॉट में डाला जा सकता है, और, सीपीयू मॉड्यूल के अतिरिक्त अपवाद के साथ,बिजली के तहत हटाया जा सकता है (गर्म स्वैप) मॉड्यूल या backplane को नुकसान पहुंचाए बिना; पावर सप्लाई मॉड्यूल को बैकप्लेन के पहले या अंतिम स्लॉट में स्थापित किया जाना चाहिए। मॉड्यूल को माउंट करते समय निम्नलिखित चित्रों और प्रक्रिया का संदर्भ लें।
