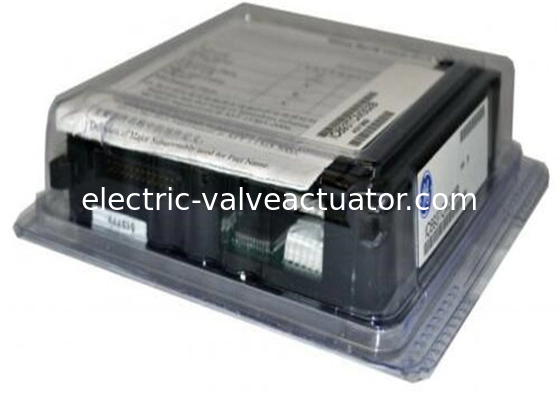

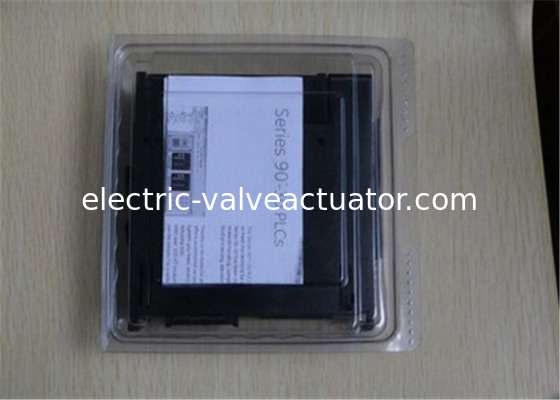

अप्रचलित GE GENIUS IC693TCM302 (FANUC) TEMP कंट्रोल मॉड्यूलEnhanced Genius कम्युनिकेशंस मॉड्यूल

उन्नत प्रतिभा संचार मॉड्यूल (जीसीएम+), आईसी693सीएमएम302,एक बुद्धिमान मॉड्यूल है जो एक श्रृंखला 90-30 पीएलसी और एक जीनियस बस पर 31 अन्य उपकरणों के बीच स्वचालित वैश्विक डेटा संचार प्रदान करता है. जीसीएम + किसी भी मानक सीरीज 90-30 सीपीयू बेसप्लेट, विस्तार बेसप्लेट, या दूरस्थ बेसप्लेट में स्थित हो सकता है। हालांकि, सबसे कुशल संचालन के लिए,यह अनुशंसा की जाती है कि मॉड्यूल को सीपीयू बेसप्लेट में स्थापित किया जाए क्योंकि जीसीएम + मॉड्यूल का स्वीप प्रभाव समय पीएलसी के मॉडल और बेसप्लेट पर निर्भर करता है जहां यह स्थित हैनोटः यदि किसी प्रणाली में जीसीएम मॉड्यूल मौजूद है, तो जीसीएम + मॉड्यूल को सिस्टम में शामिल नहीं किया जा सकता है।सीरीज 90-30 पीएलसी प्रणाली में कई जीसीएम+ मॉड्यूल स्थापित किए जा सकते हैं जिनमें प्रत्येक जीसीएम+ की अपनी जीनियस बस होती है जो बस पर 31 अतिरिक्त उपकरणों तक की सेवा देती हैउदाहरण के लिए, यह तीन जीसीएम + मॉड्यूल के साथ एक श्रृंखला 90-30 पीएलसी को स्वचालित रूप से 93 अन्य जीनियस उपकरणों के साथ वैश्विक डेटा का आदान-प्रदान करने की अनुमति देता है।जीसीएम+ मॉड्यूल का उपयोग विभिन्न अनुप्रयोगों के लिए किया जा सकता है जैसे कि: „ पर्सनल कंप्यूटर या इंडस्ट्रियल कंप्यूटर द्वारा डेटा की निगरानी करना। „ Genius I/O ब्लॉक से डेटा की निगरानी करना (हालांकि यह Genius I/O ब्लॉक को नियंत्रित नहीं कर सकता है) ।„ बस पर उपकरणों के बीच पीयर-टू-पीयर संचार. „ मास्टर-स्लेव संचार बस पर उपकरणों के बीच (दूरस्थ I / O अनुकरण करता है) । जीनियस बस GCM + मॉड्यूल के सामने टर्मिनल बोर्ड से जुड़ता है

जीबीसी के सामने के एलईडी इसकी परिचालन स्थिति को इंगित करते हैं और सामान्य संचालन के दौरान चालू होना चाहिए। ओके जीबीसी मॉड्यूल की स्थिति दिखाता है।यह एलईडी पावर अप निदान पूरा हो गया है के बाद चालू हो जाता है. COM जीनियस संचार बस की स्थिति दिखाता है। यह एलईडी स्थिर रूप से चालू होती है जब बस ठीक से काम कर रही होती है। यह अंतराल वाली बस त्रुटियों के लिए चमकती है और विफल बस के लिए बंद हो जाती है।यह भी बंद है जब कोई विन्यास पीएलसी सीपीयू से प्राप्त किया गया है.
