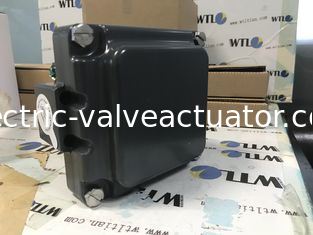

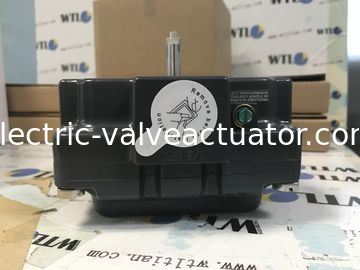

TVH-E20GNPM TOPWORX एमर्सन वाल्व मॉनिटर हार्डकोट एनोडाइज्ड एल्यूमिनियम या 316 स्टेनलेस स्टील में

TVH-E20GNPM TOPWORX हार्डकोट एनोडाइज्ड एल्यूमीनियम या 316 स्टेनलेस स्टील में


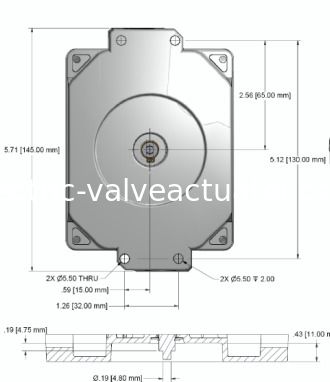

मॉडल TVH,
स्टेनलेस स्टील बेस और ढक्कन बस/सेंसर (2) P&F NJ2-V3-N
क्षेत्र वर्गीकरण कक्षा 1, डिवीज़न 1, समूह A, B, C और D; कक्षा II, डिवीज़न 1, समूह E, F और G; IP67, 4, 4X; Ex ia IIC T4
विज़ुअल डिस्प्ले 90° हरा खुला / लाल बंद
शाफ्ट NAMUR, 304 स्टेनलेस स्टील
कंड्यूट प्रविष्टियाँ (2) 1/2” NPT
ओ-रिंग सिलिकॉन तापमान रेटिंग -20°C से 40°C
एक्ट्यूएटर पर स्थापना

ओरिएंटेशन, सामान्य और रिवर्स एक्टिंग

सामान्य अभिनय तब पूर्ण दक्षिणावर्त होता है जब प्रक्रिया वाल्व बंद होता है और वामावर्त जब प्रक्रिया वाल्व खुला होता है। रिवर्स एक्टिंग पूर्ण दक्षिणावर्त होता है जब प्रक्रिया वाल्व खुला होता है और वामावर्त जब प्रक्रिया वाल्व बंद होता है।

90° इंडिकेटर डोम असेंबली को किसी भी माउंटिंग व्यवस्था को समायोजित करने के लिए डिज़ाइन किया गया है और यदि आवश्यक हो तो 9° तक ऑफ एक्सिस को समायोजित किया जा सकता है। 45° इंडिकेटर डोम असेंबली केवल सामान्य अभिनय अनुप्रयोगों को समायोजित कर सकती है जो समानांतर और प्लसmn;9° पर लगे होते हैं। 45° रिवर्स एक्टिंग या लंबवत अनुप्रयोगों के लिए अपने स्थानीय वितरक या फ़ैक्टरी प्रतिनिधि से परामर्श करें।

बाएँ चित्र में एक TopWorx™ इकाई प्रक्रिया वाल्व के समानांतर बंद स्थिति में लगी हुई है। शीर्ष पर हरा तीर वाल्व खोलने के लिए यात्रा की “सामान्य अभिनय” दिशा को दर्शाता है। यह मानक अभिविन्यास है और जब तक अन्यथा निर्दिष्ट न हो, आपकी इकाई को इस तरह से संचालित करने के लिए फ़ैक्टरी सेट किया जाएगा।

दाएँ चित्र में एक TopWorx™ प्रक्रिया वाल्व के लंबवत बंद स्थिति में लगा हुआ है। शीर्ष पर हरा तीर वाल्व खोलने के लिए यात्रा की “सामान्य अभिनय” दिशा को दर्शाता है।


माउंटिंग

TopWorx™ में आपके विशिष्ट अनुप्रयोग को पूरा करने के लिए कई माउंटिंग ब्रैकेट किट, रोटरी और रैखिक दोनों उपलब्ध हैं। ऑर्डरिंग जानकारी के लिए अपने स्थानीय वितरक या फ़ैक्टरी प्रतिनिधि से परामर्श करें। नीचे दिया गया चित्र एक चौथाई मोड़ वाल्व पर एक प्रत्यक्ष NAMUR माउंट दिखाता है। विशिष्ट माउंटिंग निर्देशों के लिए अपने माउंटिंग किट दस्तावेज़ देखें।

भंडारण

जब तक कंड्यूट, कंड्यूट कवर और कोई भी लागू स्पूल वाल्व पोर्ट कनेक्शन ठीक से स्थापित नहीं हो जाते, तब तक TopWorx™ इकाई अपने IP/NEMA रेटिंग का समर्थन नहीं करेगी क्योंकि इकाई अस्थायी कवर के साथ शिप होती है। सुनिश्चित करें कि इसे 10%-95% के बीच सापेक्षिक आर्द्रता और -40ºF (-40ºC) से 160ºF (71ºC) तक के तापमान के साथ एक सूखी वातावरण में संग्रहीत किया गया है। एक बार ठीक से स्थापित होने के बाद, नेम-प्लेट पर सूचीबद्ध तापमान सीमा इस भंडारण तापमान सीमा का स्थान ले लेगी।
