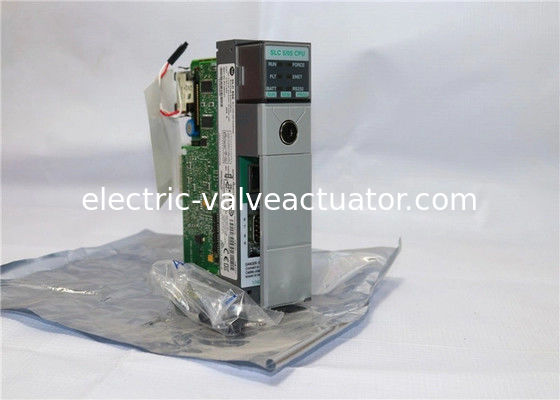

AB 1747-L552 SLC 500 SLC 5/05 प्रोसेसर, 32K मेमोरी, ईथरनेट और RS-232 संचार पोर्ट

1747-एल552 के बारे में:

द एबी 1747-एल552 एक एसएलसी 500 मॉड्यूलर प्रोसेसर है। इस मॉड्यूल में एक अधिकतम उपयोगकर्ता मेमोरी 32K वर्ड्स है, जिसमें डेटा या प्रोग्राम के लिए 28K वर्ड्स और डेटा के लिए 4K वर्ड्स हैं केवल। प्रोसेसर में 4096 प्रत्येक पर I/O की एक पूर्ण अधिकतम संख्या भी है, के लिए इनपुट और आउटपुट दोनों। इसमें अधिकतम स्थानीय एनालॉग 480 भी है। एक सौ सात प्रोग्रामिंग निर्देश, साथ ही तीन चेसिस और तीस स्लॉट, इस प्रोसेसर के साथ उपलब्ध हैं; इस इकाई में 5 वोल्ट डीसी पर 1ए और 24 वोल्ट डीसी पर 0ए का अधिकतम करंट है। यह एक विशिष्ट के साथ आता है 0.9 मिलीसेकंड/के, 0.225 मिलीसेकंड का I/O स्कैन समय, और 0.37 का XIC बिट निष्पादन का प्रोग्राम स्कैन समय ओम। बिजली आपूर्ति लोडिंग के आधार पर, इस प्रोसेसर में बिजली की हानि के बाद 20 मिलीसेकंड से 3 सेकंड का प्रोग्राम स्कैन होल्ड-अप समय होता है। इसमें 0.015 इंच का ऑपरेटिंग कंपन, 5 से 57 हर्ट्ज पर पीक-टू-पीक विस्थापन और 57 से 2000 हर्ट्ज पर 2.5G त्वरण है। इस प्रोसेसर में 30G का ऑपरेटिंग शॉक और 5 से 95% का गैर-संघनक सापेक्षिक आर्द्रता भी है। इस प्रोसेसर का ऑपरेटिंग तापमान रेंज 0 से 60 डिग्री सेल्सियस है और भंडारण तापमान रेंज -40 से 85 डिग्री सेल्सियस है।

इस प्रोसेसर के लिए एकमात्र संगत मेमोरी मॉड्यूल सीरीज सी ओएस501 या उच्चतर फर्मवेयर संस्करण के लिए एम13 है। मॉड्यूल जोड़ते या हटाते समय बिजली बंद कर देनी चाहिए। स्थिति एलईडी इस प्रोसेसर के लिए उपलब्ध हैं और ये आपको इसकी वर्तमान स्थिति की निगरानी करने देते हैं। 1747-एल552 प्रोसेसर में एक ओपन-टाइप एन्क्लोजर है और इसे चेसिस के माध्यम से माउंट किया गया है। पूरे प्रोसेसर का माप 145 x 35 x 142 मिलीमीटर है। इस प्रोसेसर का ईथरनेट कनेक्शन BOOTP सक्षम है और यह 48 तक का समर्थन करता है आने वाले या जाने वाले कनेक्शन। आप आरएसलॉगिक्स 500 प्रोग्रामिंग सॉफ़्टवेयर का उपयोग करके BOOTP/DHCP अनुरोध के अलावा, प्रोसेसर को मैन्युअल रूप से भी कॉन्फ़िगर कर सकते हैं। ध्यान दें कि जाने वाले कनेक्शन केवल प्रति गंतव्य नोड एक कनेक्शन स्थापित कर सकते हैं। यदि वे एक ही गंतव्य नोड का उपयोग करते हैं तो एकाधिक MSG निर्देश एक ही कनेक्शन साझा करेंगे। इस प्रोसेसर में एक आरएस-232 भी है पोर्ट और एक फ्लैश बैकअप मेमोरी। इसमें एक उपयोगकर्ता-बदली जाने वाली लिथियम बैटरी है जो औसतन दो साल तक चलती है। 1747-एल552 प्रोसेसर में एक कैपेसिटर है और यह प्रोसेसर को कम से कम 30 मिनट तक चलाने देता है बैटरी बैक-अप का उपयोग करते हुए जबकि बैटरी स्वयं डिस्कनेक्ट हो गई है। रैम में डेटा खोने से बचने के लिए बैटरी को 30 मिनट के भीतर प्रोसेसर से कनेक्ट करना होगा।

तकनीकी विनिर्देश:
