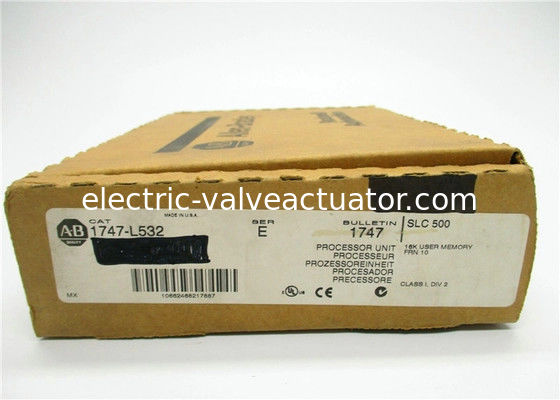

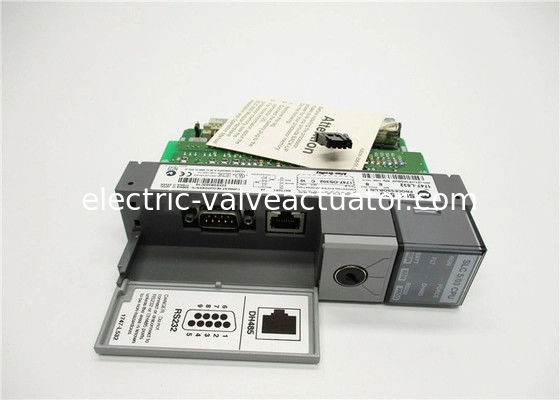

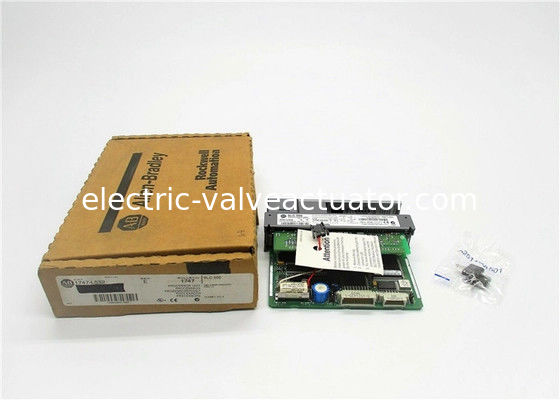

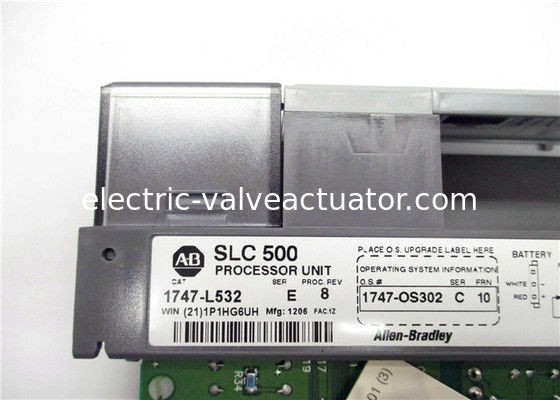

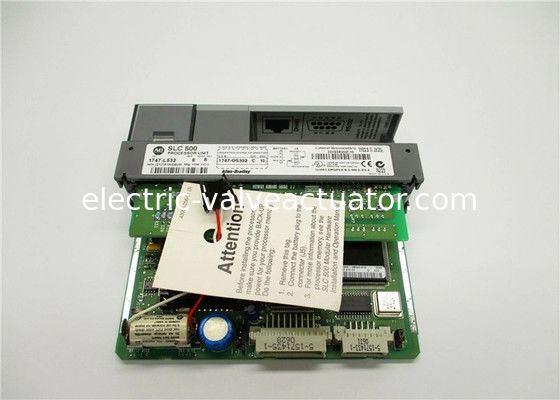

AB 1747-L532 प्रोसेसर नियंत्रक, SLC5/03, मॉड्यूलर, 16KB, DH+, RS232, चेसिस माउंट

1747-एल532 के बारे में:

एबी 1747-एल532 एक एसएलसी 5/03 प्रोसेसर है जो एसएलसी 500 सिस्टम का हिस्सा है। यह एक छोटा, सरल और पॉकेट-आकार का प्रोसेसर है जिसमें छोटे प्रक्रिया नियंत्रण, सामग्री हैंडलिंग और एचवीएसी नियंत्रण जैसे अनुप्रयोगों की एक विस्तृत श्रृंखला है। इसमें पीएलसी-5 प्रोसेसर-आधारित उन्नत निर्देश सेट शामिल है। इसे एससीएडीए अनुप्रयोगों के लिए एक प्रणाली में स्टैंड-अलोन या वितरित किया जा सकता है। 1747-एल532 प्रोसेसर में डेटा/प्रोग्राम के लिए 12K शब्द और केवल डेटा के लिए 4K शब्दों के साथ कुल 16K शब्दों की उपयोगकर्ता मेमोरी है। इसमें 4096 इनपुट, 4096 आउटपुट और 480 स्थानीय एनालॉग आई/ओ तक हैं। इसमें प्रति कीवर्ड 1 मिलीसेकंड का प्रोग्राम स्कैन समय है। 1747-एल532 में 5 वोल्ट डीसी पर 500 एमए और 24 वोल्ट डीसी पर 175 एमए का बैकप्लेन करंट है। इसमें 2 स्थानीय आई/ओ चेसिस अधिकतम 30 मॉड्यूल आई/ओ स्लॉट के साथ एक स्थानीय आई/ओ चेसिस में हैं।

संचार के लिए, यह डीएच-485 और आरएस-232 पोर्ट का उपयोग करता है जिसे 1761-नेट-एआईसी कनवर्टर से कनेक्शन के लिए कॉन्फ़िगर किया जा सकता है। प्रोग्रामिंग के लिए, 1747-एल532 आरएसलॉगिक्स 500 सॉफ़्टवेयर का समर्थन करता है। इसमें मानक बैटरी-समर्थित रैम और फ्लैश बैकअप मेमोरी है। इस प्रोसेसर के साथ, रिमोट आई/ओ स्कैनर मॉड्यूल और डिवाइसनेट स्कैनर मॉड्यूल को यूनिवर्सल रिमोट लिंक या डिवाइसनेट नेटवर्क के माध्यम से आई/ओ को कॉन्फ़िगर करने के लिए स्थापित किया जा सकता है। 1747-एल532 प्रोसेसर 0.44 मिलीसेकंड बिट-निर्देश निष्पादन समय और अपने प्रतिस्पर्धियों की तुलना में 10 गुना अधिक समग्र प्रणाली प्रदान करता है। इसमें ऑनलाइन प्रोग्रामिंग, फ्लैश मेमोरी अपग्रेड, फ्लोटिंग-पॉइंट मैथ, एक अंतर्निहित रीयल-टाइम क्लॉक, की-स्विच और कैलेंडर जैसी विभिन्न अतिरिक्त क्षमताएं हैं। 1747-एल532 का उपयोग 0 से 60 डिग्री सेल्सियस के ऑपरेटिंग तापमान और 30जी के ऑपरेटिंग शॉक के साथ स्वच्छ और शुष्क औद्योगिक वातावरण में करने का इरादा है।

तकनीकी विनिर्देश:
