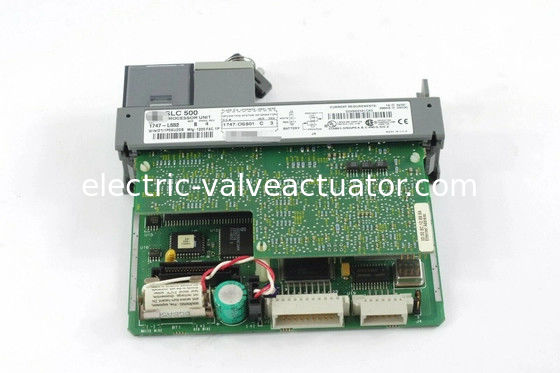

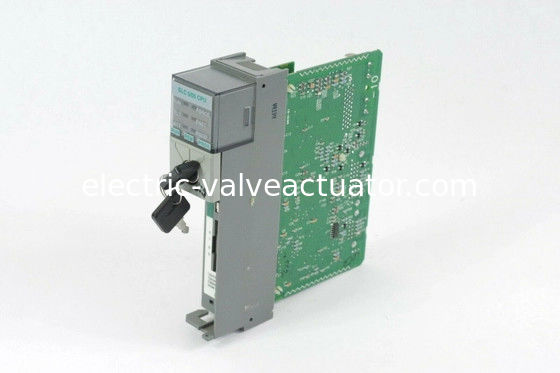

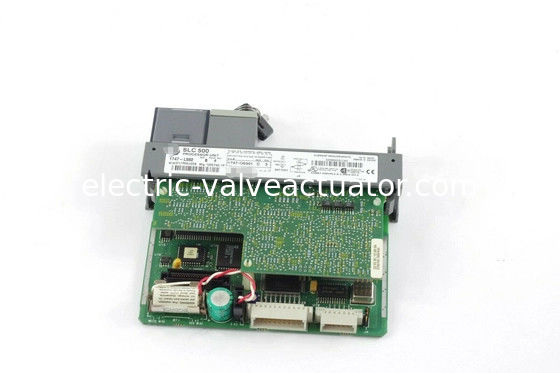

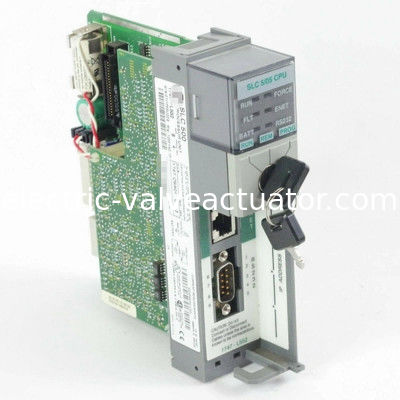

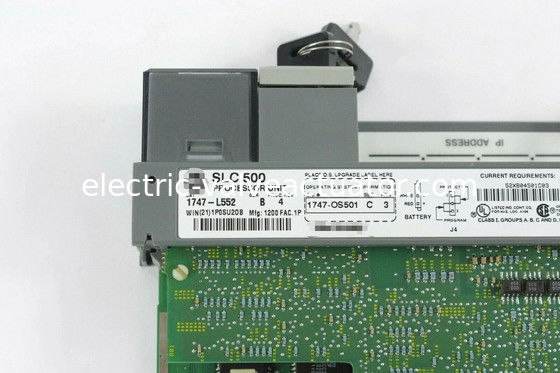

1747-L552 SLC 500 प्रोसेसर यूनिट नियंत्रक पीएलसी मॉड्यूल 32 K यूजर मेमोरी

विवरण1747-L552 सीपीयू मॉड्यूल 32 K यूजर मेमोरी SLC-5/05 कंट्रोलर

त्वरित विवरण:

• 1747-L552
• सीपीयू मॉड्यूल
• 32 K उपयोगकर्ता स्मृति
• SLC-5/05 नियंत्रक
• 32 K
• ईथरनेट और आरएस-232 संचार
• उपयोगकर्ता स्मृति
• लोकल एनालॉग आई/ओ
• A1747-L552 के समान
• E1747-L552 के समान
• R1747-L552 के समान

लगभग १७४७-५५२

1747-एल552 एक एसएलसी 500 प्रोसेसर है जो एसएलसी 5/05 की उपश्रेणी से संबंधित है। यह प्रोसेसर एक एकल स्लॉट प्रोसेसर है जो सीधे किसी भी एसएलसी 500 चेसिस के बैकप्लेन से जुड़ता है।यह प्रोसेसर पीयर टू पीयर संचार और नेटवर्क अनुप्रयोगों और एक साथ डेटा विनिमय के लिए ईथरनेट संचार के लिए एक RS232 पोर्ट के साथ एकीकृत है.

यह प्रोसेसर मध्यम से बड़े पैमाने पर अनुप्रयोगों में उपयोग के लिए आदर्श है जिसमें मशीन स्तर के क्षेत्र को उद्यम स्तर में एकीकृत करने पर ध्यान केंद्रित किया गया है।यह प्रोसेसर औद्योगिक इंटरनेट ऑफ थिंग्स (आईआईओटी) आवश्यकता के लिए व्यावहारिक एकीकरण सुविधाएं भी प्रदान करता है.

एसएलसी 500 प्लेटफ़ॉर्म के तहत अन्य प्रोसेसरों के विपरीत, इन प्रोसेसरों की एम्बेडेड संचार क्षमता में डीएच 485, डेटा हाईवे प्लस (डीएच +), रिमोट आई / ओ और डिवाइसनेट शामिल हैं।ये संचार प्रोटोकॉल मालिकाना हैं और ऊर्ध्वाधर एकीकरण को सक्षम करने के लिए विशेष मॉड्यूल या तृतीय पक्ष कनवर्टर और गेटवे की आवश्यकता होती है. एम्बेडेड ईथरनेट के साथ, यह प्रोसेसर लंबवत एकीकरण के लिए तैयार बॉक्स से बाहर है.

The RS232 communication port is a classic communication port ideal for Human Machine Interface (HMI) communication that is typically installed on the same panel where the Programmable Logic Controller (PLC) processor is installed as RS232 has a limited distance coverage.

1747-L552 की बड़ी मेमोरी क्षमता में 4096 इनपुट और आउटपुट की IO क्षमता है जो प्रोसेसर को कई छोटी प्रक्रियाओं या एक एकल बड़ी प्रक्रिया को नियंत्रित करने की अनुमति देती है।सिस्टम की आलोचनात्मकता को ध्यान में रखा जाना चाहिए ताकि ठीक से योजना बनाई जा सके कि किस प्रक्रिया को एक ही प्रोसेसर के साथ शामिल किया जा सकता हैयह I/O मॉड्यूल की रणनीतिक स्थापना की अनुमति देने के लिए रिमोट I/O टोपोलॉजी के कार्यान्वयन का भी समर्थन करता है।

इस मॉड्यूल में अधिकतम 32K शब्दों की उपयोगकर्ता स्मृति है, जिसमें डेटा या प्रोग्राम के लिए 28K शब्द और उपयोगकर्ता डेटा के लिए 4K शब्द हैं।प्रोसेसर के पास इनपुट और आउटपुट दोनों के लिए 4096 पर प्रत्येक में आई/ओ की एक पूर्ण अधिकतम संख्या भी हैइसमें अधिकतम 480 अंक का स्थानीय एनालॉग भी है।यह प्रोसेसर एक सौ सात (107) प्रोग्रामिंग निर्देशों का समर्थन करता है और अधिकतम तीस (30) स्लॉट के साथ तीन (3) चेसिस की स्थापना की अनुमति देता हैइस प्रोसेसर का अधिकतम इनपुट करंट 5 वोल्ट डीसी पर 1 ए और 24 वोल्ट डीसी पर 0 ए है। यह 0.9 मिलीसेकंड/के, I/O स्कैन समय 0.225 मिलीसेकंड के एक विशिष्ट प्रोग्राम स्कैन समय के साथ आता है,और 0 का XIC बिट निष्पादन.37 μs.


बिजली की आपूर्ति लोड पर निर्भर करता है, इस प्रोसेसर के पास एक कार्यक्रम स्कैन होल्ड-अप समय है 20 मिलीसेकंड से 3 सेकंड बिजली की कमी के बाद। यह 0.015 इंच का एक ऑपरेटिंग कंपन है,5 से 57 हर्ट्ज पर चोटी से चोटी तक विस्थापनइस प्रोसेसर में 30G का ऑपरेटिंग शॉक और 5 से 95% का नॉन-कंडेंसिंग रिलेटिव ह्यूमिडिटी भी है।इस प्रोसेसर का ऑपरेटिंग तापमान 0 से 60 डिग्री सेल्सियस है और भंडारण तापमान -40 से 85 डिग्री सेल्सियस है.

इस प्रोसेसर के लिए एकमात्र संगत मेमोरी मॉड्यूल सीरीज सी OS501 या उच्चतर फर्मवेयर संस्करण के लिए 1747-M13 है। एक मॉड्यूल जोड़ने या हटाने पर बिजली बंद कर दी जानी चाहिए।स्थिति एल ई डी इस प्रोसेसर के लिए उपलब्ध हैं और ये आप इसकी वर्तमान स्थिति की निगरानी करने के लिए अनुमति देते हैं. 1747-L552 प्रोसेसर में एक ओपन टाइप कैबिनेट होता है और इसे चेसिस के माध्यम से लगाया जाता है। पूरे प्रोसेसर का आयाम 145 x 35 x 142 मिलीमीटर है।इस प्रोसेसर के ईथरनेट कनेक्शन BOOTP सक्षम है और यह 48 तक आने या जाने वाले कनेक्शन का समर्थन करता हैआप BOOTP/DHCP अनुरोध के अलावा RSLogix 500 प्रोग्रामिंग सॉफ्टवेयर का उपयोग करके प्रोसेसर को मैन्युअल रूप से भी कॉन्फ़िगर कर सकते हैं।आउटगोइंग कनेक्शन प्रति गंतव्य नोड केवल एक कनेक्शन स्थापित कर सकते हैं. कई एमएसजी निर्देश एक ही कनेक्शन साझा करेंगे यदि वे एक ही गंतव्य नोड का उपयोग करते हैं। इस प्रोसेसर में एक आरएस -232 पोर्ट और एक फ्लैश बैकअप मेमोरी भी है।इसमें एक उपयोगकर्ता-बदली जाने वाली लिथियम बैटरी है जो औसतन दो साल तक चलती है. 1747-L552 प्रोसेसर में एक कैपेसिटर है और यह प्रोसेसर को बैटरी बैक-अप का उपयोग करके कम से कम 30 मिनट तक चलने देता है जबकि बैटरी खुद डिस्कनेक्ट हो गई है।बैटरी रैम में डेटा खोने से बचने के लिए 30 मिनट के भीतर प्रोसेसर से जुड़ा होना चाहिए.
