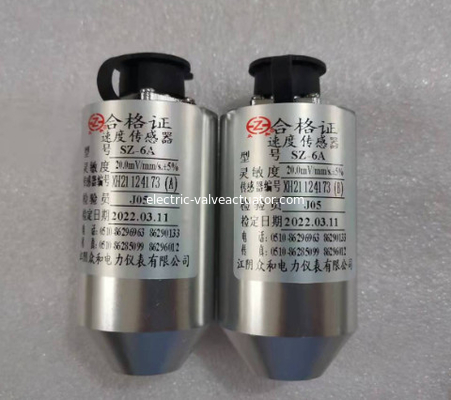

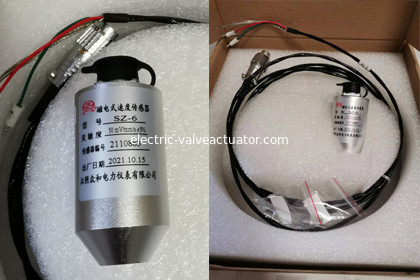

SZ सीरीज इलेक्ट्रोमैग्नेटिक वेलोसिटी सेंसर झोंगे SZ-6 SZ-6A SZ-6G

1 अवलोकन
SZ श्रृंखला विद्युत चुम्बकीय गति संवेदक का उपयोग टर्बाइन, कम्प्रेसर, पंखे और पंप जैसी घूर्णन मशीनरी के असर कैप कंपन को मापने के लिए किया जाता है।यह एक विद्युत चुम्बकीय संवेदक है जो चुंबकीय रेखाओं को काटते हुए एक चलती कुंडली द्वारा वोल्टेज का उत्पादन करता है, इसलिए इसे काम पर और आसानी से स्थापना पर बिजली की आपूर्ति करने की आवश्यकता नहीं है।

2 मुख्य कार्य
2.1 इसका आउटपुट सिग्नल कंपन वेग के समानुपाती होता है, और यह उच्च-आवृत्ति, मध्यवर्ती आवृत्ति और निम्न-आवृत्ति कंपन माप के क्षेत्र को ध्यान में रख सकता है।

2.2 SZ श्रृंखला के सेंसर में कम आउटपुट प्रतिबाधा और बेहतर सिग्नल-टू-शोर अनुपात होता है।आउटपुट प्लग और केबल पर विशेष आवश्यकताओं के बिना, इसका उपयोग करना आसान है।

2.3 यह सेंसर डिजाइन में घर्षण घटकों को रद्द कर देता है, इसलिए इसका लचीलापन अच्छा है, आप मामूली कंपन (0.0lmm) को माप सकते हैं।

2.4 सेंसर में एक निश्चित पार्श्व-विरोधी कंपन क्षमता होती है (10 ग्राम शिखर से अधिक नहीं)।

2.5 इसका उपयोग असर आवास, बाड़े या संरचना के कंपन को मापने के लिए किया जा सकता है (जड़त्वीय अंतरिक्ष के पूर्ण कंपन के सापेक्ष)।इसे सीधे मशीन के बाहर लगाया जा सकता है, और रखरखाव बेहद आसान है।

3 निर्दिष्टीकरण

3.1 संवेदनशीलता:

SZ-2: 30mV/mm/s, त्रुटि: + 5%;

SZ-6: 50mV/mm/s, त्रुटि士5%;

SZ-4V SZ-4H: 28.5mV/mm/s, एररोर + 5%;

3.2 परीक्षण की स्थिति: तापमान 20C+5C (80Hz, गति 10mm/s)3.3 आयाम: <2000um (PP);

3.4 आवृत्ति प्रतिक्रिया: SZ-2,SZ-: (10~500) Hz;SZ-4VSZ-4H:(4~1000) Hz:

3.5 अधिकतम त्वरण: 10 ग्राम;

3.6 मापने की दिशा: SZ-2(ऊर्ध्वाधर या क्षैतिजSZ-6(ऊर्ध्वाधर या क्षैतिज)SZ-4V (ऊर्ध्वाधर)SZ-4H(क्षैतिज)

3.7 पर्यावरण का प्रयोग करें: (-30 ~ 120) सी।

3.8 सापेक्ष आर्द्रता <95% (गैर-संक्षेपण);

3.9 ऑपरेशन पर्यावरण: आसपास कोई संक्षारक, कोई मजबूत चुंबकीय क्षेत्र नहीं:

3.10 आयाम: 35x 77 (मिमी)।

3.11 वजन: लगभग 200 ग्राम।

3.12 स्थापित करें: एसजेड श्रृंखला विद्युत चुम्बकीयटाइप स्पीड सेंसर M10x1 स्क्रू के साथ सेंसर सेंटरहोल के नीचे तय किया गया है।
