मैग्नेटोइलेक्ट्रिक IP65 वाइब्रेशन स्पीड सेंसर SZ-6 SZ-6A SZ-6G सीरीज

मैग्नेटोइलेक्ट्रिक IP65 वाइब्रेशन स्पीड सेंसर SZ-6 SZ-6A SZ-6G सीरीज

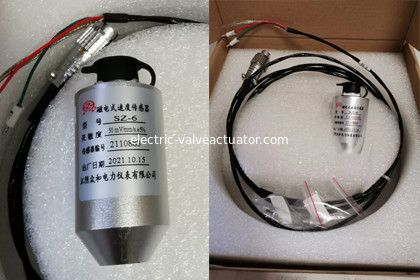

SZ श्रृंखला मैग्नेटोइलेक्ट्रिक कंपन गति सेंसर SZ-6 SZ-6A SZ-6G Zhonghe

प्रणाली की सुविधाएँ:

SZ श्रृंखला मैग्नेटोइलेक्ट्रिक स्पीड सेंसर एक जड़त्वीय सेंसर है।यह कंपन सिग्नल को वोल्टेज सिग्नल में बदलने के लिए मैग्नेटोइलेक्ट्रिक इंडक्शन सिद्धांत का उपयोग करता है, जो कंपन गति मान के समानुपाती होता है।इसका उपयोग असर वाले पेडस्टल, आवरण या संरचना के कंपन (जड़ता स्थान के सापेक्ष पूर्ण कंपन) को मापने के लिए किया जा सकता है।यह सीधे मशीन के बाहर स्थापित किया गया है और उपयोग और रखरखाव के लिए सुविधाजनक है।

मुख्य कार्यात्मक विशेषताएं:

◎ आउटपुट सिग्नल कंपन गति के समानुपाती होता है, जो उच्च आवृत्ति, मध्यम आवृत्ति और कम आवृत्ति के कंपन माप क्षेत्रों को ध्यान में रख सकता है।

◎ एसजेड श्रृंखला सेंसर में कम आउटपुट प्रतिबाधा और बेहतर सिग्नल-टू-शोर अनुपात होता है।आउटपुट प्लग और केबल के लिए कोई विशेष आवश्यकता नहीं है, जो उपयोग में सुविधाजनक है।

◎ सेंसर डिज़ाइन घर्षण के साथ गतिमान तत्वों को रद्द कर देता है, इसलिए इसमें अच्छा लचीलापन है और छोटे कंपन (0.01 मिमी) को माप सकता है।

◎ सेंसर में कुछ एंटी-लेटरल कंपन क्षमता (10 ग्राम पीक वैल्यू से अधिक नहीं) है।

◎ इसका उपयोग बेयरिंग पेडस्टल, आवरण या संरचना के कंपन (जड़ता स्थान के सापेक्ष पूर्ण कंपन) को मापने के लिए किया जा सकता है।यह सीधे मशीन के बाहर स्थापित किया गया है और उपयोग और रखरखाव के लिए सुविधाजनक है।

तकनीकी मापदंड

1. आउटपुट सिग्नल कंपन गति के समानुपाती होता है, जो उच्च आवृत्ति, मध्यम आवृत्ति और कम आवृत्ति के कंपन माप क्षेत्रों को ध्यान में रख सकता है।

2. एसजेड श्रृंखला सेंसर में कम आउटपुट प्रतिबाधा और बेहतर सिग्नल-टू-शोर अनुपात होता है।आउटपुट प्लग और केबल के लिए कोई विशेष आवश्यकता नहीं है, जो उपयोग में सुविधाजनक है।

3. सेंसर के डिज़ाइन में, घर्षण के साथ गतिमान तत्व समाप्त हो जाता है, इसलिए इसमें अच्छा लचीलापन है और छोटे कंपन (0.01 मिमी) को माप सकता है।

4. सेंसर में कुछ एंटी-लेटरल कंपन क्षमता (10 ग्राम पीक वैल्यू से अधिक नहीं) है।

5. इसका उपयोग असर वाले पेडस्टल या आवरण या संरचना के कंपन को मापने के लिए किया जा सकता है (जड़त्व स्थान के कंपन के सापेक्ष)।इसे सीधे मशीन के बाहर स्थापित किया जाता है, जो उपयोग और रखरखाव के लिए बेहद सुविधाजनक है।

6. शेल स्टेनलेस स्टील शेल की लेजर वेल्डिंग प्रक्रिया को अपनाता है, और सुरक्षा स्तर IP65 तक पहुंच सकता है।

संवेदनशीलता

SZ - 2:30mV/mm/s, त्रुटि ± 5% है;

SZ - 6: 50mV/mm/s, त्रुटि ± 5% है;

SZ-4V और SZ-4H: 28.5mV/mm/s, ± 5% की त्रुटि के साथ;

SZ-6G: संवेदनशीलता वैकल्पिक (डिफ़ॉल्ट: 50mV/mm/s, त्रुटि: ± 5%);

परीक्षण की स्थिति: (तापमान 20 ℃± 5 ℃, 80 हर्ट्ज़ पर मापा गया, गति 10 मिमी/सेकेंड)

■ आयाम सीमा: ≤ 2000 μM (शिखर से शिखर तक);

■ आवृत्ति प्रतिक्रिया: SZ-2, SZ-6, SZ-6G: (10~500) Hz;SZ-4V,SZ-4H:(4~1000)Hz；

■ बड़ा त्वरण: 10 ग्राम;

■ माप दिशा: SZ-2 (ऊर्ध्वाधर या क्षैतिज), SZ-6 (ऊर्ध्वाधर या क्षैतिज), SZ-6G (ऊर्ध्वाधर या क्षैतिज) SZ-4V (ऊर्ध्वाधर प्रकार), SZ-4H (क्षैतिज प्रकार)

■ ऑपरेटिंग परिवेश का तापमान: (- 30~120) ℃;

■ सापेक्ष आर्द्रता: ≤ 95% आरएच (गैर संघनक);

■ कार्य वातावरण: आसपास कोई मजबूत चुंबकीय क्षेत्र और संक्षारक गैस और तरल नहीं है।

■ समग्र आयाम: Φ अट्ठाईस × 76(मिमी)；

■ वजन: लगभग 200 ग्राम।

■ स्थापना विधि: एसजेड श्रृंखला मैग्नेटोइलेक्ट्रिक स्पीड सेंसर सेंसर × 1 स्क्रू फिक्सेशन के नीचे केंद्र छेद में एम 10 का उपयोग करता है।
