| ब्रांड नाम: | OEM |
| मॉडल संख्या: | केपी200ए |
| एमओक्यू: | 2 सेट |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1000 सेट |

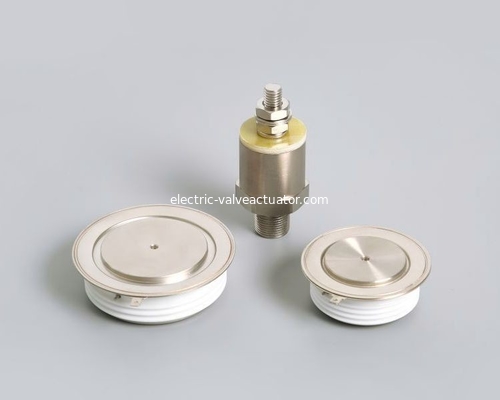

KP1500A1600V सिंगल फेज हाई-पावर फ्लैट थाइरिस्टर
विशेषता:
उत्पादन कार्यशाला दस हजार स्तर की धूल रहित कार्यशाला
■पूर्ण crimping संरचना, उत्कृष्ट तापमान विशेषताओं और शक्ति परिसंचरण क्षमता
■पूरी तरह से स्वचालित वैक्यूम सिलिकॉन जेल और एपॉक्सी डबल डिस्पेंसर गोंद भरना
350A से नीचे के मॉड्यूल को एयर कूलिंग के लिए मजबूर किया जाता है, जबकि 500A से ऊपर के मॉड्यूल या तो एयर कूलिंग या वाटर कूलिंग हो सकते हैं
■ चिप और बैकप्लेन विद्युत इन्सुलेशन एसी वोल्टेज 2500VAC
■उच्च गर्मी प्रवाहकीय पैकेजिंग

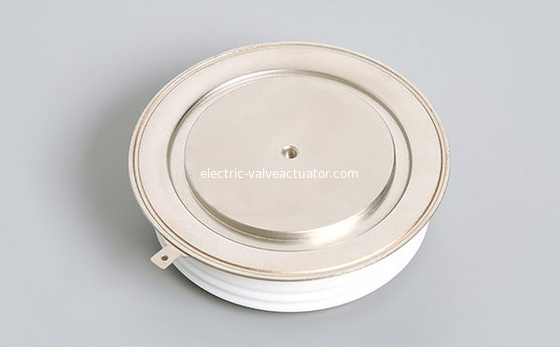

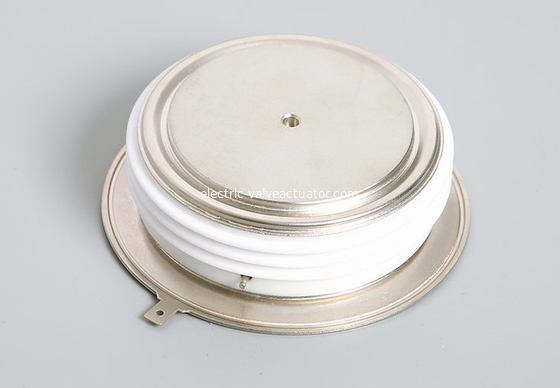

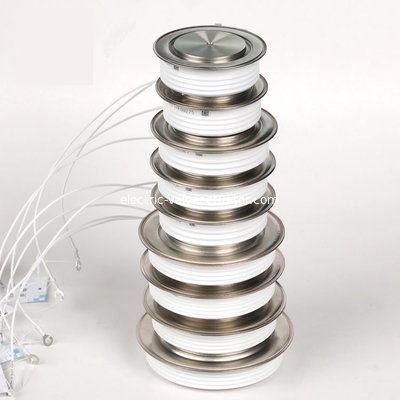

KP200A-500A फ्लैट प्रकार थाइरिस्टर
| टाइप | वीडीआरएम वीआरआरएम |
आईटी (एवी) @ 80 ℃ |
वीटीएम @ आईटीएम (अधिकतम) |
आईजीटी (अधिकतम) |
वीजीटी (अधिकतम) |
आईडीआरएम (अधिकतम)
|
आईएच (अधिकतम) |
टीजेएम |
आईटीएसएम @10ms |
I2t @10ms |
डीवी/डीटी (मिनट) |
डी/डीटी (मिनट) |
रथजेसी (अधिकतम) |
आयाम |
| (वी) | (ए) | (वी/ए) | (एमए) | (वी) | (एमए) | (एमए) | ℃ | (केए) | (केए2एस) | (वी/μS) | (ए/μS) | (℃ / डब्ल्यू) | ||
| KP200-30KA2 | 500-1800 | 200 | 2.0 /600 | 200 | 2.2 | 20 | 20-200 | 125 | 3.8 | 31 | 200 | 100 | 0.055 | केए2 |
| KP200-30KT1 | 500-2500 | 200 | 2.0/600 | 200 | 2.2 | 20 | 20-200 | 125 | 3.8 | 31 | 200 | 100 | 0.055 | केटी1 |
| KP200-30KT2 | 500-2500 | 200 | 2.0 /600 | 200 | 2.2 | 20 | 20-200 | 125 | 3.8 | 31 | 200 | 100 | 0.055 | केटी2 |
| *केपी200-30केटी3 | 2600-3400 | 200 | 2.4/600 | 200 | 2.2 | 20 | 20-200 | 125 | 3.8 | 31 | 200 | 100 | 0.055 | केटी3 |
| KP300-35KA3 | 500-1800 | 300 | 2.0 /900 | 200 | 2.2 | 25 | 20-200 | 125 | 5 | 70 | 200 | 100 | 0.04 | केए3 |
| KP300-35KT1 | 500-2000 | 300 | 2.0 /900 | 200 | 2.2 | 25 | 20-200 | 125 | 5 | 70 | 200 | 100 | 0.04 | केटी1 |
| KP300-35KT2 | 2000-2500 | 300 | 2.2/900 | 200 | 2.2 | 25 | 20-200 | 125 | 5 | 70 | 200 | 100 | 0.04 | केटी2 |
| *केपी300-30केटी3 | 2600-3400 | 300 | 2.4/900 | 200 | 2.2 | 25 | 20-200 | 125 | 3.8 | 70 | 200 | 100 | 0.04 | केटी3 |
| *केपी300-38केटी4 | 3600-4200 | 300 | 2.6 /900 | 200 | 2.2 | 30 | 20-200 | 125 | 6.4 | 70 | 200 | 100 | 0.04 | केटी4 |
| KP500-40KA4 | 500-2200 | 500 | 2.2/1500 | 220 | 2.2 | 30 | 20-250 | 125 | 7.6 | 210 | 500 | 150 | 0.035 | केए4 |
| KP500-40KT5 | 500-2200 | 500 | 2.2/1500 | 220 | 2.2 | 30 | 20-250 | 125 | 7.6 | 210 | 500 | 150 | 0.035 | केटी5 |
| KP500-45KT6 | 2400-3400 | 500 | 2.6 / 1500 | 220 | 2.2 | 30 | 20-250 | 125 | 10 | 210 | 500 | 150 | 0.030 | केटी6 |
| *केपी500-50केटी11 | 3600-6500 | 500 | 3.6/1500 | 200 | 2.2 | 40 | 20-250 | 125 | 13 | 210 | 500 | 150 | 0.024 | केटी11 |
