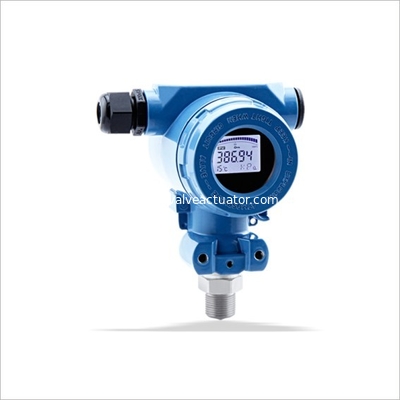

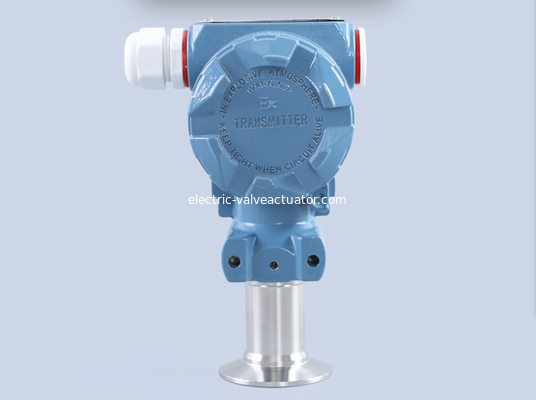

SWP-T20X सीरीज डिफरेंशियल लेवल ट्रांसमीटर मैकेनिकल प्रेशर सेंसर

SWP-T20X श्रृंखला किफायती दबाव ट्रांसमीटर यांत्रिक दबाव सेंसर


एसउम्मरी

Swp-t20x श्रृंखला किफायती दबाव ट्रांसमीटर अंतरराष्ट्रीय उन्नत स्तर के साथ आयातित सिरेमिक पीज़ोरेसिस्टिव सेंसर को गोद लेता है, उच्च-सटीक इलेक्ट्रॉनिक घटकों के साथ सहयोग करता है, और सख्त प्रक्रिया के माध्यम से इकट्ठा किया जाता है।मध्यवर्ती तरल के बिना शुष्क दबाव माप तकनीक को अपनाया जाता है, जो सिरेमिक प्रतिरोध सेंसर के तकनीकी लाभों को पूरा खेल देता है, ताकि swp-t20x श्रृंखला दबाव ट्रांसमीटर में उत्कृष्ट तकनीकी प्रदर्शन हो।उच्च स्थिरता और उच्च माप सटीकता।

Swp-t20x श्रृंखला किफायती दबाव ट्रांसमीटर में विभिन्न प्रकार के मॉडल, रेंज और प्रक्रिया कनेक्शन फॉर्म होते हैं।इसका व्यापक रूप से कई औद्योगिक क्षेत्रों जैसे पेट्रोलियम, रसायन उद्योग, विद्युत शक्ति, धातु विज्ञान, फार्मेसी, भोजन इत्यादि में उपयोग किया जा सकता है। यह औद्योगिक माप के विभिन्न अवसरों और मीडिया के अनुकूल हो सकता है।यह पारंपरिक दबाव नापने का यंत्र और पारंपरिक दबाव ट्रांसमीटर का एक आदर्श उन्नयन उत्पाद है, और औद्योगिक स्वचालन के क्षेत्र में एक आदर्श दबाव मापने वाला उपकरण है।

एमऐन विशेषताएं

◆ उच्च स्थिरता, हर साल पूर्ण पैमाने के 0.1% से बेहतर।

◆ छोटे तापमान भ्रमण क्योंकि मापने वाले तत्व में मध्यवर्ती तरल समाप्त हो जाता है, सेंसर न केवल उच्च माप सटीकता प्राप्त करता है, बल्कि तापमान से भी कम प्रभावित होता है।

◆ अच्छी विश्वसनीयता बड़े पैमाने पर आईसी अपनाया जाता है, अच्छी सर्किट विश्वसनीयता और मजबूत विरोधी हस्तक्षेप प्रदर्शन के साथ।

◆ व्यापक प्रयोज्यता उत्पाद में विभिन्न प्रकार के मॉडल, प्रक्रिया कनेक्शन फॉर्म और निर्माण सामग्री होती है, जो औद्योगिक माप में विभिन्न मीडिया के अनुकूल हो सकती है।

◆ आसान स्थापना और रखरखाव।उत्पाद में उचित संरचना, छोटी मात्रा और हल्के वजन है।इसे सीधे किसी भी स्थान पर स्थापित किया जा सकता है।

वूऑर्किंग सिद्धांत

उपकरण तापमान सेंसर के माध्यम से विद्युत संकेत में तापमान संकेत को बदलता है, और फिर प्रीम्प्लीफायर विद्युत संकेत को बढ़ाता है और फ़िल्टर करता है, जिसे एनालॉग से डिजिटल रूपांतरण के लिए सीपीयू के ए / डी रूपांतरण मॉड्यूल में भेजा जाता है।अंत में, सीपीयू डेटा प्रोसेसिंग, डिस्प्ले और पीडब्लूएम आउटपुट करता है।सिद्धांत ब्लॉक आरेख इस प्रकार है:

मापा माध्यम का दबाव सीधे सेंसर के सिरेमिक डायाफ्राम पर कार्य करता है, जिससे डायाफ्राम मध्यम दबाव के अनुपात में एक छोटा विस्थापन उत्पन्न करता है।सामान्य कामकाजी परिस्थितियों में, डायाफ्राम का अधिकतम विस्थापन 0.025 मिमी से अधिक नहीं होता है।इलेक्ट्रॉनिक सर्किट इस विस्थापन का पता लगाने के बाद, इस विस्थापन को इस दबाव के अनुरूप एक मानक औद्योगिक माप संकेत में परिवर्तित करता है।अधिक दबाव के मामले में, डायाफ्राम सीधे ठोस सिरेमिक सब्सट्रेट से जुड़ा होता है।चूंकि डायाफ्राम और सब्सट्रेट के बीच का अंतर केवल 0.1 मिमी है, अधिक दबाव के मामले में डायाफ्राम का अधिकतम विस्थापन केवल 0.1 मिमी हो सकता है।इसलिए, संरचना सुनिश्चित करती है कि डायाफ्राम अत्यधिक विरूपण उत्पन्न नहीं करेगा।सेंसर में अच्छी स्थिरता और उच्च विश्वसनीयता है।

टीतकनीकी पैरामीटर

◆ सटीकता स्तर: 0.5

वापसी अंतर 0.1% fs

तापमान प्रभाव ± 0.1% / 10 ℃

काम कर रहे वोल्टेज डीसी 13 वी ~ 30 वी

◆ वार्षिक स्थिरता ± 0.2%

◆ सिग्नल आउटपुट 4 ~ 20mA

◆ स्वीकार्य ओवरवॉल्टेज रेंज 150%

◆ समग्र आयाम 120 × साठ × 100 अधिकतम

◆ अधिकतम दबाव सीमा 200%

स्वीकार्य तापमान मध्यम -20 ~ 70 ℃ पर्यावरण -20 ~ 80 ℃
