| ब्रांड नाम: | CHX |
| मॉडल संख्या: | positioner |
| एमओक्यू: | 1 सेट |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1000सेट |

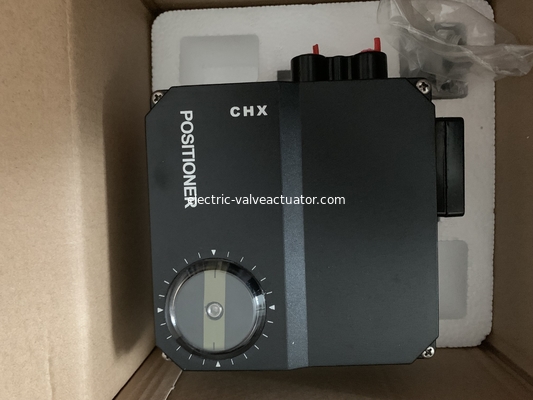

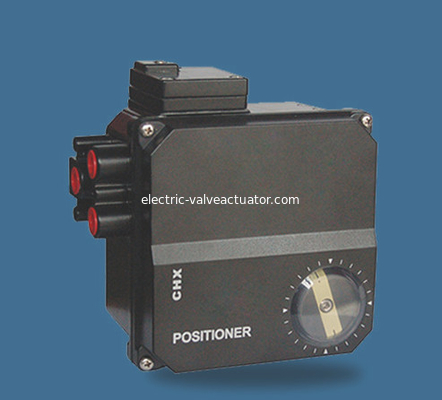

विद्युत वाल्व स्थिति NE724/SI CHX स्थिति CHX-724 विद्युत-वायवीय स्थिति
Chx700 इलेक्ट्रिक वाल्व पोजिशनर 4-20mA डीसी सिग्नल को रेगुलेटर या कंप्यूटर IO पोर्ट से एरोडायनामिक फोर्स में परिवर्तित करता है, और कोणीय विस्थापन या रैखिक विस्थापन का एहसास करने के लिए सिंगल एक्टिंग या डबल एक्टिंग सिलेंडर के माध्यम से रेगुलेटिंग वाल्व को चलाता है।बंद-लूप नियंत्रण को कैम फीडबैक सिस्टम के माध्यम से महसूस किया जाता है, ताकि विनियमन वाल्व इनपुट सिग्नल के आनुपातिक सटीक कोणीय विस्थापन या रैखिक विस्थापन प्राप्त कर सके।
- मानक इनपुट सिग्नल 4 ~ 20 एमए डीसी 0 ~ 20 एमए डीसी
- स्प्लिट रेंज 4 ~ 12 मा डीसी 12 ~ 20 एमए डीसी
- इनपुट प्रतिबाधा 220 ± 10
- अधिकतम प्रतिक्रिया कोण 95 °
- सीधा स्ट्रोक 20-140mm
- नियंत्रण दिशा की सकारात्मक और नकारात्मक प्रतिक्रिया
- स्ट्रोक और सिग्नल के बीच रैखिक संबंध
- गैस आपूर्ति दबाव 0.14 ~ 0.8MPa
- वायु आपूर्ति दबाव का प्रभाव 0.2% / 10KPA
- परिवेश का तापमान - 25 ~ + 85 ℃
- परिवेश के तापमान का प्रभाव ≤ 0.05% ℃
- सुरक्षा ग्रेड IP54
- गैस की खपत 0.5m3n/h
सर्वो स्लाइड वाल्व एक्चुएटर 4, छह . के साथ मेल खाता है
प्रदर्शन जब एक्चुएटर लोड अपेक्षाकृत स्थिर होता है:
- डेड बैंड 0.4%
- हिस्टैरिसीस 0.7%
- रैखिकता ± 1%
कंपन प्रभाव (1.5g - 100Hz) 1%
संरचनात्मक सामग्री का खोल ग्लूटामिक एसिड उपचार और बाहरी सतह पर इलेक्ट्रोस्टैटिक पाउडर छिड़काव कोटिंग के साथ एल्यूमीनियम मिश्र धातु है, कवर पॉली कार्बोनेट है, और आंतरिक भाग स्टेनलेस स्टील और एल्यूमीनियम मिश्र धातु हैं, जो संक्षारण प्रतिरोधी सामग्री हैं और सतह तकनीकी के अधीन हैं इलाज।
आने वाला इंटरफ़ेस G1 / 2 या M20 × एक बिंदु पांच
लागू केबल 5 - दस
एयर पाइप इंटरफ़ेस ZG 1/4 "
वजन: लगभग 2.3 किग्रा
