| ब्रांड नाम: | RG |
| मॉडल संख्या: | ZJHM |
| एमओक्यू: | एक सेट |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | 1000 पीसी / महीना |

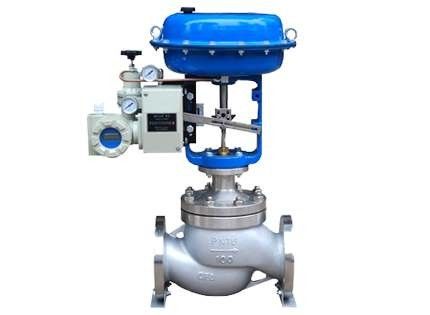

ZJHM प्रकार ठीक छोटे वायवीय आस्तीन नियामक
संरचना सुविधाएँ और अनुप्रयोग श्रेणी
ZJHM प्रकार छोटे वायवीय आस्तीन नियामक, वायवीय डायाफ्राम वसंत अधिक actuators और तंत्र के विनियमन के कम प्रवाह प्रतिरोध आस्तीन द्वारा।सामान्य आस्तीन वाल्व की तुलना में, 1/3 में छोटी मात्रा, 1/3 की बड़ी प्रवाह विशेषताओं, व्यापक रूप से कम शोर, बड़े दबाव अंतर औद्योगिक प्रक्रिया स्वचालित नियंत्रण प्रणाली की मांगों में उपयोग किया जाता है।
| डीएन (मिमी) | २५ | 40 | 50 | ६५ | 80 | 100 | 150 | 200 | |||||
| वाल्व सीट व्यास (मिमी) | २५ | 32 | 40 | 50 | ६५ | 80 | 100 | 125 | 150 | 200 | |||
| रेटेड प्रवाह गुणांक (केवी) | स्टाइट लाइन | 1 1 | 17.6 | 27.5 | ४४ | 69. है | 110 है | 176 | 275 है | 440 | 690 है | ||
| बराबर प्रतिशत | १० | १६ | २५ | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |||
| पीएन (एमपीए) | 0.6; 1.6; 4.0; 6.4; | ||||||||||||
| यात्रा (मिमी) | १६ | २५ | 40 | ६० | |||||||||
| प्रवाह विशेषताओं | सीधी रेखा / बराबर प्रतिशत | ||||||||||||
| मध्यम तापमान (℃) |
-20 ~ 200 (सामान्य तापमान) -40 ~ 450 (मध्य तापमान) |
||||||||||||
| फ्लैंग का आकार, प्रकार |
PN6 16 जेबी / T79.2-94 के अनुसार चिकनी प्रकार; PN40 64 JB / T79.2-94 के अनुसार अवतल प्रकार |
||||||||||||
| वाल्व सामग्री | पीएन (एमपीए) | 0.6,1.6 | HT200 / ZG230-450 / ZG1Cr18Ni9Ti / ZG0Cr18Ni12Mo2Ti | ||||||||||
| 4.0,6.4 | ZG230-450 / ZG1Cr18Ni9Ti / ZG0Cr18Ni12Mo2Ti | ||||||||||||
| वाल्व कोर सामग्री | 1Cr18Ni9 / 0Cr18Ni12Mo2Ti | ||||||||||||
| वाल्व शीर्ष कवर प्रकार |
सामान्य प्रकार (सामान्य तापमान), हीट प्लेट प्रकार (मध्य तापमान) |
||||||||||||
| समायोज्य अनुपात | 50: 1 | ||||||||||||
