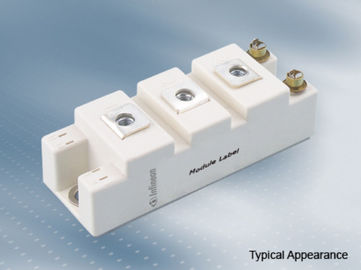

इंफिनॉन आईजीबीटी पावर मॉड्यूल एफएफ 50 आर 12 आरटी 4 34 मिमी 1200 वी दोहरी आईजीबीटी फास्ट ट्रेंच / फील्डस्टॉप के साथ

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Infineon
मॉडल संख्या:	FF50R12RT4

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
पैकेजिंग विवरण:	लकड़ी के बॉक्स पैकिंग
प्रसव के समय:	25 दिनों के अनुबंध पर हस्ताक्षर करने के बाद
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	1000sets

संपर्क करें

विस्तृत उत्पाद विवरण

VCES:	1200V	आईसी नाम:	80,
ICRM:	100A	आवेदन:	मोटर ड्राइव
विद्युत विशेषताएं:	कम स्विचिंग नुकसान
हाई लाइट:	उच्च शक्ति igbt मॉड्यूल , ऑटोमोटिव igbt

इन्फिनॉन एफएफ 50 आर 12 आरटी 4 अच्छी तरह से ज्ञात 34 मिमी 1200 वी दोहरी आईजीबीटी मॉड्यूल फास्ट ट्रेंच / फील्डस्टॉप आईजीबीटी 4 और एमिटर नियंत्रित

विशिष्ट अनुप्रयोग

• हाई पावर कन्वर्टर्स

• मोटर ड्राइव

• यूपीएस सिस्टम

विद्युत विशेषताएं

• विस्तारित ऑपरेशन तापमान टीवी ओपी

• कम स्विचिंग नुकसान

• कम VCEsat

• टीवी ओपी = 150 डिग्री सेल्सियस

• सकारात्मक तापमान गुणांक के साथ VCEsat

यांत्रिक विशेषताएं

• अलग बेस प्लेट

• मानक आवास

आईजीबीटी, इन्वर्टर

अधिकतम रेटेड मान

कलेक्टर-एमिटर वोल्टेज	टीवी = 25 डिग्री सेल्सियस	VCES	1200	वी
निरंतर डीसी कलेक्टर वर्तमान	टीसी = 100 डिग्री सेल्सियस, टीवीजे अधिकतम = 175 डिग्री सेल्सियस	आईसी नाम	50	ए
दोहराव चोटी कलेक्टर वर्तमान	टीपी = 1 एमएस	ICRM	100	ए
कुल शक्ति अपव्यय	टीसी = 25 डिग्री सेल्सियस, टीवीजे अधिकतम = 175 डिग्री सेल्सियस	Ptot	285	डब्ल्यू
गेट-एमिटर पीक वोल्टेज		VGES	+/- 20	वी

विशेषता मान

कलेक्टर-एमिटर संतृप्ति वोल्टेज	आईसी = 50 ए, वीजीई = 15 वी टीवी = 25 डिग्री सेल्सियस आईसी = 50 ए, वीजीई = 15 वी टीवीजे = 125 डिग्री सेल्सियस आईसी = 50 ए, वीजीई = 15 वी टीवीजे = 150 डिग्री सेल्सियस	वीसीई बैठ गया		1,85 2,15 2,25	2,15	वी वी.वी.
गेट दहलीज वोल्टेज	आईसी = 1,60 एमए, वीसीई = वीजीई, टीवी = 25 डिग्री सेल्सियस	VGEth	5,2	5,8	6,4	वी
गेट प्रभारी	वीजीई = -15 वी ... +15 वी	QG		0,38		μC
आंतरिक गेट प्रतिरोधी	टीवी = 25 डिग्री सेल्सियस	RGint		4,0		Ω
इनपुट क्षमता	एफ = 1 मेगाहर्ट्ज, टीवी = 25 डिग्री सेल्सियस, वीसीई = 25 वी, वीजीई = 0 वी	Cies		2,80		nF
रिवर्स ट्रांसफर कैपेसिटेंस	एफ = 1 मेगाहर्ट्ज, टीवी = 25 डिग्री सेल्सियस, वीसीई = 25 वी, वीजीई = 0 वी	Cres		0,10		nF
कलेक्टर-एमिटर कट ऑफ वर्तमान	वीसीई = 1200 वी, वीजीई = 0 वी, टीवी = 25 डिग्री सेल्सियस	ICES			1.0	एमए
गेट-एमिटर रिसाव वर्तमान	वीसीई = 0 वी, वीजीई = 20 वी, टीवी = 25 डिग्री सेल्सियस	IGES			100	ना
टर्न-ऑन देरी का समय, अपरिवर्तनीय भार	आईसी = 50 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओएन = 15 Ω टीवीजे = 150 डिग्री सेल्सियस	टीडी ऑन		0,13 0,15 0,15		μs μs μs
उदय समय, अपरिवर्तनीय भार	आईसी = 50 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओएन = 15 Ω टीवीजे = 150 डिग्री सेल्सियस	टीआर		0,02 0,03 0035		μs μs μs
टर्न-ऑफ देरी का समय, अपरिवर्तनीय भार	आईसी = 50 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओफ़ = 15 Ω टीवीजे = 150 डिग्री सेल्सियस	टीडी बंद		0,30 0,38 0,40		μs μs μs
गिरने का समय, अपरिवर्तनीय भार	आईसी = 50 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओफ़ = 15 Ω टीवीजे = 150 डिग्री सेल्सियस	tf		0,045 0,08 0,09		μs μs μs
प्रति नाड़ी ऊर्जा हानि चालू करें	आईसी = 50 ए, वीसीई = 600 वी, एलएस = 30 एनएच टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी, डीआई / डीटी = 1300 ए / μs (टीवीजे = 150 डिग्री सेल्सियस) टीवीजे = 125 डिग्री सेल्सियस आरजीओएन = 15 Ω टीवीजे = 150 डिग्री सेल्सियस	कल्प		4,50 6,50 7,50		19,0 30,0 36,0
प्रति नाड़ी ऊर्जा हानि बंद करें	आईसी = 50 ए, वीसीई = 600 वी, एलएस = 30 एनएच टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी, डु / डीटी = 3800 वी / μs (टीवीजे = 150 डिग्री सेल्सियस) टीवीजे = 125 डिग्री सेल्सियस आरजीओफ़ = 15 Ω टीवीजे = 150 डिग्री सेल्सियस	Eoff		2,50 4,00 4,50		एमजे एमजे एमजे
एससी डेटा	वीजीई ≤ 15 वी, वीसीसी = 800 वी VCEmax = VCES -LsCE · डी / डीटी टीपी ≤ 10 μs, टीवी = 150 डिग्री सेल्सियस	आईएससी		180		एमजे एमजे एमजे
थर्मल प्रतिरोध, मामले के लिए जंक्शन	आईजीबीटी / प्रति आईजीबीटी	RthJC			0,53	कश्मीर / डब्ल्यू
थर्मल प्रतिरोध, कैसीटो heatsink	प्रत्येक आईजीबीटी / प्रति आईजीबीटी λPaste = 1 डब्ल्यू / (एम · के) / λgrease = 1 डब्ल्यू / (एम · के)	RthCH		0082		कश्मीर / डब्ल्यू
स्विचिंग स्थितियों के तहत तापमान		टीवी ओपी	-40		150	सी
