उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
मॉडल: | YT-1000L, YT-1000R | इनपुट संकेत: | 4 ~ 20mA डीसी |
---|---|---|---|
मुक़ाबला: | 250 ± 15Ω | संरक्षण: | IP66 |
सामग्री: | एल्यूमिनियम मिश्र धातु | ||
हाई लाइट: | इलेक्ट्रो हाइड्रोलिक actuator,इलेक्ट्रो हाइड्रोलिक मशीनरी |
IP66 इलेक्ट्रिक वाल्व actuator, विद्युत positioner वाल्व CHX-1000

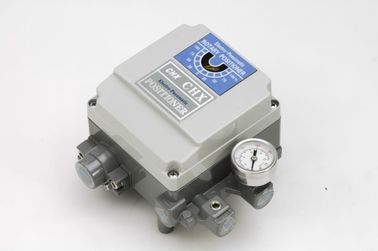

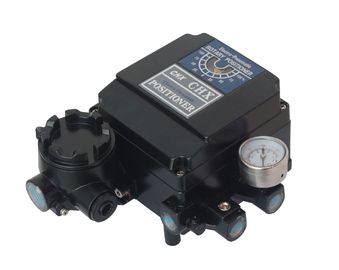

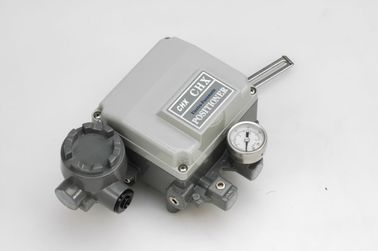

CHX-1000 बिजली वाल्व positioner
CHX -1000R बिजली वायवीय positioner 20 एमए या विभाजन पर्वतमाला के लिए 4 के एक अनुरूप उत्पादन में संकेत के साथ बिजली के नियंत्रक या नियंत्रण प्रणाली के माध्यम से साँस रोटरी वाल्व actuators के रोटरी ऑपरेशन के लिए प्रयोग किया जाता है
समरी
नियंत्रक या नियंत्रण प्रणाली से actuators के साथ असंगत है कि CHX-1000 बिजली के वाल्व localizer, और रसीद 4 ~ 20mA डीसी वर्तमान संकेत है, तो मूल्य स्थिति को नियंत्रित करने के लिए, इसके साथ कनेक्ट जो actuator के लिए क्या स्थानांतरण हवा के दबाव में हस्तांतरण।
विशेषताएं
5 ~ 200Hz में covibration बिना 1.
2. यह आसानी से प्रत्यक्ष क्रिया और प्रतिक्रिया, एकल कार्रवाई और डबल कार्रवाई के बीच परिवर्तित किया जा सकता है
कंपन को रोकने के लिए थ्रॉटलिंग संकुचन लोकेटर के माध्यम से पारित किया जा सकता है कि छोटे Actuators के लिए 3.
4. कम हवा की खपत, बेहतर अर्थव्यवस्था
सरल हिस्सा बदलकर उपलब्ध 5. 02/01 विभाजन रेंज
तकनीकी पैरामीटर
बेसिक त्रुटि: ± 1% (एकल कार्रवाई); ± 2% (डबल कार्रवाई)
वापसी अंतर: 1% (एकल कार्रवाई), 2% (डबल कार्रवाई)
मृत बैंड: 0.4% (एकल कार्रवाई), 0.8% (डबल कार्रवाई)
रेटेड यात्रा: 0 ~ (10 ~ 100) मिमी [कोणीय यात्रा (कॉर्नर यात्रा) 0 ~ (50 ° ~ 90 °)]
हवा के दबाव: 0.14 ~ 0.55Mpa
इनपुट संकेत: 4 ~ 20mA.DC (दिनचर्या); 0 ~ 10mA.DC, 4 ~ 12mA.DC, 12 ~ 20mA.DC, 0 ~ 5mA.DC, 5 ~ 10mA.DC
आउटपुट दबाव: 0.02-0.5MPa
गैस की खपत: एकल अभिनय actuator: 3L / मिनट (हवा की आपूर्ति: 0.14Mpa), डबल अभिनय actuator: 15L / मिनट (हवा की आपूर्ति: 0.55Mpa)
आउटपुट विशेषता: रैखिक
परिवेश तापमान: आंतरिक सुरक्षा 40 ~ 60 डिग्री सेल्सियस, Flameproof -20 ~ 60 डिग्री सेल्सियस
सापेक्ष आर्द्रता: 5% -100%
पूर्व प्रकार (डिग्री): Flameproof प्रकार (EXD द्वितीय BT6), आंतरिक सुरक्षा प्रकार मैं (Exia द्वितीय CT6)
इनपुट प्रतिबाधा: 4 ~ 20mA डीसी / 280 ± 10Ω (20 डिग्री सेल्सियस)
0 ~ 10mA.DC / 950 ± 30Ω (20 डिग्री सेल्सियस)
एयर कनेक्शन: ZG1 / 4
पावर इंटरफ़ेस: ईसीएन श्रृंखला के लिए G1 के / 2 टी प्रविष्टि -G1 / 2 (GYB02569u)
आवास की सामग्री: एल्यूमीनियम मिश्र धातु छिड़काव प्रक्रिया
आउटलाइन का आकार: 221 × 166.5 × 117.5 (मिमी) सीधे यात्रा 221 × 166.5 × 113.5 (मिमी) कोणीय यात्रा (लंबाई × चौड़ाई × ऊंचाई)
वजन: 2.8kg
आदर्श विवरण | YT-1000L | YT-1000R | ||
लीनियर | रोटरी | |||
सिंगल | दोगुना | सिंगल | दोगुना | |
इनपुट संकेत | 4 ~ 20mA डीसी | |||
मुक़ाबला | 250 ± 15Ω | |||
आपूर्ति दबाव | 1.4 ~ 7kgf / 2 सेमी (20 ~ 100PSI) | |||
स्ट्रोक | 10 ~ 150mm 0 ~ 90 ° | |||
एयर कनेक्शन | पीटी (एनपीटी) 1/4 | |||
गेज कनेक्शन | पीटी (एनपीटी) 1/8 | |||
पाइपलाइन | PF1 / 2 (G1 / 2) | |||
विस्फोट के सबूत | Exia BT6, Exdm BT6, Exdm CT6 | |||
सुरक्षा | IP66 | |||
परिवेश तापमान | -20 ~ 7degree | |||
रैखिकता | ± 1% एफएस 2% एफएस ± | |||
हिस्टैरिसीस | ± 1% एफएस | |||
संवेदनशीलता | 0.5% एफएस ± 0.2% एफएस ± | |||
Repeatability | 0.5% ± | |||
हवा की खपत | 3LPM (समर्थन = 1.4kgf / cm2,20psi) | |||
बहे | 80LPM (समर्थन = 1.4kgf / cm2,20psi) | |||
सामग्री | एल्यूमिनियम मिश्र धातु | |||
वजन | 2..7kg (£ 6), 2.8kg (6.2 £) |
