| ब्रांड नाम: | Infineon |

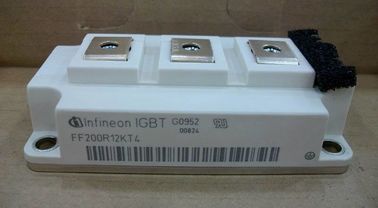

| मॉडल संख्या: | FF200R12KT4 |
| एमओक्यू: | 1 सेट |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1000sets |
अधिकतम रेटेड मान
| कलेक्टर-एमिटर वोल्टेज | टीवी = 25 डिग्री सेल्सियस | VCES | 1200 | वी |
| निरंतर डीसी कलेक्टर वर्तमान | टीसी = 100 डिग्री सेल्सियस, टीवीजे अधिकतम = 175 डिग्री सेल्सियस टीसी = 25 डिग्री सेल्सियस, टीवीजे अधिकतम = 175 डिग्री सेल्सियस | आईसी नाम I C | 200 320 | ए ए |
| दोहराव चोटी कलेक्टर वर्तमान | टीपी = 1 एमएस | ICRM | 400 | ए |
| कुल शक्ति अपव्यय | टीसी = 25 डिग्री सेल्सियस, टीवी अधिकतम = 175 डिग्री सेल्सियस | Ptot | 1100 | डब्ल्यू |
| गेट-एमिटर पीक वोल्टेज | VGES | +/- 20 | वी |
विशेषता मान
| कलेक्टर-एमिटर संतृप्ति वोल्टेज | आईसी = 200 ए, वीजीई = 15 वी टीवी = 25 डिग्री सेल्सियस आईसी = 200 ए, वीजीई = 15 वी टीवीजे = 125 डिग्री सेल्सियस | वीसीई बैठ गया | 1,75 2,05 2,10 | 2,15 | वी वी.वी. | |
| गेट दहलीज वोल्टेज | आईसी = 7,60 एमए, वीसीई = वीजीई, टीवी = 25 डिग्री सेल्सियस | VGEth | 5,2 | 5,8 | 6,4 | वी |
| गेट प्रभारी | वीजीई = -15 वी ... +15 वी | QG | 1,80 | μC | ||
| आंतरिक गेट प्रतिरोधी | टीवी = 25 डिग्री सेल्सियस | RGint | 3,8 | Ω | ||
| इनपुट क्षमता | एफ = 1 मेगाहर्ट्ज, टीवी = 25 डिग्री सेल्सियस, वीसीई = 25 वी, वीजीई = 0 वी | Cies | 14,0 | nF | ||
| रिवर्स ट्रांसफर कैपेसिटेंस | एफ = 1 मेगाहर्ट्ज, टीवी = 25 डिग्री सेल्सियस, वीसीई = 25 वी, वीजीई = 0 वी | Cres | 0,50 | nF | ||
| कलेक्टर-एमिटर कट ऑफ वर्तमान | वीसीई = 1200 वी, वीजीई = 0 वी, टीवी = 25 डिग्री सेल्सियस | ICES | 5,0 | एमए | ||
| गेट-एमिटर रिसाव वर्तमान | वीसीई = 0 वी, वीजीई = 20 वी, टीवी = 25 डिग्री सेल्सियस | IGES | 400 | ना | ||
| टर्न-ऑन देरी का समय, अपरिवर्तनीय भार | आईसी = 200 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओएन = 2,4 Ω टीवीजे = 150 डिग्री सेल्सियस | टीडी ऑन | 0,16 0,17 0,18 | μs μs μs | ||
| उदय समय, अपरिवर्तनीय भार | आईसी = 200 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओएन = 2,4 Ω टीवीजे = 150 डिग्री सेल्सियस | टीआर | 0,045 0,04 0,50 | μs μs μs | ||
| टर्न-ऑफ देरी का समय, अपरिवर्तनीय भार | आईसी = 200 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओएन = 2,4 Ω टीवीजे = 150 डिग्री सेल्सियस | टीडी बंद | 0,45 0,52 0,54 | μs μs μs | ||
| गिरने का समय, अपरिवर्तनीय भार | आईसी = 200 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओएन = 2,4 Ω टीवीजे = 150 डिग्री सेल्सियस | tf | 0,10 0,16 0,16 | μs μs μs | ||
| प्रति नाड़ी ऊर्जा हानि चालू करें | आईसी = 200 ए, वीसीई = 600 वी, एलएस = 30 एनएच टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी, डीआई / डीटी = 4000 ए / μs (टीवीजे = 150 डिग्री सेल्सियस) टीवीजे = 125 डिग्री सेल्सियस आरजीओएन = 2,4 Ω टीवीजे = 150 डिग्री सेल्सियस | कल्प | 10,0 15,0 17,0 | 19,0 30,0 36,0 | ||
| प्रति नाड़ी ऊर्जा हानि बंद करें | आईसी = 200 ए, वीसीई = 600 वी, एलएस = 30 एनएच टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी, डु / डीटी = 4500 वी / μs (टीवीजे = 150 डिग्री सेल्सियस) टीवी = 125 डिग्री सेल्सियस आरजीओफ़ = 2,4 Ω टीवीजे = 150 डिग्री सेल्सियस | Eoff | 14,0 20,0 23,0 | एमजे एमजे एमजे | ||
| एससी डेटा | वीजीई ≤ 15 वी, वीसीसी = 900 वी VCEmax = VCES -LsCE · डी / डीटी टीपी ≤ 10 μs, टीवी = 150 डिग्री सेल्सियस | आईएससी | 800 | एमजे एमजे एमजे | ||
| थर्मल प्रतिरोध, मामले के लिए जंक्शन | आईजीबीटी / प्रति आईजीबीटी | RthJC | 0135 | कश्मीर / डब्ल्यू | ||
| थर्मल प्रतिरोध, कैसीटो heatsink | प्रत्येक आईजीबीटी / प्रति आईजीबीटी λPaste = 1 डब्ल्यू / (एम · के) / λgrease = 1 डब्ल्यू / (एम · के) | RthCH | 0034 | कश्मीर / डब्ल्यू | ||
| स्विचिंग स्थितियों के तहत तापमान | टीवी ओपी | -40 | 150 | सी |
