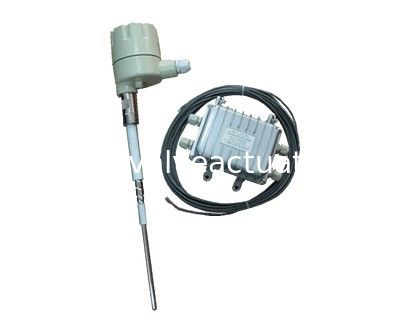

रेडियो आवृत्ति चुंबकीय स्तर गेज स्मार्ट L3541CR रिमोट प्वाइंट स्तर नियंत्रक

L3541CR दूरस्थ बिंदु स्तर नियंत्रक रेडियो आवृत्ति चुंबकीय तर Gauges स्मार्ट

●Working सिद्धांत
चालकता के सिद्धांत पर आधारित है, जांच और टैंक दीवार के दो ध्रुवों, हवा के रूप में सेवा कर सकते हैं और इस स्थिति में मध्यम अछूता तत्व बन जाता है। जब जांच करने के लिए सामग्री का स्तर वृद्धि, तो निरंतर ढांकता हुआ परिवर्तित हो जाएगा मध्यम हवा सामग्री द्वारा प्रतिस्थापित किया जा जाएगा। के रूप में माल की निरंतर ढांकता हुआ जो चालकता और प्रतिबाधा के मुख्य समय बदलेगा, (= 1) वायु के, L2000C के सर्किट बोर्ड होगा परिवर्तन का पता लगाने और इसे, संदर्भ बिंदु के साथ तुलना करके विस्तार कि से बड़ा है, सर्किट एक रिले तदनुसार आउटपुट उत्पन्न होगा।
संदर्भ बिंदु के सेट के लिए एक सही उत्पादन इकाई उत्पन्न महत्वपूर्ण है।
आधारित आरएफ, एक रेडियो फ्रीक्वेंसी की तकनीकी काम के तत्व और रक्षक तत्व है, जो वर्तमान तत्व पर अपनाया सामग्री द्वारा उत्पन्न बंद कटौती करेगा करने के लिए भेजा जाएगा।
इस तरह से, अपनाया सामग्री के प्रभाव के बिना सामग्री के स्तर की जांच उपाय कर सकते हैं।

●Description
L3541CR विकसित की है और Princo की प्रौद्योगिकी के आधार पर उत्पादन किया।
सेंसर प्रवाहकीय कोटिंग जमावड़े से प्रतिकूल प्रभाव के लिए प्रतिरक्षा NULL-KOTETM Circuitry और प्रौद्योगिकी सतह बढ़ते के साथ, सकता है। L3541has फंक्शन की "आत्म-जाँच", जो साधन चेक यह मैदान पर प्रदर्शन कर रहा है की अनुमति देता है।
आरएफ सिद्धांत संवेदन प्रतिबाधा पर परिचालन, L3541CR (उच्च स्तर) उपस्थिति या अनुपस्थिति (निम्न स्तर) सामग्री की एक विस्तृत विविधता का पता लगाने सकता है। यह या तो उच्च या निम्न मोड में असफल-सुरक्षित किया जा सकता है। यह परिष्कृत तेल, गैसोलीन, प्रवाहकीय slurries, आदि जैसे विविध प्रक्रिया सामग्री, के साथ संयोजन के रूप में काम कर सकते हैं। के दो अलग-अलग उपकरणों से मिलकर, एक सेंसर सिर और एक नियंत्रण इकाई, की अनुमति देता है सुविधाजनक अंशांकन।
आदर्श L3541CR एक L86X श्रृंखला संवेदक जांच के साथ संयोजन के रूप में किया जा सकता है। L863C जांच L3541CR के साथ सामान्यतः प्रयोग किया जाता है, फ्लैट पड़ताल L890C है और लचीला तार की जांच भी की पेशकश पर है। विभिन्न सामग्री, या स्टेनलेस स्टील से बना है, जांच में एक वाइड आवेदन, इस तरह के रूप में काम कर सकता था परिवेश उच्च तापमान या दबाव के साथ। और यह तरल, पाउडर, ठोस और संक्षारक सामग्री को मापने के लिए इस्तेमाल किया जा सकता है
L3541CR1 उच्च स्थान या कम स्थान पर एकल बिंदु स्तर पर नियंत्रण के लिए उपयुक्त है। L3541CR2 मुख्य समय पर दो बिंदु स्तर पर नियंत्रण की पेशकश कर सकते हैं, यह उच्च बिंदु पर और कम अंक के मुख्य समय में सेवा कर सकते हैं।

●Features
विस्तृत आवेदन के लिए ■Suitable: लगभग सभी प्रकार की सामग्री, फ्लाई ऐश, अनाज, पाउडर, तरल, चिपचिपा सामग्री, इलेक्ट्रिक सामग्री और गैर-विद्युत सामग्री को मापने के लिए इस्तेमाल किया जा सकता।
■Adhering प्रूफ सर्किट: अपनाया सामग्री के प्रभाव पर ध्यान न दें।
■Easy पर जांच: कोई तार जांच और नियंत्रक, जो उपयोगकर्ता की अनुमति से कनेक्ट करने के लिए इस्तेमाल किया यह आसानी से हटा दें।
उच्च तापमान और कम तापमान के अनुप्रयोग के लिए ■Suitable:-260℃, उच्च तापमान जांच करने के लिए 184℃ भी उपलब्ध हो।
■Large उत्पादन क्षमता: 2.5A / 230VAC रिले, प्रकाश, स्थिति के साथ समय देरी के लिए 0 ~ 30 सेकंड।
सतह सील के ■Technical: विरोधी कंपन, सर्किट बोर्ड के स्थिर काम को सुनिश्चित करने।
■Self-चेकिंग फंक्शन: उपयोगकर्ता कार्यशील स्थिति नियंत्रक का आसानी से पता कर सकते हैं।
दो-भाग सिस्टम का ■Design: यह उच्च टैंक; के लिए उपयुक्त बनाना उपयोगकर्ता इसे आसानी से जांच करना कर सकते हैं।

●Model: L3541C XXX (विस्तार के लिए विनिर्देशन देखें)

●Specifications
रिले: DPDT, रेटेड पर 2.5A / 230VAC, या 5A/26VDC
समय में देरी: 0 से 30 सेकंड के लिए समायोज्य
शक्ति आवश्यकताओं: 220Vac या 24Vdc
संवेदनशीलता: 0.1pF-1000pF
तापमान की प्रक्रिया:-260℃ को 184℃
परिवेश तापमान:-40 ℃ 70 से ℃
असफल-सुरक्षित: उच्च या कम मोड, चयन फ़ील्ड
आवास मानक: IP65, भारी शुल्क, एल्यूमीनियम डाली
बिजली संबंधक: PG9
स्टेनलेस स्टील या जांच
सेंसर सिर और नियंत्रण के बीच तार की लंबाई
इकाई 1000 मी किया जा सकता है। मानक मॉडल के लिए 7 मीटर

●Probe निर्दिष्टीकरण
बढ़ते पेंच: 1 "एनपीटी
सामग्री: एस एस,
गीला हिस्सा सामग्री: SS
विद्युत नाली या कनेक्टर: PG11 3/4" एनपीटी
आपरेटिंग दबाव और Temperature:70kg/cm2@-184℃ के बीच संबंध
70kg/cm2@38℃
31.5kg/cm2@149℃
24.7kg/cm2@205℃
0kg/cm2@260℃

आरएफ तर नियंत्रक के उच्च तापमान प्रकार, विरोधी संक्षारक प्रकार, केबल की जांच या प्लेट की जांच के साथ वैकल्पिक हो सकते हैं।
