| ब्रांड नाम: | Infineon |

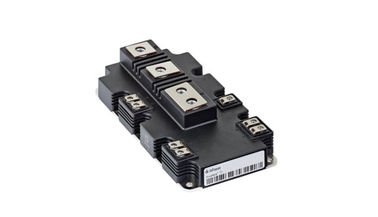

| मॉडल संख्या: | FF1200R12IE5 |
| एमओक्यू: | 1 सेट |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1000sets |
विशिष्ट आवेदन पत्र
• उच्च शक्ति कन्वर्टर्स
• मोटर ड्राइव
• यूपीएस सिस्टम
विद्युत विशेषताएं
• विस्तारित ऑपरेटिंग तापमान टी वीजे ओप
• उच्च शॉर्ट सर्किट क्षमता
• अजेय मजबूती
• टी वीजे ओप = 175 डिग्री सेल्सियस
• ट्रेंच आईजीबीटी 5
यांत्रिक विशेषताएं
• सीटीआई> 400 के साथ पैकेज
• उच्च शक्ति घनत्व
• उच्च शक्ति और थर्मल साइकल चलाना क्षमता
• उच्च क्रीज और निकासी दूरी
आईजीबीटी इन्वर्टर
अधिकतम रेटेड मान
| कलेक्टर-एमिटर वोल्टेज | टीवी = 25 डिग्री सेल्सियस | VCES | 1200 | वी |
| निरंतर डीसी कलेक्टर वर्तमान | टीसी = 80 डिग्री सेल्सियस, टीवीजे अधिकतम = 175 डिग्री सेल्सियस | आईसी नाम | 1200 | ए |
| दोहराव चोटी कलेक्टर वर्तमान | टीपी = 1 एमएस | ICRM | 2400 | ए |
| गेट-एमिटर पीक वोल्टेज | VGES | +/- 20 | वी |
विशेषता मान न्यूनतम। typ। अधिकतम।
| कलेक्टर-एमिटर संतृप्ति वोल्टेज | आईसी = 1200 ए, वीजीई = 15 वी टीवी = 25 डिग्री सेल्सियस आईसी = 1200 ए, वीजीई = 15 वी टीवीजे = 125 डिग्री सेल्सियस आईसी = 1200 ए, वीजीई = 15 वी टीवीजे = 175 डिग्री सेल्सियस | वीसीई बैठ गया | 1,70 2,00 2,15 | 2,15 2,45 2,60 | VVV | |
| गेट दहलीज वोल्टेज | आईसी = 33,0 एमए, वीसीई = वीजीई, टीवी = 25 डिग्री सेल्सियस | VGEth | 5,25 | 5,80 | 6,35 | वी |
| गेट प्रभारी | वीजीई = -15 वी ... +15 वी, वीसीई = 600 वी | QG | 5,75 | μC | ||
| आंतरिक गेट प्रतिरोधी | टीवी = 25 डिग्री सेल्सियस | RGint | 0,75 | Ω | ||
| इनपुट क्षमता | एफ = 1 मेगाहर्ट्ज, टीवी = 25 डिग्री सेल्सियस, वीसीई = 25 वी, वीजीई = 0 वी | Cies | 65,5 | nF | ||
| रिवर्स ट्रांसफर कैपेसिटेंस | एफ = 1 मेगाहर्ट्ज, टीवी = 25 डिग्री सेल्सियस, वीसीई = 25 वी, वीजीई = 0 वी | Cres | 2,60 | nF | ||
| कलेक्टर-एमिटर कट ऑफ वर्तमान | वीसीई = 1200 वी, वीजीई = 0 वी, टीवी = 25 डिग्री सेल्सियस | ICES | 5,0 | एमए | ||
| गेट-एमिटर रिसाव वर्तमान | वीसीई = 0 वी, वीजीई = 20 वी, टीवी = 25 डिग्री सेल्सियस | IGES | 400 | ना | ||
| टर्न-ऑन देरी का समय, अपरिवर्तनीय भार | आईसी = 1200 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओएन = 0,82 Ω टीवीजे = 175 डिग्री सेल्सियस | टीडी ऑन | 0,20 0,23 0,25 | μs μs μs | ||
| उदय समय, अपरिवर्तनीय भार | आईसी = 1200 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओएन = 0,82 Ω टीवीजे = 175 डिग्री सेल्सियस | टीआर | 0,16 0,17 0,18 | μs μs μs | ||
| टर्न-ऑफ देरी का समय, अपरिवर्तनीय भार | आईसी = 1200 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओफ़ = 0,82 Ω टीवीजे = 175 डिग्री सेल्सियस | टीडी बंद | 0,48 0,52 0,55 | μs μs μs | ||
| गिरने का समय, अपरिवर्तनीय भार | आईसी = 1200 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओफ़ = 0,82 Ω टीवीजे = 175 डिग्री सेल्सियस | tf | 0,08 0,11 0,13 | μs μs μs | ||
| प्रति नाड़ी ऊर्जा हानि चालू करें | आईसी = 1200 ए, वीसीई = 600 वी, एलएस = 45 एनएच टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी, डीआई / डीटी = 6000 ए / μs (टीवीजे = 175 डिग्री सेल्सियस) टीवीजे = 125 डिग्री सेल्सियस आरजीओएन = 0,82 Ω टीवीजे = 175 डिग्री सेल्सियस | कल्प | 80,0 120 160 | एमजे एमजे एमजे | ||
| प्रति नाड़ी ऊर्जा हानि बंद करें | आईसी = 1200 ए, वीसीई = 600 वी, एलएस = 45 एनएच टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी, डु / डीटी = 2800 वी / μs (टीवीजे = 175 डिग्री सेल्सियस) टीवीजे = 125 डिग्री सेल्सियस आरजीओफ़ = 0,82 Ω टीवीजे = 175 डिग्री सेल्सियस | Eoff | 130 160 180 | एमजे एमजे एमजे | ||
| एससी डेटा | वीजीई ≤ 15 वी, वीसीसी = 900 वी वीसीईएमएक्स = वीसीईएस-एलएससीई · डी / डीटी टीपी ≤ 10 μs, टीवीजे = 175 डिग्री सेल्सियस | आईएससी | 4000 | ए | ||
| थर्मल प्रतिरोध, मामले के लिए जंक्शन | आईजीबीटी / प्रति आईजीबीटी | RthJC | 28,7 | कश्मीर / किलोवाट | ||
| थर्मल प्रतिरोध, सिंक गर्मी के मामले | आईजीबीटी / प्रति आईजीबीटी λPaste = 1W / (एम · कश्मीर) / λgrease = 1W / (एम · कश्मीर) | RthCH | 22,1 | कश्मीर / किलोवाट | ||
| स्विचिंग स्थितियों के तहत तापमान | टीवी ओपी | -40 | 175 | सी |
