JEOUGANG दिशात्मक नियंत्रण वाल्व 4WE-06 श्रृंखला-Solenoid संचालित दिशात्मक वाल्व

JEOUGANG दिशात्मक नियंत्रण वाल्व 4WE-06 श्रृंखला-सोलेनोइड संचालित दिशात्मक वाल्व

विशेषताएँ

• प्रत्यक्ष संचालन
• ated, solenoid दिशात्मक स्पूल वाल्व उच्च प्रदर्शन संस्करण को सक्रिय करता है।
• पेटिंग को DIN 24 340 फॉर्म ए, आईएसओ 4401 और सीईटीओपी-आरपी 121 एच
• हटाने योग्य कॉइल के साथ वेट पिन एसी या डीसी सोलनॉइड्स।
• सोलेनॉइड कॉइल को 90 ° के माध्यम से घुमाया जा सकता है
• किसी तरल पदार्थ को छोड़े बिना कॉइल को बदला जा सकता है।
• केंद्रीय या व्यक्तिगत विद्युत कनेक्शन की पसंद।
• वैकल्पिक हाथ आपातकालीन।

कार्यात्मक विवरण

• प्रकार हम दिशात्मक नियंत्रण वाल्व सोलनॉइड संचालित स्पूल वाल्व हैं। वे प्रवाह की शुरुआत, रोक और दिशा को नियंत्रित करते हैं।

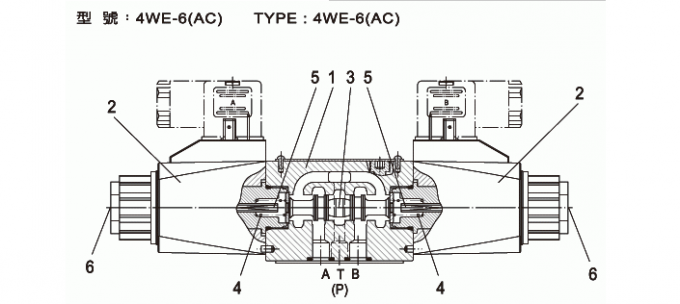

• अनिवार्य रूप से दिशात्मक नियंत्रण वाल्व में आवास (1), एक या दो सोलनॉइड (2), नियंत्रण स्पूल (3) और एक या दो रिटर्न स्प्रिंग (4) शामिल होते हैं।
• डी-एनर्जेटिक स्थिति में नियंत्रण स्पूल (3) रिटर्न स्प्रिंग (4) (आवेग स्पूल को छोड़कर) के माध्यम से आयोजित तटस्थ या प्रारंभिक स्थिति है। नियंत्रण स्पूल (3) गीले पिन सोलनॉइड्स (2) द्वारा संचालित होता है।
• संतोषजनक संचालन की गारंटी देने के लिए यह सुनिश्चित करने के लिए सावधानी बरतनी चाहिए कि सोलनॉइड दबाव कक्ष तेल से भरा हो।
• सोलनॉइड (2) का बल नियंत्रण स्पूल (3) पर सवार (5) के माध्यम से कार्य करता है और इसे तटस्थ स्थिति से आवश्यक अंत स्थिति तक धकेलता है। यह पी से ए और बी से टी या पी से बी और ए से टी तक मुफ्त प्रवाह देता है।
• जब सॉलोनॉइड (2) डी-एनर्जेटिक होता है, तो नियंत्रण स्पूल (3) रिटर्न स्प्रिंग्स (4) के माध्यम से अपनी तटस्थ स्थिति में वापस आ जाता है।
• एक वैकल्पिक हाथ का प्रकोप (6), सॉलोनॉइड को सक्रिय किए बिना नियंत्रण स्पूल (3) के संचलन की अनुमति देता है।
• टाइप 4WE 6 ../ ऑफ… (आवेग स्पूल, केवल प्रतीक ए, सी और डी के लिए)
  इस डिजाइन में 2 स्विचिंग पोजीशन, 2 सॉलोनॉइड और एक डिटेंट के साथ दिशात्मक नियंत्रण वाल्व शामिल हैं। दोनों स्विचिंग पोजीशन इस प्रकार पूरी तरह से तय की जाती हैं और सॉलोनॉयड को लगातार एनर्जी देने की जरूरत नहीं है।
