ट्रांसमीटर श्रृंखला

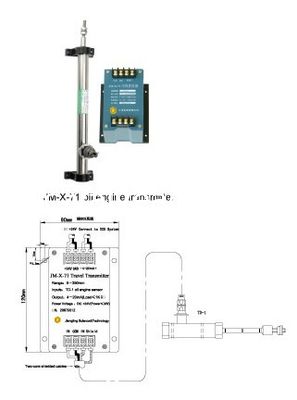

जेएम-X-7 श्रृंखला यात्रा ट्रांसमीटर

का प्रयोग करें

इस ट्रांसमीटर यात्रा मूल्यों के विभिन्न घूर्णन मशीनरी की बारी करने के लिए उपयोग किया जाता है (जैसे: तेल इंजन, थर्मल विस्तार, पावर सीमक, समकालीन बनानेवाला, सक्रिय की गई वाल्व, oil.level), करने के लिए मानक 4 ~ 20mA, जो PLC, DCS और DEHsystems को खिलाया जा सकता।

फ़ंक्शंस

1. तेल इंजन, themal विस्तार, शक्ति सीमक, समकालीन बनानेवाला, सक्रिय की गई मूल्य, तेल के स्तर, आदि में तंत्र घूर्णन, की diaplancement को मापने के लिए आवेदन।

एक लंबे समय, installand डीबग कोई साइट रखरखाव की आवश्यकता होगी करने के लिए, आसान के लिए लाइन पर निगरानी के लिए 2. उपयुक्त।

3.4 ~ 20mA एनालॉग वर्तमान आउटपुट।

तकनीकी पैरामीटर

1. सीमा को मापने:

जेएम-एक्स-71 तेल engline ट्रांसमीटर measuringrange:0 ~ 150 मिमी, 0 ~ 200 मिमी, 0 ~ 150 मिमी

जेएम-एक्स-72 थर्मल विस्तार ट्रांसमीटर को मापने रेंज: 0 ~ 35.0 मिमी

जेएम-एक्स-73 वाल्व स्थिति ट्रांसमीटर को मापने रेंज: 0 ~ 25.0 एमएम

जेएम-एक्स-74 तेल तर ट्रांसमीटर को मापने के rrange: -200 ~ 200 मिमी

2. सटीकता: ±0.5 वर्ग, रैखिक error≤1％FS को मापने

3. इनपुट संकेत: TD-1 तेल engline सेंसर, TD-2 थर्मल विस्तार संवेदक;

TDZ-1 पावर सीमक, समकालीन बनानेवाला, सक्रिय की गई मूल्य संवेदक;

केन्द्र शासित प्रदेशों-81 तेल तर संवेदक;

4. आउटपुट सिग्नल: वर्तमान आउटपुट: 4~20mA(load≤1KΩ)

5. परिवेश तापमान: -10 ~ 80 ℃

रिश्तेदार humidity≤85％(sensor)

तापमान: -10 ~ 45℃

रिश्तेदार humidity≤80％(transmitter)

6. विद्युत वोल्टेज: डीसी + 24 (पावर consumed≤3W)

7. बाहरी आयाम: 120mm(length)×90mm(width)×55mm(height)

8. अधिष्ठापन होल आकार और पैटर्न: 90(length)×80mm(wigth)(diameter: Φ5.2mm)
